Динамокардиография (от динамо..., кардио... и ...графия), метод исследования механических проявлений сердечной деятельности, основанный на регистрации перемещений центра тяжести грудной клетки в результате сердечной кинематики и движения крови в крупных сосудах. Динамокардиография разработана в 1951 Е. Б. Бабским с сотрудниками. Динамокардиограф состоит из тензометрического устройства, преобразующего динамические усилия в электрические сигналы (оно вмонтировано в крышку стола, на котором лежит исследуемый; рис. 1), и усилительно-регистрирующей аппаратуры. Посредством Динамокардиография регистрируют перемещения центра тяжести грудной клетки вдоль продольной оси тела и перпендикулярно ей. Продольная и поперечная динамокардиограммы — сложные кривые, состоящие из ряда зубцов, обозначаемых латинскими буквами, и интервалов, обозначаемых римскими цифрами (рис. 2). Динамокардиограмма обнаруживает характерные изменения деятельности сердца при некоторых сердечных заболеваниях и в сочетании с электрокардиограммой позволяет определять фазы сердечного цикла.

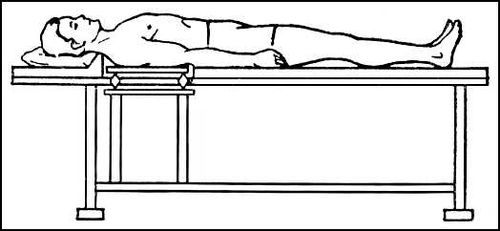

Рис. 1. Общий вид динамокардиографического стола с вмонтированным в него воспринимающим устройством.

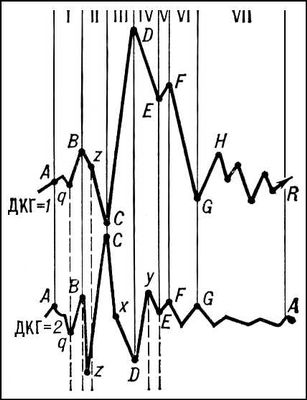

Рис. 2. Продольная (ДКГ-1) и поперечная (ДКГ-2) динамокардиограммы.



  Лит.: Бабский Е. Б. и Карпман В. Л., Динамокардиография, М., 1963.

  Е. Б. Бабский.
