Автоматическая регулировка усиления (АРУ), система, автоматически изменяющая усиление приёмника электрических колебаний при изменении напряжения сигнала на его входе. В радиовещательных приёмниках АРУ иногда называют устарелым термином автоматическая регулировка громкости (АРГ), в приёмниках проводной связи — автоматической регулировкой уровня. В радиолокационных и других импульсных приёмниках применяют АРУ, учитывающие особенности работы в импульсном режиме.

  В большинстве случаев напряжение сигналов, поступающих на вход приёмника, значительно меняется: из-за различия мощностей передатчиков и расстояний их от места приёма, замираний сигналов при распространении, резкого изменения расстояний и условий приёма между передатчиком и приёмником, установленными на движущихся объектах (самолётах, автомобилях и т.д.), и других причин. Эти изменения приводят к недопустимым колебаниям или искажениям сигналов в приёмнике. Действие АРУ направлено на значительное уменьшение изменений напряжения выходных сигналов приёмника по сравнению с входными. Это осуществляется посредством цепей, которые передают выпрямленное детектором регулирующее напряжение на базы транзисторов или на управляющие сетки электронных ламп переменной крутизны, усилителей высокой, промежуточной частоты и преобразователя частоты, уменьшая их усиление с увеличением напряжения сигнала на входе и наоборот (рис. 1). Таким образом происходит компенсация в приёмнике изменений напряжения входных сигналов.

Рис. 1. Обобщённая блок-схема супергетеродинного радиоприёмника с различными типами автоматической регулировки усиления: в 1-м положении переключателя Пр — простая; во 2-м — задержанная; в 3-м — усиленно-задержанная.

  В устройствах радиосвязи распространены три типа АРУ: простая, задержанная и усиленно-задержанная. Наглядно действие АРУ можно отобразить на амплитудной характеристике приёмника (рис. 2). При отсутствии АРУ амплитудная характеристика выражается прямой линией (А — на рис. 2): напряжение сигнала на выходе прямо пропорционально входному. В результате действия простой АРУ (В — на рис. 2) происходит только частичная компенсация изменения напряжения входных сигналов. Недостаток простой АРУ — снижение усиления слабых сигналов — устраняется «задержкой» начала действия АРУ. Задержанная АРУ (Б — на рис. 2) действует так же, как и простая, когда напряжение сигнала на входе превысит некоторый уровень, определяемый напряжением задержки. Усиленно-задержанную АРУ с усилителем постоянного тока в цепи обратной связи применяют для получения большего постоянства напряжения сигнала на выходе приёмника (Г — на рис. 2). Наибольшее применение в приёмниках нашла задержанная АРУ.

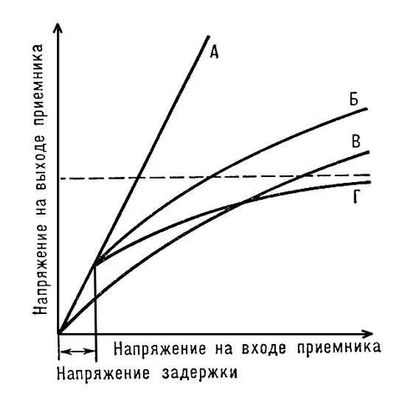

Рис. 2. Амплитудные характеристики радиоприёмников с различными типами автоматической регулировки усиления. Пунктиром показан уровень напряжения сигнала на выходе, при котором появляются искажения принятых сигналов.



  Лит.: Сифоров В. И., Радиоприемные устройства, 5 изд., М., 1954; Тартаковский Г. П., Динамика систем автоматической регулировки усиления, М. — Л., 1957.
