Астатическая система регулирования, система автоматического регулирования режимов работы промышленных установок, систем автоматического управления и др., в которой ошибка регулирования стремится к нулю независимо от размера воздействия, если последнее принимает установившееся постоянное значение. На рис. представлена схема Астатическая система регулирования уровня жидкости в сосуде. При увеличении (уменьшении) расхода поплавок перемещается и замыкает верхний (нижний) контакт. Двигатель, вращаясь, изменяет положение задвижки, которая увеличивает (уменьшает) приток жидкости. В этом случае установившееся состояние при любом расходе жидкости имеет место только для одного значения регулируемой величины — соответствующего нейтральному положению реле.

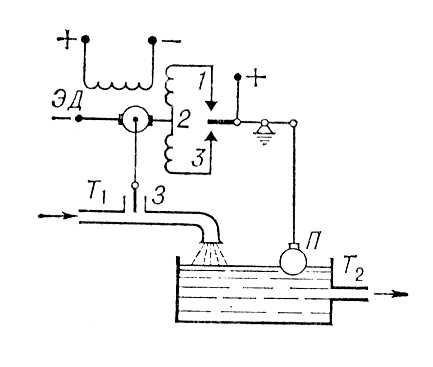

Астатическая система регулирования: Т₁ — входная труба; 3 — задвижка; ЭД — электродвигатель; П — поплавок; Т₂ — выходная труба; 1,2,3 — верхний, средний и нижний контакты реле.

  Одна и та же система автоматического регулирования может быть статической по отношению к возмущающему воздействию и астатической по отношению к управляющему воздействию. Системы автоматической стабилизации, где управляющее воздействие сохраняет постоянное значение, за исключением случая перенастройки регуляторов, обычно бывают астатическими по отношению к возмущающему воздействию, а следящие системы — по отношению к управляющему воздействию.

  Астатическое регулирование осуществляется регулятором, обладающим свойством поддерживать одно и то же значение регулируемой величины при любом размере внешнего воздействия на Астатическая система регулирования Для этого в схему регулятора включаются интегрирующие звенья, либо характеристики чувствительного элемента подбираются так, что он сам превращается в интегрирующее звено. Число таких последовательно включенных звеньев называется порядком астатизма регулятора.

  В промышленных системах регулирования обычно применяют регуляторы с астатизмом 1-го порядка. Регуляторы с астатизмом высшего порядка применяют в следящих системах для устранения установившихся ошибок по скорости, ускорению и т. д.



  Лит. см. при ст. Автоматическое управление.

  О. И. Ларичев.
