Гидропередача объёмная (гидростатическая), механизм для передачи механической энергии и преобразования движения за счёт гидростатического напора жидкости. По кинематике различают Гидропередача объёмная возвратно-поступательного, возвратно-поворотного и вращательного движения. Начало промышленного применения Гидропередача объёмная можно отнести к 1795, когда был изобретён гидравлический пресс. В конце 19 — начале 20 вв. Гидропередача объёмная начала применяться на судах военно-морского флота для поворота орудийных башен. К 1920—30 относится начало применения Гидропередача объёмная в металлорежущих станках. Гидропередача объёмная состоит из объёмного насоса (ведущее звено), объёмного гидравлического двигателя, резервуара для рабочей жидкости и магистральных трубопроводов, иногда вместо насоса используется гидроаккумулятор или др. источник гидростатического напора. Рабочая жидкость (минеральное масло или синтетическая жидкость) засасывается насосом в его рабочие камеры и затем нагнетается вытеснителями в рабочие камеры гидравлического двигателя (гидромотора или гидроцилиндра). С помощью Гидропередача объёмная обеспечивается бесступенчатое регулирование скоростей на ходу с малой инерционностью и автоматическим предохранением от перегрузок; самосмазываемость Гидропередача объёмная способствует долговечной работе. Сложные кинематические схемы Гидропередача объёмная собираются на базе изготовляемых серийно нормализованных гидроузлов. Компактность Гидропередача объёмная достигается за счёт работы на давлении до 35 Мн/м² (350 кгс/м²), а в гидропрессах — до 70 Мн/м² (700 кгс/см²). Мощность Гидропередача объёмная до 3000 квт, диапазон регулирования 1:1000. Гидропередача объёмная входят в состав объёмного гидропривода машин. По виду регулирования различают Гидропередача объёмная объёмного, ступенчатого и дроссельного регулирования. В Гидропередача объёмная вращательного движения с объёмным регулированием (рис.) жидкость из рабочих камер 1 регулируемого объёмного насоса 2 нагнетается поршнями-вытеснителями 3 в рабочие камеры гидромотора 4. Из гидромотора рабочая жидкость сливается в резервуар 5, откуда снова засасывается насосом. Регулирование скорости гидромотора осуществляется изменением объёмов рабочих камер насоса и гидромотора при помощи червячных передач, приводимых вручную маховиками 6. При этом изменяется угол наклона шайбы 7, а следовательно, и ход поршней-вытеснителей 3. Разработкой Гидропередача объёмная в СССР занимается ряд институтов и заводов; за рубежом — фирмы «Виккерс», «Денисон» (США), «Лукас» (Великобритания), «Рексрот» (ФРГ) и др.

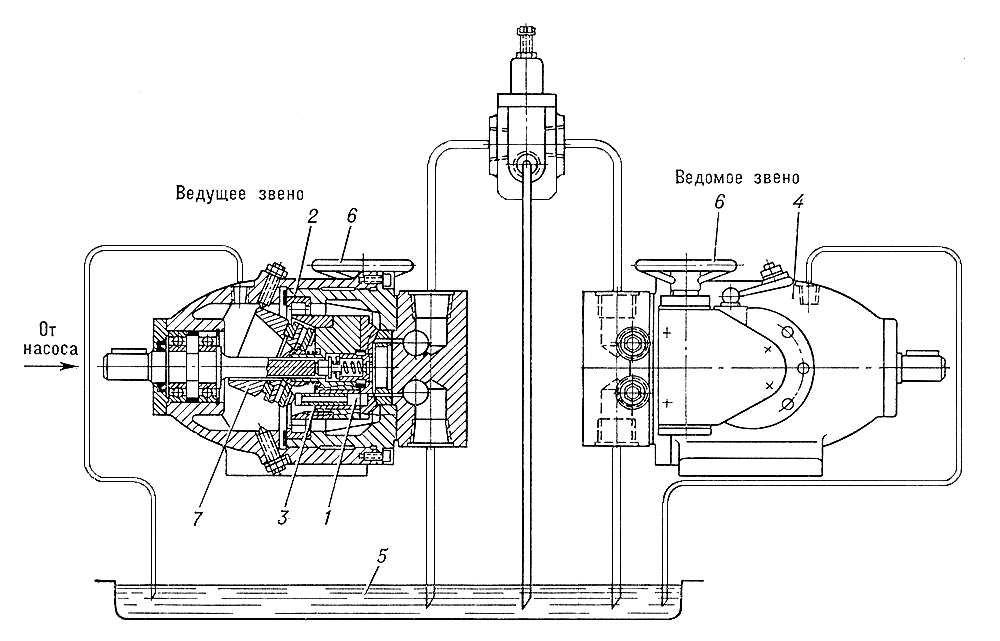

Объемная гидропередача вращательного движения с объемным регулированием: 1 — рабочая камера насоса; 2 — регулируемый роторный аксильно-поршневой насос; 3 — поршень-вытеснитель; 4 — гидромотор; 5 — резервуар; 6 — маховик; 7 — наклонная шайба.



  Лит.: Объёмные гидравлические приводы, М., 1969.

  И. З. Зайченко.
