Диафрагма (от греч. diáphragma — перегородка) в оптике, непрозрачная преграда, ограничивающая поперечное сечение световых пучков в оптических системах (в телескопах, дальномерах, микроскопах, спектроскопах, кинои фотоаппаратах и др.). Роль Диафрагма (в оптике) часто играют оправы линз, призм, зеркал и др. оптических деталей, зрачок глаза, границы освещённого предмета, в спектроскопах — щели. Размеры и положение Диафрагма (в оптике) определяют освещённость и качество изображения, глубину резкости и разрешающую способность оптической системы, поле зрения.

  Диафрагма (в оптике), наиболее сильно ограничивающая световой пучок, называется апертурной или действующей. Изображение апертурной Диафрагма (в оптике) в предшествующей ей части оптической системы определяет входной зрачок системы, изображение в последующей части — выходной зрачок. Входной зрачок ограничивает угол раскрытия пучков лучей, идущих от точек объекта; выходной зрачок играет ту же роль для лучей, идущих от изображения объекта (рис. 1).

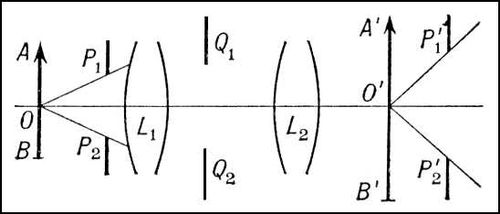

Рис. 1. Q₁Q₂ — апертурная диафрагма; её изображение в предшествующей части оптич. системы L₁ есть входной зрачок P₁P₂; изображение в последующей части L₂ — выходной зрачок Р'₁Р'₂. Лучи, выходящие из точки О объекта АВ, сильнее всего ограничиваются входным зрачком P₁P₂, выходящие из точки О' изображения A'B' — выходным зрачком Р'₁Р'₂.

  С увеличением диаметра входного зрачка (действующего отверстия оптической системы) растёт освещённость изображения. В фотографических объективах для плавного изменения действующего отверстия чаще всего применяют так называемую ирисовую диафрагму. Отношение диаметра действующего отверстия к главному фокусному расстоянию называется относительным отверстием объектива, оно характеризует светосилу объектива (оптической системы). На оправу объектива обычно наносится шкала, содержащая числа, обратные значениям его относительного отверстия. Использование в светосильных оптических системах широких пучков света сопряжено с возможным ухудшением изображения за счёт аберраций оптических систем. Уменьшение до известного предела действующего отверстия оптической системы (диафрагмирование) улучшает качество изображения, т.к. при этом из пучка лучей устраняются краевые лучи, на ходе которых в наибольшей степени сказываются аберрации. Диафрагмирование увеличивает также глубину резкости (глубину изображаемого пространства). В то же время уменьшение действующего отверстия снижает из-за дифракции света на краях Диафрагма (в оптике) разрешающую способность оптической системы. В связи с этим апертура оптической системы должна иметь оптимальное значение.

  Другие Диафрагма (в оптике), имеющиеся в оптической системе, главным образом препятствуют прохождению через систему лучей из точек объекта, расположенных в стороне от главной оси оптической системы. Наиболее эффективная в этом отношении Диафрагма (в оптике) называется Диафрагма (в оптике) поля зрения. Она определяет, какая часть пространства может быть изображена оптической системой. Из центра входного зрачка Диафрагма (в оптике) поля зрения видна под наименьшим углом (рис. 2). Диафрагма (в оптике), находящуюся перед оптической системой кинои фотоаппаратов, называют светозащитной блендой или просто блендой.

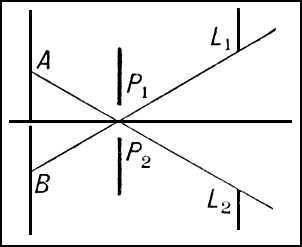

Рис. 2. L₁L₂ — диафрагма поля зрения, она сильнее всего ограничивает лучи, идущие от точек объекта АВ, удалённых от оси; P₁P₂ — входной зрачок.



  Лит.: Ландсберг Г. С., Оптика, 4 изд., М., 1957, гл. 13, § 77—79 (Общий курс физики, т. 3); Слюсарев Г. Г., Геометрическая оптика, М. — Л., 1946; Тудоровский А. И., Теория оптических приборов, 2 изд., т. 1—2, М. — Л., 1948—52.
