Диссектор (от лат. disseco — рассекаю), передающая телевизионная трубка без накопления электрического заряда. Диссектор применяют главным образом во вспомогательных автоматических системах телевидения (например, для определения положенияисточника света и др.). При освещениифотокатод Диссектор (рис.) испускает с поверхности электроны, плотность которых соответствует распределениюосвещённости на поверхности. Созданное таким образом на фотокатоде электронное изображение переносится электрическим полем в однородном магнитном поле, фокусирующем это изображение, к электронному умножителю (ЭУ). Разложение электронного изображения на отдельные электрические сигналы осуществляется магнитным полем отклоняющих катушек, изменяющемся в двух взаимно перпендикулярных направлениях относительно оси входного отверстия ЭУ. Затем с коллектора ЭУ эти сигналы поступают в усилитель автоматической системы. Диссектор имеет низкую чувствительность.

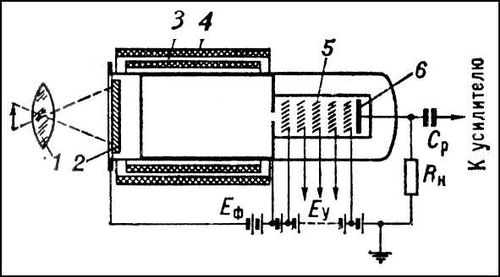

Диссектор: 1 — объектив; 2 — фотокатод; 3 — отклоняющая катушка; 4 — фокусирующая катушка; 5 — электронный умножитель; 6 — коллектор электронного умножителя; Еф — источник постоянного напряжения, подаваемого на фокусирующую катушку; ЕУ — источник постоянного напряжения, подаваемого на электроды электронного умножителя; RH — резистор в качестве сопротивления нагрузки, на концах которого образуется напряжение сигналов; CP — конденсатор, разделяющий электрические цепи по постоянному току.
В. И. Баранов.
