Дуговая печь, электрическая печь, в которой используется тепловой эффект электрической дуги для плавки металлов и др. материалов. Первые промышленные Дуговая печь построены в 1898—1901 П. Эру во Франции и Э. Стассано в Италии. В России первая Дуговая печь была установлена в 1910 на Обуховском заводе в Петербурге.

  По способу нагрева Дуговая печь подразделяют на печи прямого действия, печи косвенного действия и печи с закрытой дугой. В печах прямого действия электрические дуги горят между электродами и нагреваемым телом (рис. 1, а). В печах косвенного действия дуга горит между электродами на некотором расстоянии от нагреваемых материалов, которым тепло от дуги передаётся излучением (рис. 1, б). В печах с закрытой дугой дуги горят под слоем твёрдой шихты, окружающей электроды (рис. 1, в). Шихта нагревается теплом, выделяющимся в дуге, а также джоулевым теплом, образующимся при прохождении тока через шихту.

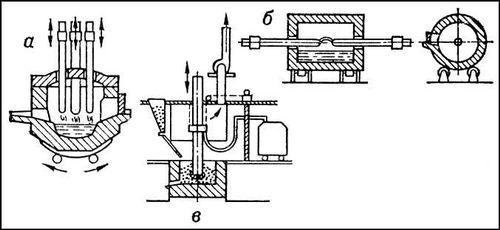

Рис. 1. Схемы дуговых печей: а — прямого действия; б — косвенного действия; в — с закрытой дугой. Дуговая печь.

Рис. 1. Схемы дуговых печей: а — прямого действия; б — косвенного действия; в — с закрытой дугой.

  Дуговая печь нашли широкое применение в металлургии — главным образом для плавки стали и в несколько видоизменённом виде для выплавки ферросплавов и чугуна из руд, а также в химической промышленности — для производства карбида кальция, фосфора и др. продуктов. Электроэнергия в Дуговая печь подаётся от трансформатора через медные шины и угольные или (чаще) графитированные электроды, большей частью круглого сечения. Наибольшее распространение получили трёхфазные Дуговая печь, в которых дуги горят между тремя электродами и перерабатываемым материалом.

  Современная электросталеплавильная Дуговая печь представляет собой мощный высокомеханизированный и автоматизированный агрегат (рис. 2), в котором сведена к минимуму продолжительность производственных операций между плавками — выпуск предыдущей и загрузка материалов для следующей, что позволяет наиболее эффективно использовать рабочее печное время.

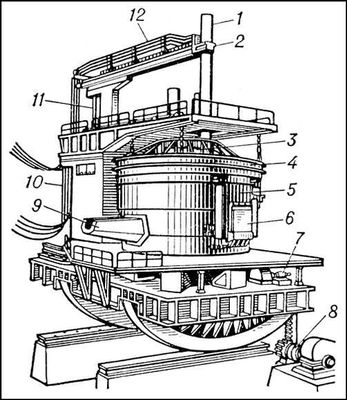

Рис. 2. Дуговая сталеплавильная печь ДСП-200 ёмкостью 200 т: 1 — графитированный электрод диаметром 710 мм; 2 — электрододержатель; 3 — свод; 4 — водоохлаждаемое сводовое кольцо; 5 — цилиндрический кожух; 6 — водоохлаждаемая вспомогательная дверка; 7 — электромеханический механизм поворота печи вокруг вертикальной оси; 8 — электромеханический механизм наклона печи; 9 — сливной носок; 10 — подвижный токоподвод из водоохлаждаемых гибких кабелей; 11 — шток для вертикального перемещения системы стойка — рукав — электродержатель — электрод; 12 — токоподвод из охлаждаемых медных труб. Дуговая печь.

Рис. 2. Дуговая сталеплавильная печь ДСП-200 ёмкостью 200 т: 1 — графитированный электрод диаметром 710 мм; 2 — электрододержатель; 3 — свод; 4 — водоохлаждаемое сводовое кольцо; 5 — цилиндрический кожух; 6 — водоохлаждаемая вспомогательная дверка; 7 — электромеханический механизм поворота печи вокруг вертикальной оси; 8 — электромеханический механизм наклона печи; 9 — сливной носок; 10 — подвижный токоподвод из водоохлаждаемых гибких кабелей; 11 — шток для вертикального перемещения системы стойка — рукав — электродержатель — электрод; 12 — токоподвод из охлаждаемых медных труб.

  Основной элемент конструкции Дуговая печь — металлический корпус в виде кожуха, как правило, круглого сечения. Изнутри кожух футерован высокоогнеупорными материалами. Огнеупорная кладка съёмного свода печи выполнена в кольце. Для загрузки шихты в печь свод обычно поднимают и отводят в сторону. В стенах Дуговая печь имеются одно или два рабочих окна и одно выпускное отверстие с жёлобом для слива металла и шлака в ковш. В своде расположены отверстия для ввода электродов, снабжённые водоохлаждаемыми металлическими коробками (экономайзерами). Дуговая печь устанавливается на люльке для возможности наклона печи в сторону рабочего окна или выпускного отверстия при помощи механизма наклона с электрическим или гидравлическим приводом. Современные Дуговая печь снабжены индукторами для электромагнитного перемешивания жидкой ванны.

  Дуговая печь строят различной ёмкости (до 250 т) с мощностью трансформатора до 85 000 ква.



  Лит.: Электрические промышленные печи, М.—Л., 1948; Окороков Н. В., Электроплавильные печи черной металлургии, 3 изд., М., 1950.

  Б. С. Барский.
