Забивной фильтр, самоизливающее дренажное устройство для осушения обводнённых горных пород (главным образом песков). Устанавливается в скважину (длина до 15 м) для осушения пород, залегающих в кровле горизонтальной или наклонной горной выработки (рис.), в кровле околоствольного двора, или для разгрузки давления напорных вод на подошву выработки. В СССР Забивной фильтр начали применять в 1931 в Подмосковном угольном бассейне. Широко используются при проходке шахт и при подземном осушении карьеров. Забивной фильтр состоит из металлической перфорированной трубы (длина 1 м, диаметр, как правило, 32 мм) и подфильтровых труб (того же диаметра, звенья длиной по 1 м). Дебит Забивной фильтр при водобильном горизонте в начальной стадии осушения достигает 4—5 м³/ч, но постепенно уменьшается со снижением уровня. Организованный отвод воды от Забивной фильтр осуществляется через резиновый шланг в дренажную (водоотливную) канавку или водоотводный коллектор участкового водосборника.

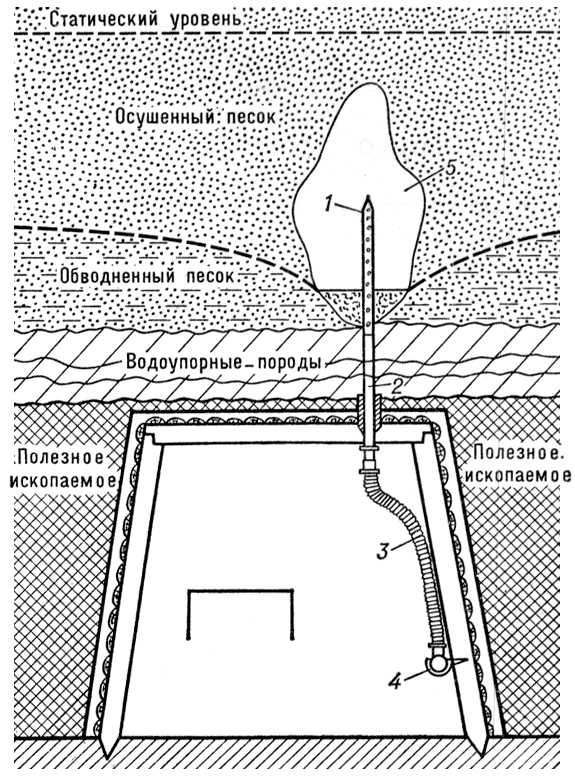

Забивной фильтр: 1 — фильтр; 2 — подфильтровая труба; 3 — шланг; 4 — водоотводный коллектор; 5 — каверна, образующаяся в песке при установке фильтра.

  В. А. Полуянов.
