Зарядное устройство, 1) электротехническое устройство для зарядки аккумуляторных (в основном) и конденсаторных батарей. Состоит из зарядного генератора или из трансформатора с выпрямителем тока и распределит. устройства, куда входят регуляторы напряжения и автоматические выключатели. Мощность Зарядное устройство определяется ёмкостью заряжаемых батарей и установленной продолжительностью заряда.

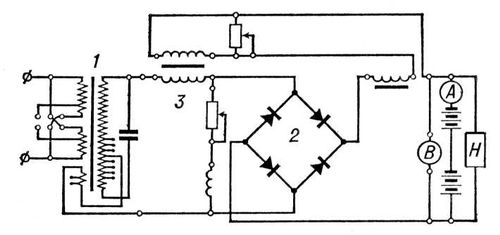

Схема однофазного зарядного устройства с селеновым выпрямителем: 1 — стабилизатор напряжения; 2 — выпрямитель; 3 — дроссель; А — амперметр (последовательно с батареей аккумуляторов); В — вольтметр (параллельно с нагрузкой); Н — нагрузка.

  Аккумуляторные Зарядное устройство применяются для периодической зарядки, непрерывной и прерываемой подзарядки и перезарядки (уравнительной зарядки) аккумуляторных батарей, которые, как правило, предварительно собирают в отдельные группы по признаку равенства ёмкости и силы зарядного тока. При периодической зарядке аккумуляторные батареи делят на две группы. Зарядное устройство заряжает одну из двух групп аккумуляторов. При непрерывной подзарядке Зарядное устройство питает сеть нагрузки и одновременно подзаряжает аккумуляторные батареи. При прерывистой подзарядке Зарядное устройство часть времени питает нагрузку и осуществляет подзарядку аккумуляторной батареи, а часть времени под малой нагрузкой стоит в резерве; цепь нагрузки питается от аккумуляторной батареи. Конденсаторные Зарядное устройство применяют для зарядки конденсаторов в нормальном режиме, т. е. непрерывно до номинального напряжения.

  Выпрямительные Зарядное устройство однофазные малой мощности (рис.) имеют круто падающую внешнюю характеристику, соответствующую режиму зарядки аккумуляторных батарей. Регулирование напряжения выполняется секционированием вторичной обмотки трансформатора.

  Г. В. Михневич.



2) При взрывных работах Зарядное устройство — механизм или машина для заполнения зарядной полости взрывчатыми веществами (ВВ). Зарядное устройство подразделяются на 2 группы: для заряжания патронированных ВВ, не содержащих нитроэфиров или гексогена, и для заряжания гранулированных ВВ. Зарядное устройство 1-й группы не получили широкого распространения вследствие своего несовершенства, недостаточной плотности заряжания и высокой стоимости соответствующих ВВ. Зарядное устройство для гранулированных ВВ предназначены для заряжания на карьерах нисходящих скважин методом самотёка сыпучего или текучего BB (передвижные смесительно-зарядные устройства, производящие в процессе заряжания смешение компонентов ВВ, например игданита, зерно-гранулитов и транспортно-зарядные машины для транспортировки и заряжания В В заводского изготовления) и для заряжания шпуров и скважин любого направления при помощи пневматических устройств. Последние применяются преимущественно в шахтах и подразделяются по принципу действия на эжекторные, в которых ВВ засасывается из открытой ёмкости за счёт разрежения в эжекторной головке и увлекается потоком сжатого воздуха в зарядную трубку, и нагнетательные, вытесняющие ВВ сжатым воздухом из герметизированной ёмкости. Нагнетательные Зарядное устройство транспортируют ВВ по трубопроводам (шлангам) на 200—300 м (в т. ч. до 80 м по вертикали) и с необходимой скоростью нагнетают в скважины. Зарядное устройство для текучих водосодержащих ВВ разделяют на 2 группы: передвижные машины для наполнения водой сухих смесей заводского изготовления типа акватолов и передвижные термоизолированные машины для транспортировки гранулированных компонентов и горячего раствора аммиачной селитры (наполнителя) и их смешения непосредственно в процессе заряжания. Нагнетание текучего ВВ в скважины производится сжатым воздухом или насосом.



  Лит.: Механизация заряжания ВВ, 2 изд., М., 1969.

  Г. П. Демидюк, В. М. Комир.
