Колориметр трёхцветный, прибор для измерения цвета в одной из трёхмерных колориметрических систем, то есть в системе, в которой предполагается, что любой цвет может быть представлен как результат оптического сложения определённых количеств трёх цветов, принимаемых в ней за основные (см. Цветовые измерения).

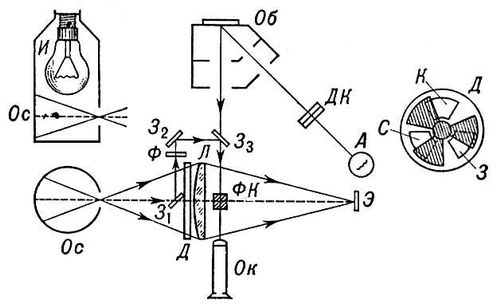

Оптическая схема визуального трёхцветного колориметра системы Л. И. Дёмкиной. Наблюдаемое в окуляр Ок поле зрения разделено (с помощью фотометрического кубика ФК) на две части — одна имеет цвет образца Об, другая — цвет экрана Э, на котором смешиваются основные цвета прибора. Свет от осветителя Ос попадает на Э через диафрагму Д, содержащую три светофильтра (красный К, зелёный З и синий С) и три подвижные заслонки. Изменяя с помощью заслонок площади фильтров, наблюдатель изменяет интенсивности потоков красного, зелёного и синего излучений, добиваясь, чтобы цвет их смеси не отличался от цвета образца. И — лампа осветителя; Л — линза; А — источник, освещающий образец; З1, З2, З3 — зеркала; ДК и Ф — ослабляющие фильтры. Колориметр (физич.).

Оптическая схема визуального трёхцветного колориметра системы Л. И. Дёмкиной. Наблюдаемое в окуляр Ок поле зрения разделено (с помощью фотометрического кубика ФК) на две части — одна имеет цвет образца Об, другая — цвет экрана Э, на котором смешиваются основные цвета прибора. Свет от осветителя Ос попадает на Э через диафрагму Д, содержащую три светофильтра (красный К, зелёный З и синий С) и три подвижные заслонки. Изменяя с помощью заслонок площади фильтров, наблюдатель изменяет интенсивности потоков красного, зелёного и синего излучений, добиваясь, чтобы цвет их смеси не отличался от цвета образца. И — лампа осветителя; Л — линза; А — источник, освещающий образец; З1, З2, З3 — зеркала; ДК и Ф — ослабляющие фильтры.

В визуальных колориметрах эти количества — так называемые координаты цвета — подбираются наблюдателем так, чтобы получить цвет, неотличимый на глаз от измеряемого цвета Ц. Результаты подбора фиксируются на измерительных шкалах Колориметр (физич.) В простейшем визуальном Колориметр (физич.) — диске Максвелла — оптическое смешение основных цветов происходит во времени, при быстром попеременном восприятии их наблюдателем одного за другим. Внешнее кольцо этого диска разделено на 3 сектора. Регулировкой величины каждого сектора, окрашенного в один из основных цветов, добиваются того, чтобы при быстром вращении диска воспринимаемый цвет кольца не отличался от цвета образца, помещаемого в центр диска. Более распространены визуальные Колориметр (физич.), в которых оптическое смешение осуществляется в пространстве — одновременным освещением белой поверхности тремя световыми потоками различной цветности; вклад в получаемый цвет каждого потока регулируется изменением его интенсивности. Оптическая схема одного из лучших Колориметр (физич.) этого типа (системы Л. И. Дёмкиной) приведена на.

  Результаты измерений могут быть представлены в виде Ц = к'К + з'З + + с'С, где к', з', c' — считываемые по шкалам координаты Ц в системе основных цветов прибора К, З и С (обычно красного, зелёного и синего). Зная к', з' и c', можно рассчитать координаты и в любой другой трёхмерной колориметрической системе (с др. основными цветами); для этого достаточно знать координаты цветов К, З и С в этой другой системе. Чаще всего Колориметр (физич.) градуируют для пересчёта результатов измерений в международную систему XYZ.

Фотоэлектрические колориметры (называют также объективными) составляют другой класс. В проводимых с их помощью измерениях используются соотношения, позволяющие рассчитать координаты цвета измеряемого излучения по его спектральному составу I (l) (интенсивности излучения как функции длины волны). Эти соотношения представляют собой интегралы от произведений I (l) на так называемые удельные координаты цвета — известные функции длины волны [в международной системе XYZ это функции (l), (l),(l)]. Фотоэлектрические Колориметр (физич.) подразделяются на спектроколориметры и приборы с селективными приёмниками. В первых измеряемое излучение разлагается дисперсионной призмой (или системой призм) в спектр, «считываемый» фотоэлектрическим приёмником. Сигналы приёмника непрерывно или через равные малые интервалы длин волн умножаются на функции (l), (l) и (l) и интегрируются по всему видимому спектру; результаты интегрирования представляют собой координаты измеряемого излучения. В Колориметр (физич.) с селективными приёмниками используются три приёмника излучения со светофильтрами или один приёмник, перед которым последовательно вводятся три светофильтра.

  Каждый светофильтр состоит из комбинации цветных стекол; их толщины рассчитываются так, чтобы с максимальной точностью привести спектральные чувствительности фотоэлементов к кривым (l), (l),(l). Если это осуществлено, значения трёх фототоков пропорциональны координатам цвета х, у и z.

Фотоэлектрические Колориметр (физич.) различных типов применяются в промышленности для контроля цвета источников света (Колориметр (физич.) типов УФК и УКЛ), светофильтров и отражающих материалов (типа КНО) и экранов цветных и черно-белых телевизоров (типа ТК). Наиболее точные данные о цвете дают спектроколориметры. Высокой точностью измерений отличаются также фотоэлектрические компараторы цвета (типов ЭКЦ и ФКЦШ), в которых измеряемый цвет сравнивается с близким по спектральному составу цветом эталонного образца.



  Лит.: Гуревич М. М., Цвет и его измерение, М. — Л., 1950; фотоэлектрические приборы для цветовых и спектральных измерений, М., 1969 (Светотехнические изделия. в. 10); Wright W. D., The measurement of colour, 2 ed., N. Y., 1958.

  Д. А. Шкловер.
