Компаратор интерференционный, прибор для метрологических измерений длин мер в длинах волн света или для сравнения длин мер на основе интерференции света. Длины концевых мер до 100 мм измеряются на интерферометре Кёстерса. Концевые меры большей длины, а также штриховые меры измеряются на универсальном Компаратор интерференционный Свет от источника 1 в виде параллельного пучка лучей зеркалом 2 направляется на полупрозрачную стеклянную разделяющую пластину 3. Часть света, отражённая пластиной, падает на концевой эталон 4, установленный на подвижной каретке. Передняя поверхность эталона А — свободная, а к задней В притирается плоская стеклянная пластина С. После отражения от плоскостей А и В свет проходит пластину 3 и зеркалом 5 направляется в зрительную трубу Т. Часть света от зеркала 2, прошедшая пластину 3, зеркалом 6 направляется на зеркало 7, жестко связанное с фотоэлектрическим микроскопом 8. Последний может перемещаться вдоль стола 9 с уложенной на нём штриховой мерой 10. Отражённый зеркалом 7 свет возвращается к зеркалу 6 и направляется на пластину. Свет, отражённый последней, зеркалом 5 также направляется в зрительную трубу Т. Положение стола фиксируется интерференционным индикатором 11, представляющим интерферометр Майкельсона, одно из зеркал которого жестко связано со столом.

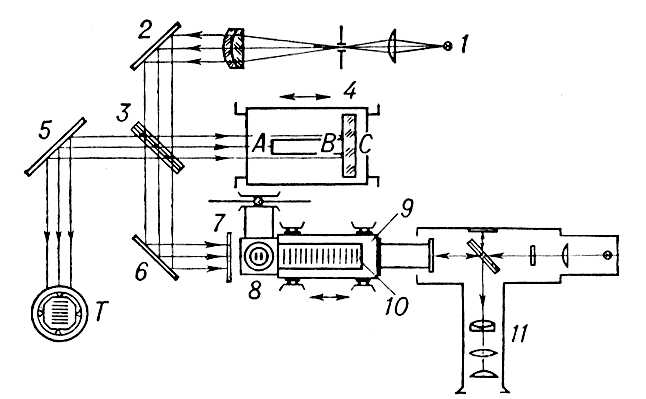

Схема интерференционного компаратора. Компаратор интерференционный.

Схема интерференционного компаратора.

  При сравнении эталонной, концевой и измеряемой штриховой мер положением нулевого штриха штриховой меры фиксируется под микроскопом, а перемещением каретки с концевой мерой добиваются равенства длин путей обоих пучков лучей, образовавшихся при отражении света от поверхности А меры и зеркала 7. Затем перемещением зеркала 7 и микроскопа 8 добиваются равенства длин путей обоих пучков лучей, образовавшихся при отражении света от зеркала 7 и поверхности В меры. Необходимое для этого перемещение зеркала 7 и микроскопа 8, очевидно равно длине концевой меры. Новое положение зеркала относительно штриховой меры фиксируется микроскопом и интерференционным индикатором. Для сравнения длин концевых мер в параллельный пучок лучей, идущий от источника света, помещают трубчатый эталон (эталон Фабри — Перо), а зеркало 7 устанавливают так, чтобы его плоскость делила сравнимую меру на части, кратные длине эталона. Точность измерения длин мер на универсальном Компаратор интерференционный  ~1·10-7



  Лит.: Захарьевский А. Н., Интерферометры, М., 1952; Бржезинский М. Л., Интерференционные компараторы для измерения длины штриховых мер, в кн.: Труды институтов Госкомитета, в. 78 (138), М. — Л., 1965; Волкова Е. А. [и др.]. Универсальный интерферометр системы ВНИИМ для измерения концевых мер и геодезических кварцевых жезлов длиной до 1200 мм, в кн.: Труды Всесоюзного научно-исследовательского института метрологии, в. 26 (86), М. — Л., 1955.

  А. В. Кондрашков.
