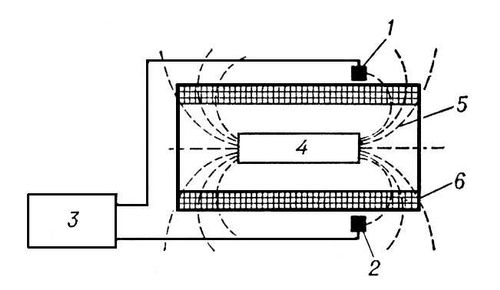

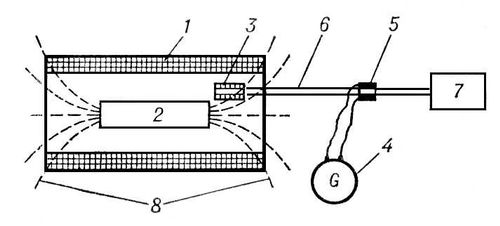

Коэрцитиметр, прибор для измерения коэрцитивной силы ферромагнитных материалов. Наиболее распространены Коэрцитиметр для измерения коэрцитивной силы по намагниченности JHC, или HC. Это объясняется простотой методики измерений и, кроме того, для материалов с HC < 500 а/см значения коэрцитивной силы, определяемые по индукции и намагниченности, мало отличаются друг от друга. При измерении HC испытываемый образец сначала намагничивают практически до насыщения в электромагните или в намагничивающей катушке Коэрцитиметр Затем через эту катушку с помещенным в неё образцом пропускают постоянный ток, магнитное поле которого размагничивает образец. Ток увеличивают до тех пор, пока намагниченность J образца не уменьшится до нуля, что регистрируется различного рода индикаторами (нулевыми приборами). По току в катушке Коэрцитиметр, соответствующему состоянию образца с J = 0, определяют напряжённость размагничивающего поля, т. е. HC. Для этого предварительно устанавливается зависимость напряжённости Н магнитного поля, создаваемого катушкой, от силы протекающего по её обмотке тока. Часто амперметр в цепи намагничивающей катушки имеет шкалу, проградуированную непосредственно в единицах напряжённости поля. Коэрцитиметр отличаются друг от друга в основном способом определения равенства нулю намагниченности образца. На рис. 1 схематически показано устройство Коэрцитиметр с генератором измерительным в качестве нулевого прибора, на рис. 2 — схема Коэрцитиметр с выполняющим ту же роль феррозондом. Феррозонды очень чувствительны, поэтому они могут быть расположены вне намагничивающей катушки, что обеспечивает меньшую зависимость показаний прибора от формы образца. Рис. 1. Коэрцитиметр с измерительным генератором (блок-схема): 1 — намагничивающая катушка; 2 — образец; 3 — катушка измерительного генератора; 4 — магнитоэлектрический гальванометр, присоединённый к щёткам коллектора 5; 6 — вал электродвигателя 7; 8 — силовые линии магнитного поля образца. Рис. 2. Феррозондовый коэрцитиметр (блок-схема): 1 и 2 — чувствительные элементы феррозонда, соединённые по разностной схеме; 3 — феррозондовый нулевой прибор; 4 — образец; 5 — силовые линии магнитного поля образца; 6 — намагничивающая катушка. Кроме указанных типов Коэрцитиметр, распространены Коэрцитиметр с датчиками Холла; Коэрцитиметр с измерительной катушкой, подключенной к баллистическому гальванометру и сдёргиваемой с образца при определении в нём остаточной намагниченности; вибрационные Коэрцитиметр, у которых нульиндикатором служит колеблющаяся измерительная катушка, и т. д. Для измерения коэрцитивной силы образца по индукции (BHC) его делают частью замкнутой магнитной цепи пермеаметра, электромагнита или т. н. приставного Коэрцитиметр (упрощённого пермеаметра, служащего для определения одной точки петли гистерезиса — BHC). Значение BHCсоответствует напряжённости размагничивающего поля, при которой индукция В в образце равна нулю.
Лит.: Кифер И. И., Испытания ферромагнитных материалов, 3 изд., М., 1969; Магнитные измерения, под ред. Е. Т. Чернышева, М., 1969. И. И. Кифер. |
||||||||||||||||||||||||||||||||||||||||||||||
|
