Пермеаметр [буквально — измеритель проницаемости, от англ. permeability — проницаемость (от лат. permeo — проникаю) и ...метр], устройство для измерения магнитных характеристик (обычно кривой намагничивания и петли гистерезиса) ферромагнитных образцов разомкнутой формы (прямых стержней, лент, трубок и т.п.). Пермеаметр состоит из рамы — «ярма», изготовленного из магнитно-мягкого материала и снабженного, как правило, подвижными частями или полюсными наконечниками. Ими зажимают испытуемый образец так, чтобы он совместно с ярмом образовал замкнутую магнитную цепь (в замкнутой цепи проще определить магнитные характеристики образца). На ярме имеется место для помещения намагничивающих катушек и устройств для измерения индукции B и напряжённости H магнитного поля в образце. Устройство одного из типов Пермеаметр, работающих на основе баллистического метода измерений (см. Магнитные измерения), схематически показано на рис. Индукцию B в образце определяют при помощи измерительной обмотки, включенной в цепь баллистической установки; напряжённость H измеряют магнитным потенциалометром, включенным в ту же установку. Напряжённость поля может измеряться и др. способами, например преобразователями (датчиками) Холла, феррозондами, магнитными мостами и т.п. Индукцию также можно определять датчиками Холла (в торце образца), электродинамическим методом и т.д. Магнитную проницаемостьm материала образца находят из отношения m = B/H.

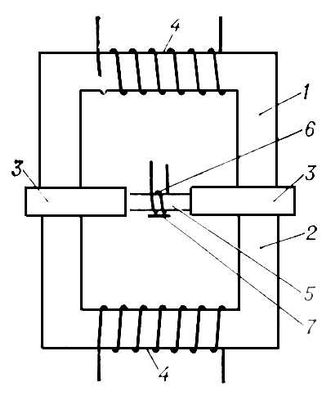

Схема устройства пермеаметра: 1 и 2 — две половины ярма; 3 — подвижные полюсные наконечники; 4 — намагничивающие катушки; 5 — образец; 6 — обмотка на образце для измерения индукции; 7 — магнитный потенциалометр для измерения напряжённости намагничивающего поля.



  Лит.: Кифер И. И., Испытания ферромагнитных материалов, 3 изд., М., 1969; Чечерников В. И., Магнитные измерения, 2 изд., М., 1969; Бозорт Р., Ферромагнетизм, пер. с англ., М., 1956.

  И. И. Кифер.
