Магнитный потенциалометр, устройство для измерения разности магнитных потенциалов между двумя точками магнитного поля или магнитодвижущей силы по замкнутому контуру, который охватывает проводники с током, создающие магнитное поле. Магнитный потенциал — условное понятие, так как в силу замкнутости силовых линий магнитного поля (отсутствия в природе магнитных зарядов) это поле не является потенциальным. Однако при технических расчётах и измерениях часто пользуются понятием разности магнитных потенциалов (магнитного напряжения) DU_магн между двумя точками поля, определяя DU_магн как работу по перемещению единичного магнитного заряда между выбранными точками поля.

  Магнитный потенциалометр представляет собой индукционную катушку (катушку поля). Она имеет гибкий или жёсткий каркас (обычно плоский с постоянным сечением по длине), на котором равномерно намотана обмотка из тонкого провода (рис.). Концы обмотки присоединяются к измерителю, в качестве которого при измерениях в постоянных магнитных полях обычно применяют баллистический гальванометр или микровеберметр, в переменных магнитных полях — вольтметр или осциллограф. Если такой Магнитный потенциалометр находится в постоянном магнитном поле, причём его концы располагаются в точках с разными магнитными потенциалами, то магнитный поток, пронизывающий Магнитный потенциалометр — потокосцепление потенциалометра, — пропорционален магнитному напряжению между его концами (DU_магн). При удалении Магнитный потенциалометр из поля, смыкании его концов или выключении поля происходит отброс стрелки баллистического гальванометра, пропорциональный изменению потокосцепления DФ. Измеряемое магнитное напряжение DU_магн = DФ / k, где k — постоянная Магнитный потенциалометр По величине DU_магн рассчитывают среднюю напряжённость магнитного поля H_cp между концами Магнитный потенциалометр: H_cp = DU_магн/ l, где l — расстояние между фиксированными точками поля. Если Магнитный потенциалометр замкнуть, охватив проводники с током, создающие магнитное поле, то измеренное DФ пропорционально магнитодвижущей силе. Магнитный потенциалометр можно измерять разности магнитных потенциалов (магнитодвижущую силу), начиная с 10^-3—10^-2а (в Международной системе единиц магнитодвижущую силу измеряют в ампер-витках или амперах).



  Лит.: Кифер И. И., Испытания ферромагнитных материалов, М., 1969; Чечерников В. И., Магнитные измерения, 2 изд., М., 1969.

  И. И. Кифер.

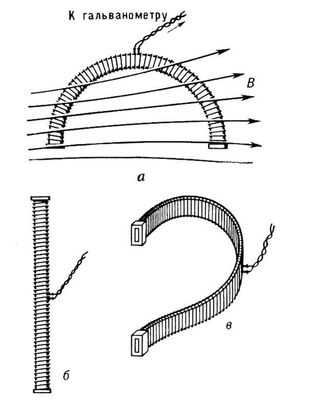

Схематическое изображение магнитных потенциалометров с катушкой поля: а — жёсткий дуговой потенциалометр, б — прямолинейный потенциалометр, в — потенциалометр на гибком каркасе (пояс Роговского). В — линии индукции магнитного поля.
