Магнитометр (от греч. magnetis — магнит и ...метр), прибор для измерения характеристик магнитного поля и магнитных свойств веществ (магнитных материалов). В зависимости от определяемой величины различают приборы для измерения: напряжённости поля (эрстедметры), направления поля (инклинаторы и деклинаторы), градиента поля (градиентометры), магнитной индукции (тесламетры), магнитного потока (веберметры, или флюксметры), коэрцитивной силы (коэрцитиметры), магнитной проницаемости (мю-метры), магнитной восприимчивости (каппа-метры), магнитного момента.

  В более узком смысле Магнитометр — приборы для измерения напряжённости, направления и градиента магнитного поля. В современных Магнитометр для отсчёта значений измеряемой величины применяются следующие методы: визуальный отсчёт по шкале, запись в цифровой или аналоговой форме, фотозапись, запись на магнитных лентах, перфолентах и перфокартах. Шкалы Магнитометр градуируются в единицах напряжённости магнитного поля СГС системы единиц (эрстед, мэ, мкэ, гамма = 10⁵ э) и в единицах магнитной индукции СИ (тесла, мктл, нтл).

Различают Магнитометр для измерений абсолютных значений характеристик поля и относительных изменений поля в пространстве или во времени. Последние называются вариометрами магнитными. Магнитометр классифицируют также по условиям эксплуатации (стационарные, на подвижных платформах и т.д.), и, наконец, в соответствии с физическими явлениями, положенными в основу их действия (см. Магнитные измерения).

  Магнитостатические Магнитометр основаны на измерении механического момента J, действующего на индикаторный магнит прибора в измеряемом поле Н_изм; J= [М, Н_изм], где М — магнитный момент индикаторного магнита. Момент J в Магнитометр различной конструкции сравнивается: а) с моментом кручения кварцевой нити (действующие по этому принципу кварцевые Магнитометр и универсальные магнитные вариометры на кварцевой растяжке обладают чувствительностью G ~ 1 нтл); б) с моментом силы тяжести (магнитные весы с G ~ 10—15 нтл); в) с моментом, действующим на вспомогательный эталонный магнит, установленный в определённом положении (оси индикаторного и вспомогательного магнитов в положении равновесия перпендикулярны). В последнем случае, определяя дополнительно период колебания вспомогательного магнита в поле Н_изм, можно измерить абсолютную величину Н_изм (абсолютный метод Гаусса). Основное назначение магнитостатических Магнитометр — измерение компонент и абсолютной величины напряжённости геомагнитного поля (рис. 1), градиента поля, а также магнитных свойств веществ.

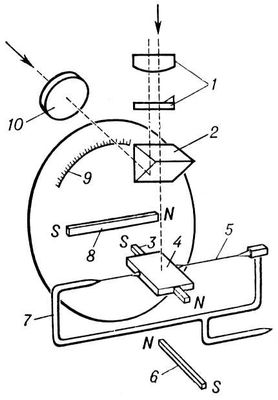

Рис. 1. Схема кварцевого магнитометра для измерения вертикальной составляющей (Z) напряжённости геомагнитного поля: 1 — оптическая система зрительной трубы; 2 — оборотная призма для совмещения шкалы 9 с полем зрения; 3 — магниточувствительная система (постоянный магнит на кварцевой растяжке 5); 4 — зеркало; 6 — магнит для частичной компенсации геомагнитного поля (изменения диапазона прибора); 7 — кварцевая рамка; 8 — измерительный магнит. Магниточувствительную систему приводят в горизонтальное положение, воздействуя измерительным магнитом. По углу поворота магнита 8 судят о величине Z—компоненты. 10 — оптическая система для освещения шкалы.

  Электрические Магнитометр основаны на сравнении Н_изм с полем эталонного соленоида Н = kl, где k — постоянная соленоида, определяемая из геометрических и конструктивных его параметров, I — измеряемый ток. Электромагнитные Магнитометр состоят из компаратора для измерения размеров соленоида и обмотки, теодолита для точной ориентации оси соленоида по направлению измеряемой компоненты поля, потенциометрической системы для измерения тока I и чувствительного датчика — индикатора равенства полей. Чувствительность Магнитометр этого типа ~ 1 мкэ, основная область применения — измерение горизонтальной и вертикальной составляющих геомагнитного поля.

  Индукционные Магнитометр основаны на явлении электромагнитной индукции — возникновении эдс в измерительной катушке при изменении проходящего сквозь её контур магнитного потока Ф. Изменение потока DФ в катушке может быть связано: а) с изменением величины или направления измеряемого поля во времени (примеры — индукционные вариометры, флюксметры). Простейший флюксметр (веберметр) представляет собой баллистический гальванометр, действующий в сильно переуспокоенном режиме (G~ 10^-4вб/деление); широко применяются магнитоэлектрические веберметры с G~ 10^-6вб/деление, фотоэлектрические веберметры с G~ 10^-8вб/деление и другие (подробнее см. Флюксметр); б) с периодическим изменением положения (вращением, колебанием) измерительной катушки в измеряемом поле (рис. 2); простейшие тесламетры с катушкой на валу синхронного двигателя обладают G ~ 10^-4 тл. У наиболее чувствительных вибрационных Магнитометр G~ 0,1—1 нтл; в) с изменением магнитного сопротивления измерительной катушки, что достигается периодическим изменением магнитной проницаемости пермаллоевого сердечника (он периодически намагничивается до насыщения вспомогательным переменным полем возбуждения); действующие по этому принципу феррозондовые Магнитометр имеют G~ 0,2—1 нтл (см. Феррозонд). Индукционные Магнитометр применяются для измерения земного и космических магнитных полей, технических полей, в магнитобиологии и т.д.

  Квантовые Магнитометр — приборы, основанные на ядерном магнитном резонансе, электронном парамагнитном резонансе, свободной прецессии магнитных моментов ядер или электронов во внешнем магнитном поле и других квантовых эффектах. Для наблюдения зависимости частоты w прецессии магнитных моментов микрочастиц от напряжённости Н_изм измеряемого поля (w = gН_изм, где g — магнитомеханическое отношение) необходимо создать макроскопический магнитный момент ансамбля микрочастиц (ядер или электронов). В зависимости от способа создания макроскопического магнитного момента и метода детектирования сигнала различают: протонные Магнитометр (свободной прецессии, с динамической поляризацией и с синхронной поляризацией), резонансные Магнитометр (электронные и ядерные), Магнитометр с оптической накачкой и другие (подробнее см. в ст. Квантовый магнитометр). Квантовые Магнитометр применяются для измерения напряжённости слабых магнитных полей (в том числе геомагнитного и магнитного поля в космическом пространстве), в геологоразведке, в магнетохимии (G до 10^-5—10^-7нтл). Значительно меньшую чувствительность (G~ 10^-5 тл) имеют квантовые Магнитометр для измерения сильных магнитных полей.

  Сверхпроводящие квантовые Магнитометр основаны на квантовых эффектах в сверхпроводниках: выталкивании магнитного поля из сверхпроводника (см. Мейснера эффект), квантовании магнитного потока в сверхпроводнике, на зависимости от Н_изм критического тока контакта двух сверхпроводников (см. Джозефсона эффект). Сверхпроводящими Магнитометр измеряют компоненты геомагнитного поля, они нашли применение в биофизике, магнетохимии и т.д. Чувствительность сверхпроводящих Магнитометр достигает ~ 10^-5нтл (подробнее см. Сверхпроводящие магнитометры).

  Гальваномагнитные Магнитометр основаны на явлении искривления траектории электрических зарядов, движущихся в магнитном поле Н_изм, под действием Лоренца силы (см. Гальваномагнитные явления). К этой группе Магнитометр относятся: Магнитометр на Холла эффекте (возникновении между гранями проводящей пластинки разности потенциалов, пропорциональной протекающему току и Н_изм); Магнитометр на эффекте Гаусса (изменении сопротивления проводника в поперечном магнитном поле Н_изм); на явлении падения анодного тока в вакуумных магнетронах и электроннолучевых трубках (вызванного отклонением электронов в магнитном поле) и другие. На эффекте Холла основано действие различного рода тесламетров для измерения постоянных, переменных и импульсных магнитных полей (чувствительностью 10^-4—10^-5тл,рис. 3); градиентометров и приборов для исследования магнитных свойств материалов. Чувствительность тесламетров, работающих на основе эффекта Гаусса, достигает 10 мкв/тл; чувствительность электронно-вакуумных Магнитометр ~ 30 нтл.

Для измерения напряжённости и изучения топологии магнитного поля в различных средах нашли применение Магнитометр, основанные на вращении плоскости поляризации света в магнитном поле или поле намагниченного образца (см. Фарадея эффект, Керра эффект), на изменении длины намагниченного стержня под действием приложенного поля (см. Магнитострикция) и др. Магнитометр различных принципов действия и чувствительности широко применяются в геофизике, физике космоса, ядерной физике, магнетохимии, биофизике, дефектоскопии и в качестве элементов автоматики и средств управления.



  Лит.: Яновский Б. Магнитометр, Земной магнетизм, [т. 2, 2 изд.], Л., 1963; Чечурина Е. Н., Приборы для измерения магнитных величин, Магнитометр, 1969; Померанцев Н. Магнитометр, Рыжков В. Магнитометр, Скроцкий Г. В., Физические основы квантовой магнитометрии, Магнитометр, 1972; Instrumenten und Massenmethoden, в книге: Geomagnetismus und Aeronomie, Bd 2, В., 1960; Communications présentées an colloque international champs magnétiques faibles d’Intéret géophysique et spatial, Paris, 20—23 mai 1969, «Revue de physique appliquée», 1970, t. 5, № 3.

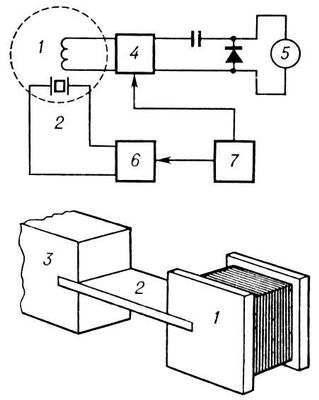

Рис. 2. Блок-схема и конструкция преобразователя вибрационного тесламетра: 1 — измерительная катушка, укрепленная на торце пьезокристалла 2 (вибратора); 3 — зажим для крепления пьезокристалла; 4 — усилитель сигнала; сигнал детектируется и измеряется прибором магнитоэлектрической системы 5; 6 — генератор электромагнитных колебаний; 7 — источник питания.

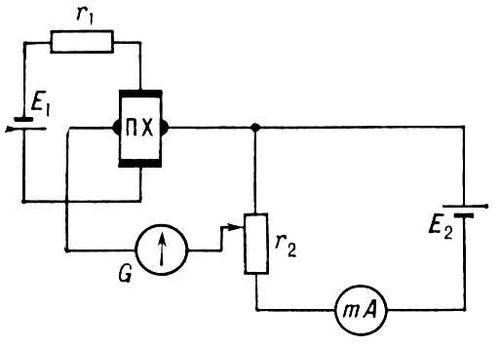

Рис. 3. Принципиальная схема тесламетра, основанного на эффекте Холла (компенсационного типа): E₁ и Е₂ — источники постоянного тока; r₁ и r₂ — резисторы; G — гальванометр, mА — миллиамперметр; ПХ — преобразователь Холла (полупроводниковая пластинка). Эдс Холла компенсируется падением напряжения на части калиброванного сопротивления r₂, через которое протекает постоянный ток.

  Ш. Ш. Долгинов.
