Мультивибратор (от мульти... и лат. vibro — колеблю), релаксационный генератор электрических колебаний разрывного типа, содержащий два усилителя, охваченных взаимной междукаскадной положительной обратной связью. Термин «Мультивибратор», предложенный голландским физиком ван дер Полем, указывает на множество гармоник, содержащихся в спектре генерируемых колебаний (в этом смысле генератор синусоидальных колебаний — моновибратор). Классическая схема Мультивибратор на двух ламповых резистивных усилителях с перекрёстными анодно-сеточными связями (рис. 1) известна под названием схемы Абрагама и Блоха; она близка к схеме «катодного реле», предложенной советским учёным Мультивибратор А. Бонч-Бруевичем. Различают симметричные Мультивибратор, построенные по симметричной схеме (рис. 1), и несимметричные. У первых длительности T1 и T2 рабочих тактов (рис. 2), составляющие в сумме период колебаний Tn, одинаковы, у вторых — разные. Времена T1 и Т2 определяются в основном элементами Мультивибратор R1 и R2, C1 и C2 (см. Генерирование электрических колебаний).

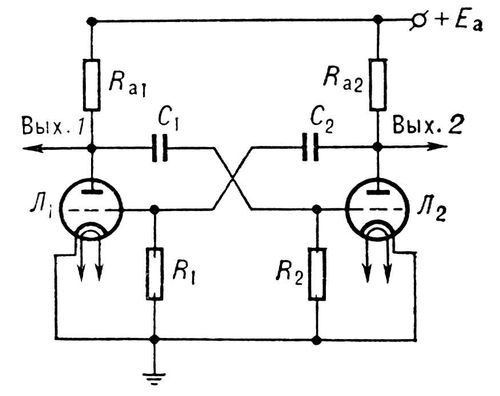

Рис. 1. Принципиальная электрическая схема симметричного мультивибратора: Л<sub>1</sub>, Л<sub>2</sub> — лампы (триоды); Ra<sub>1</sub>, Ra<sub>2</sub> — анодные нагрузки; R<sub>1</sub>, R<sub>2  </sub>— сопротивления в цепях обратной связи; C<sub>1</sub>, C<sub>2</sub> — конденсаторы в цепях обратной связи; E<sub>a</sub> — источник анодного питания. Мультивибратор.

Рис. 1. Принципиальная электрическая схема симметричного мультивибратора: Л1, Л2 — лампы (триоды); Ra1, Ra2 — анодные нагрузки; R1, R— сопротивления в цепях обратной связи; C1, C2 — конденсаторы в цепях обратной связи; Ea — источник анодного питания.

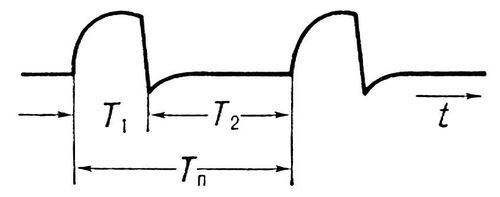

Рис. 2. Форма сигнала на выходе мультивибратора: T<sub>n</sub> период колебаний; T<sub>1</sub>, T<sub>2</sub> длительности рабочих тактов; t время. Мультивибратор.

Рис. 2. Форма сигнала на выходе мультивибратора: Tn период колебаний; T1, T2 длительности рабочих тактов; t время.

  Известно много вариантов Мультивибратор на электронных лампах, транзисторах, тиристорах и интегральных схемах. Наиболее широко применяются Мультивибратор, построенные на транзисторах. Если используют транзисторы одного типа (р — n — р или n — p — n), то усилители в таких Мультивибратор возбуждаются поочерёдно; в период времени T1 в возбуждённом состоянии находится один усилитель, в период T2 — другой. Такие Мультивибратор называются двухфазными. Чередование фаз Мультивибратор определяется динамическим состоянием того из усилителей, который находится в невозбуждённом режиме; последний возбуждается тогда, когда действующее на его входе напряжение становится достаточным для отпирания закрытого транзистора. После этого возникает кратковременный регенеративный процесс (в течение которого оба усилителя возбуждены), приводящий к изменению состояния усилителей — опрокидыванию Мультивибратор Если же в усилителях Мультивибратор используются транзисторы разного типа, то оба усилителя возбуждаются одновременно и находятся в таком состоянии в течение времени T1; затем они почти одновременно переходят в невозбуждённое состояние на период времени Т2. Переход из возбуждённого состояния в невозбуждённое определяется соотношением сил токов в коллекторной и базовой цепях насыщенного транзистора усилителя. По принципу работы такой Мультивибратор близок к транзисторному блокинг-генератору.

  Мультивибратор применяют в качестве генераторов импульсов, делителей частоты, формирователей импульсов, бесконтактных переключателей и т. п. в устройствах автоматики, вычислительной и измерительной техники, в том числе в реле времени, задающих устройствах и формирователях ЦВМультивибратор Как и другие релаксационные генераторы, Мультивибратор может работать как в режиме автоколебаний, так и в заторможенном (ждущем) режиме (такой Мультивибратор называется ждущим, или однотактным, и часто неправильно именуется одновибратором). При подаче управляющего сигнала (импульса запуска) ждущий Мультивибратор возбуждается и генерирует один рабочий импульс длительностью T1, после чего снова переходит в состояние покоя (T2). Ждущие Мультивибратор строят обычно по несимметричной схеме; наиболее широко они применяются для генерирования импульсов строго определённой формы.

  Кроме двухфазных, существуют многофазные (n-фазные) Мультивибратор, состоящие из n резистивных усилителей, охваченных одной общей и n междукаскадными обратными связями. С выходов n усилителей многофазного Мультивибратор можно получить последовательность сдвинутых во времени и в пространстве импульсов, благодаря чему его часто используют в многоканальных системах отбора, передачи и преобразования информации (см. Импульсная техника).



  Лит.: Беленький Я. Е., Многофазные релаксаторы, К., 1966; Справочник по импульсной технике, под ред. В. Н. Яковлева, 3 изд., К., 1972; Ицхоки Я. С., Овчинников Н. И., Импульсные и цифровые устройства, Мультивибратор, 1972; Горохов В. А., Щедрин Мультивибратор Б., Физические основы применения тиристоров в импульсных схемах, Мультивибратор, 1972; Горн Л. С., Климашов А. А., Хазанов Б. И., Мультивибраторы на интегральных элементах ТТЛ, «Радиотехника», 1973, т. 28, № 5.

  Я. С. Ицхоки.
