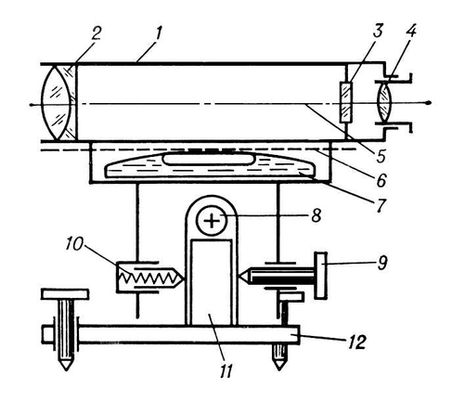

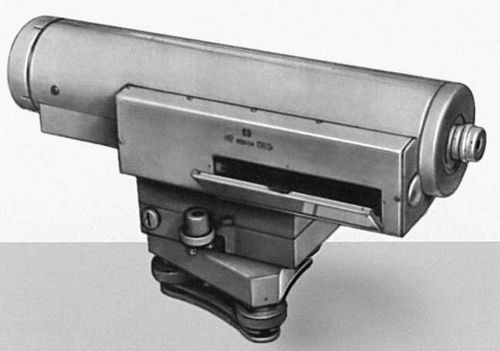

Нивелир (от франц. niveler — выравнивать, niveau — уровень), геодезический инструмент для измерения превышения точек земной поверхности — нивелирования, а также для задания горизонтальных направлений при монтажных и т.п. работах. Наибольшее распространение имеют оптико-механические Нивелир, снабженные зрительной трубой, при помощи которой производят отсчёт по рейке. Перед отсчётом визирную линию зрительной трубы устанавливают горизонтально при помощи уровня; в Нивелир с самоустанавливающейся линией визирования это осуществляется автоматически. Главное требование, предъявляемое к Нивелир с уровнем, — обеспечение близкого к параллельному и достаточно стабильного по времени и при изменениях температуры взаимного положения визирной линии и оси уровня, достигаемого при выверке инструмента, которую приходится часто повторять. Главным образом для упрощения выверки были созданы весьма разнообразные и многочисленные типы Нивелир, различающиеся родом соединения между собой трёх основных частей Нивелир — зрительной трубы, уровня и подставки. Так, уровень может быть скреплен с трубой, перекладываемой на подставке, или с этой подставкой и т.д. Однако оказались наиболее стабильными и получили наибольшее распространение так называемые глухие Нивелир, в которых уровень и труба наглухо соединены с подставкой (рис. 1). Для облегчения установки пузырька уровня в нуль-пункт и повышения её точности глухие Нивелир часто снабжают элевационным винтом (рис. 2). Подставкой в этой схеме являются все детали, соединяющие зрительную трубу с горизонтальной осью. По точности Нивелир делятся на высокоточные, точные и технические, дающие на 1 км хода ошибки, не превышающие, соответственно, 0,5—1,0 мм, 4—8 мм и 15 мм. Рис. 1. Высокоточный глухой нивелир Н2. Рис. 2. Принципиальная схема глухого нивелира с элевационным винтом: 1 — зрительная труба; 2 — объектив; 3 — сетка нитей; 4 — окуляр; 5 — визирный луч; 6 — ось уровня; 7 — уровень; 8 — горизонтальная ось; 9 — элевационный винт; 10 — контрпружина элевационного винта; 11 — вертикальная ось; 12 — трегер с подъёмными винтами. Изредка применяют гидростатические Нивелир, в которых используется свойство сообщающихся сосудов. Многочисленные попытки создания так называемых нивелиров-автоматов, определяющих превышения интегрированием по пройдённому пути углов наклона движущейся по местности повозки (велосипеда, автомобиля и т.д.), пока (1974) не дали приемлемых результатов.
Лит.: ГОСТ 10528-69, Нивелиры; Гусев Нивелир А., Маркшейдерско-геодезические инструменты и приборы, 2 изд., М., 1968; Деймлих Ф., Геодезическое инструментоведение, М., 1970. Г. Г. Гордон. |
||||||||||||||||||||||||||||||||||||||||||||||
|
