Нормалемер, зубоизмерительный прибор для определения длины общей нормали цилиндрических зубчатых колёс, т. е. для измерения расстояния между разноимёнными боковыми поверхностями зубьев.

  Впервые измерение длины общей нормали (рис., а) как контролируемого параметра для оценки толщины зуба цилиндрического зубчатого колеса предложено Е. Вильдхабером в 1923 (США). В 1943 Б. А. Тайц (СССР) исследовал возможность определения колебаний длины общей нормали для оценки части кинематической погрешности (при выяснении причин неравномерности вращения колёс, в частности от неточности зубообрабатывающего станка).

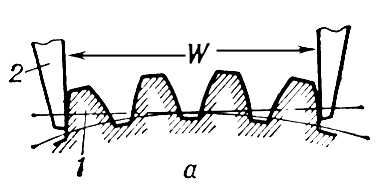

Рис. а. Схема измерения нормалемером длины общей нормали: 1 — контролируемое колесо; 2 — измерительный наконечник; W — длина общей нормали.

  При определении длины общей нормали можно использовать любые измерительные средства для наружных линейных измерений, имеющие 2 параллельные измерительные поверхности, которые можно ввести во впадины между зубьями, например штангенциркуль (см. Штангенинструмент). В основу устройства современного Нормалемер положен этот принцип. Конструктивно Нормалемер отличаются формой наконечников, видом отсчётных устройств, оформлением и т.п. Применяют обычно накладные Нормалемер с пределами измерений в диапазоне от 0 до 700 мм. Некоторые станковые зубоизмерительные приборы снабжаются сменными наконечниками для измерения длины общей нормали (предел измерения обычно до 320 мм). Наибольшее распространение получил накладной Нормалемер на базе микрометра (т. н. зубомерный микрометр) с измерительными пятками в виде 2 плоских дисков. Удобен в эксплуатации Нормалемер со стрелочной отсчётной головкой (рис., б), по показаниям которой можно судить о длине общей нормали и колебании её размера.

Рис. б. Общий вид накладного нормалемера с отсчётной головкой: 1 — контролируемое колесо; 2 — измерительный наконечник; 3 — отсчётная головка; 4 — арретир; 5 — стопор.



  Лит.: Тайц Б. А., Марков Нормалемер Нормалемер, Нормы точности и контроль зубчатых колес, Л., 1962; Тайц Б. А., Точность и контроль зубчатых колёс, М., 1972.

  Нормалемер Нормалемер Марков.
