Опалубка (от палуба, опалубить — покрыть настилом из досок и т.п.), совокупность элементов и деталей, предназначенных для придания требуемой формы монолитным бетонным или железобетонным конструкциям, возводимым на строительной площадке. Выбор типа Опалубка определяется характером бетонируемых конструкций или сооружений, соотношением их геометрических размеров, принятой технологией производства работ, климатическими условиями.

  Наиболее распространена разборно-переставная мелкощитовая Опалубка Она состоит из отдельных щитов, замков для их соединения, поддерживающих элементов, воспринимающих нагрузки, и креплений. Щиты и поддерживающие элементы могут быть выполнены из древесины, фанеры, стали (рис. 1), синтетических материалов или различных их комбинаций. При изготовлении Опалубка из металла возможна предварительная укрупнительная сборка щитов в панели или пространственные блоки и последующий механизированный монтаж и демонтаж их, что резко повышает производительность труда. Из элементов разборно-переставной Опалубка можно собрать практически любую форму для бетонирования конструкций фундаментов, стен (при высоте 10—15 м), перекрытий, покрытий и пр. По достижении бетоном прочности, допускающей распалубливание, Опалубка разбирается и переставляется на новое место. При бетонировании в условиях температур ниже О °С щиты Опалубка могут утепляться или оборудоваться нагревателями (термоактивная Опалубка). Используются преимущественно электрические нагреватели. Термореактивная Опалубка впервые была разработана в СССР (инженер И. И. Богатыревым) и применена в 1950-х гг.

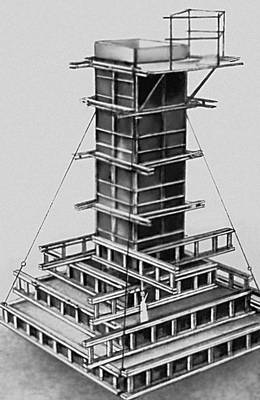

Рис. 1. Общий вид стальной разборно-переставной мелкощитовой опалубки ступенчатого фундамента.

  Разборно-переставная крупнощитовая Опалубка выполняется из деревянных каркасных щитов повышенной несущей способности (массой 150—500 кг) и креплений. Усиленные ребра каркаса Опалубка позволяют отказаться от поддерживающих элементов (схваток). Тяжи, удерживающие щиты, крепятся к стальным анкерам, закладываемым в основание или в ранее уложенный бетон сооружения. Монтаж и демонтаж крупнощитовой Опалубка осуществляются с помощью подъёмных механизмов.

  Скользящая Опалубка (рис. 2) состоит из щитов (стальных, деревянных или комбинированных) высотой 1100—1500 мм, связанных между собой стальными домкратными рамами. На рамы опираются фермы или прогоны рабочего настила, с которого производится укладка бетонной смеси и установка арматуры. К рамам подвешиваются подмости, позволяющие производить первоначальную отделку бетонируемых конструкций. Устанавливаемые на рамах гидравлические (наиболее распространены) или электрические подъёмники (домкраты) обеспечивают одновременное вертикальное движение (скольжение) всей Опалубка по бетонируемой конструкции, при этом освобождается затвердевший бетон. Скользящая Опалубка применяется главным образом при возведении стен, резервуаров силосов, труб и др. сооружений высотой не менее 12—15 м.

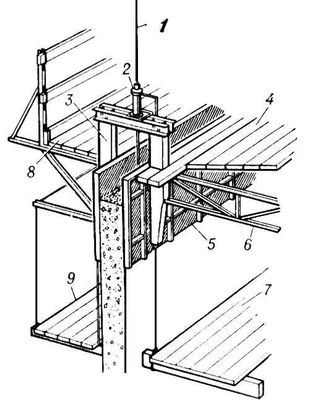

Рис. 2. Скользящая опалубка (фрагмент): 1 — домкратный стержень; 2 — гидравлический домкрат; 3 — домкратная рама; 4 — рабочий настил; 5 — щит опалубки; 6 — каркас рабочего настила; 7 — внутренние подвесные подмости; 8 — козырёк по наружному периметру опалубки; 9 — наружные подвесные подмости.

Подъёмно-переставная Опалубка сочетает конструктивные признаки скользящей и разборно-переставной. Состоит из щитов, специальных креплений и устройств для отрыва Опалубка от бетона и её вертикального перемещения. Рабочий настил обычно опирается на бетонируемую конструкцию. Используется в основном для возведения высоких сооружений переменного сечения (труб, градирен и т.п.). При бетонировании уникальных сооружений (таких, например, как Останкинская телебашня) применяются специальные самоподъёмные механизмы. Для защиты от атмосферных осадков, ветра и низких температур на Опалубка устанавливаются т. н. тепляки.

  Горизонтально-перемещаемая (катучая) Опалубка состоит из стальных или деревянных щитов и каркаса, смонтированного на тележках или полозьях. Опалубка перемещается по рельсам или направляющим с помощью электродвигателей или лебёдок. Применяется при возведении конструкций и сооружений значительной протяжённости: стен, перекрытий, покрытий, тоннелей, коллекторов, водоводов, небольших плотин и др.

  Блок-форма представляет собой пространственную конструкцию, состоящую из стальных щитов, каркаса, креплений и приспособлений для отрыва щитов от бетона. Монтаж и демонтаж блок-форм осуществляются с помощью подъёмных механизмов. Блок-формы используются преимущественно для бетонирования отдельно стоящих конструкций (фундаментов, колонн и др.).

  Несъёмная Опалубка применяется в тех случаях, когда её разборка затруднена; иногда она выполняет функции изоляционной защиты, декоративной или специальной облицовки конструкции (сооружения). В качестве несъёмной Опалубка используются тканая металлическая сетка, железобетонные и керамические плиты, соединённые с основной конструкцией с помощью анкеров, асбестоцементные, стальные или пластмассовые листы.

  Особый вид Опалубка — т. н. горная Опалубка (передвижная, створчатая, секционная и др.), предназначенная для возведения бетонной крепи горных выработок.

  Работы, связанные с изготовлением, установкой и разборкой Опалубка, а также с обслуживанием механизмов и приспособлений для её перемещения, называются опалубочными работами.



  Лит.: Совалов И. Г., Топчий В. Д., Опалубочные работы, М., 1971; Руководство по применению опалубки для монолитных железобетонных конструкций, в. 1, М., 1972.

  В. Д. Топчий.
