Опоры линий электропередачи, конструкции для подвески проводов и грозозащитных тросов воздушных линий электропередачи (ЛЭП). Основные конструктивные элементы Опоры линий электропередачи: стойки, фундаменты, траверсы, тросостойки и оттяжки. Различают анкерные и промежуточные Опоры линий электропередачи Жёсткая и прочная конструкция анкерных опор выдерживает значительные усилия от натяжения проводов; анкерные Опоры линий электропередачи устанавливают в начале и в конце ЛЭП, на поворотах, при переходах через водные преграды и в горах (т. н. переходные Опоры линий электропередачи). Промежуточные опоры имеют менее прочную конструкцию; они служат главным образом для поддержания проводов и тросов на прямых участках трассы ЛЭП. Опоры линий электропередачи подразделяют также на транспозиционные (для изменения порядка расположения фаз), ответвительные, перекрёстные, повышенные, пониженные и др. По числу подвешиваемых проводов (цепей) Опоры линий электропередачи разделяют на однои многоцепные; по конструкции — на одностоечные, А-, Пи АП-образные, свободностоящие, с оттяжками. Устанавливают опоры на железобетонных фундаментах или непосредственно в грунте.

  Применяют деревянные, железобетонные и металлические Опоры линий электропередачи Деревянные Опоры линий электропередачи (рис. 1) устанавливают на ЛЭП напряжением до 220 кв (преимущественно на ЛЭП напряжением до 20 кв и в лесных районах). На изготовление Опоры линий электропередачи обычно идут сосновые и лиственничные столбы, пропитанные противогнилостным составом (антисептиком). Часто деревянные Опоры линий электропередачи укрепляют на железобетонных приставках (пасынках) или сваях. В конце 60-х гг. 20 в. за рубежом стали изготовлять Опоры линий электропередачи из клеёной древесины, что позволяло использовать короткомерный пиломатериал и увеличить прочность опор. Деревянные Опоры линий электропередачи дёшевы, сравнительно просты в изготовлении и надёжны в эксплуатации. Первая в СССР крупная ЛЭП — Каширская ГРЭС — Москва — напряжением 110 кв и протяжённостью 120 км была сооружена на деревянных опорах.

Рис. 1. Промежуточная деревянная свободностоящая П-образная опора, укреплённая на бетонных пасынках. Опоры линий электропередачи.

Рис. 1. Промежуточная деревянная свободностоящая П-образная опора, укреплённая на бетонных пасынках.

  Более высокую механическую прочность имеют железобетонные Опоры линий электропередачи (рис. 2), конструкции которых были разработаны в СССР впервые в 1933. Однако из-за отсутствия в то время индустриальной базы массовое применение их на строительстве ЛЭП всех напряжений началось лишь в 1955. Преимущества железобетонных Опоры линий электропередачи — простота конструкции и технологичность заводского изготовления. Такие Опоры линий электропередачи обычно кольцевого или прямоугольного сечения, их изготовляют в основном из предварительно напряженного железобетона. Наиболее распространены промежуточные одностоечные железобетонные Опоры линий электропередачи с металлическими траверсами, устанавливаемые непосредственно в грунте. Кроме того, на ЛЭП напряжением 110—500 кв широко используют промежуточные и анкерно-угловые железобетонные Опоры линий электропередачи с оттяжками.

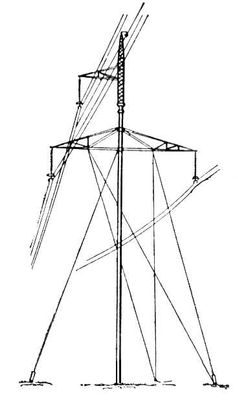

Рис. 2. Промежуточная железобетонная одностоечная опора с оттяжками. Опоры линий электропередачи.

Рис. 2. Промежуточная железобетонная одностоечная опора с оттяжками.

  Металлические Опоры линий электропередачи (рис. 3) обладают меньшей, чем железобетонные, массой и высокой механической прочностью, что позволяет создавать опоры значительной высоты, рассчитанные на большие нагрузки. Их применяют на ЛЭП всех напряжений, часто в сочетании с железобетонными промежуточными опорами. Металлические Опоры линий электропередачи незаменимы на линиях с большими механическими нагрузками (например, на переходах). Металлические Опоры линий электропередачи изготовляют в основном из стали, в отдельных случаях (за рубежом) из алюминиевых сплавов; для защиты от коррозии их окрашивают или оцинковывают. По способу изготовления металлические Опоры линий электропередачи делят на сварные, поступающие с заводов в виде готовых секций, и болтовые, которые собирают на трассе из отдельных элементов (раскосов, стержней, поясов) на болтах. Устанавливают металлические Опоры линий электропередачи на фундаментах.

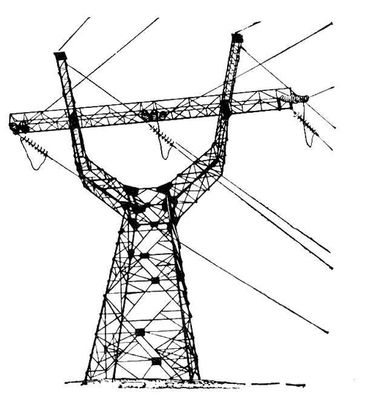

Рис. 3. Анкерная металлическая опора на повороте ЛЭП. Опоры линий электропередачи.

Рис. 3. Анкерная металлическая опора на повороте ЛЭП.



  Лит.: Правила устройства электроустановок, 4 изд., М. — Л., 1965; Справочник по строительству линий электропередачи, 3 изд., М., 1971.

  Ф. А. Магидин.
