Оптиметр (от греч. optós — видимый и...метр), прибор для измерения линейных размеров (относительным методом), преобразовательным элементом в котором служит рычажно-оптический механизм. Рычажной передачей является в механизме качающееся зеркало, оптическим преобразователем — автоколлимационная трубка (см. Автоколлиматор). Качающееся зеркало в измерительных приборах впервые применил немецкий инженер И. Сакстон в 1837. Прибор, в котором использовалось качающееся зеркало с автоколлимационной зрительной трубкой, впервые изготовлен в 1925 (фирма Цейс, Германия). Выпускаются вертикальные и горизонтальные Оптиметр, различающиеся только конструкцией станины. Оптический преобразователь Оптиметр — трубка может иметь окулярный или проекционный отсчёт (рис.). В трубке с проекционным отсчётом освещается лампой пластина, на которой с одной стороны от центра нанесена шкала, а с другой — индекс. В окулярной трубке пластина освещается «зайчиком» от специального зеркала. Изображение шкалы попадает сначала на неподвижное зеркало, а затем на зеркало, которое качается и занимает различные угловые положения в зависимости от положения измерительного стержня. В трубке с окулярным отсчётом нет неподвижного зеркала. После отражения от зеркала изображение шкалы попадает на вторую половину пластины (накладывается на индекс). Вторичное изображение шкалы, которое смещается относительно неподвижного индекса при перемещении стержня, проектируется с помощью зеркал на экран в проекционной трубке Оптиметр (или рассматривается через окуляр). Трубка Оптиметр имеет шкалу с ценой деления 1 мкм, предел измерения по шкале ± 100 мкм.

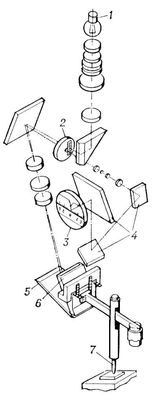

Схема оптиметра с проекционным отсчётом: 1 — лампа; 2 — пластина со шкалой и индексом; 3 — экран; 4 — проектирующие зеркала; 5 — неподвижное зеркало; 6 — качающееся зеркало; 7 — измерительный стержень. Оптиметр.

Схема оптиметра с проекционным отсчётом: 1 — лампа; 2 — пластина со шкалой и индексом; 3 — экран; 4 — проектирующие зеркала; 5 — неподвижное зеркало; 6 — качающееся зеркало; 7 — измерительный стержень.

Оптиметр с ценой деления 0,2 мкм и пределом измерения ± 25 мм известен под названием ультраоптиметр; его отличие от рассмотренной схемы заключается в том, что изображение шкалы дважды отражается от подвижного зеркала, благодаря чему увеличивается длина оптического рычага, что позволяет уменьшить цену деления.

  Оптиметр снабжаются съёмной оснасткой: приспособлениями для измерения среднего диаметра резьбы, размеров проволочек, длин концевых мер и т.п.; проекционной насадкой для окулярных трубок, электроконтактной головкой для измерения отверстий размерами от 1 до 13,5 мм (горизонтальный Оптиметр) и др.



  Лит. см. при ст. Оптический измерительный прибор.

  Н. Н. Марков.
