Оптический измерительный прибор в машиностроении, средство измерения, в котором визирование (совмещение границ контролируемого размера с визирной линией, перекрестием и т.п.) или определение размера осуществляется с помощью устройства с оптическим принципом действия. Различают три группы Оптический измерительный прибор: приборы с оптическим способом визирования и механическим (или др., но не оптическим) способом отсчёта перемещения; приборы с оптическим способом визирования и отсчёта перемещения; приборы, имеющие механический контакт с измеряемым объектом, с оптическим способом определения перемещения точек контакта.

  Из приборов первой группы распространение получили проекторы для измерения и контроля деталей, имеющих сложный контур, небольшие размеры (например, шаблоны, детали часового механизма и т.п.). В машиностроении применяются проекторы с увеличением 10, 20, 50, 100 и 200, имеющие размер экрана от 350 до 800 мм по диаметру или по одной из сторон. Т. н. проекционные насадки устанавливают на микроскопах, металлообрабатывающих станках, различных приборах. Инструментальные микроскопы (рис. 1) наиболее часто используют для измерения параметров резьбы. Большие модели инструментальных микроскопов обычно снабжаются проекционным экраном или бинокулярной головкой для удобства визирования.

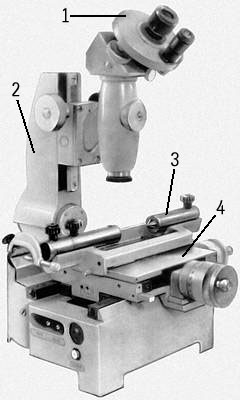

Рис. 1. Инструментальный микроскоп: 1 — головка со штриховой продольной сеткой; 2 — стойка; 3 — микропара; 4 — стол для установки детали.

  Наиболее распространённый прибор второй группы — универсальный измерительный микроскоп УИМ, в котором измеряемая деталь перемещается на продольной каретке, а головной микроскоп — на поперечной. Визирование границ проверяемых поверхностей осуществляется с помощью головного микроскопа, контролируемый размер (величина перемещения детали) определяется по шкале обычно с помощью отсчётных микроскопов. В некоторых моделях УИМ применено проекционно-отсчётное устройство. К этой же группе приборов относится компаратор интерференционный.

Приборы третьей группы применяют для сравнения измеряемых линейных величин с мерами или шкалами. Их объединяют обычно под общим назв. компараторы. К этой группе приборов относятся оптиметр,оптикатор,измерительная машина, контактный интерферометр, оптический длиномер и др. В контактном интерферометре (разработан впервые И. Т. Уверским в 1947 на заводе «Калибр» в Москве) используется интерферометр Майкельсона (см. в ст. Интерферометр), подвижное зеркало которого жестко связано с измерительным стержнем. Перемещение стержня при измерении вызывает пропорциональное перемещение интерференционные полос, которое отсчитывается по шкале. Эти приборы (горизонтального и вертикального типа) наиболее часто применяют для относительных измерений длин концевых мер при их аттестации. В оптическом длиномере (длиномер Аббе) вместе с измерительным стержнем (рис. 2)перемещается отсчётная шкала. При измерении абсолютным методом размер, равный перемещению шкалы, определяется через окуляр или на проекционном устройстве с помощью нониуса.

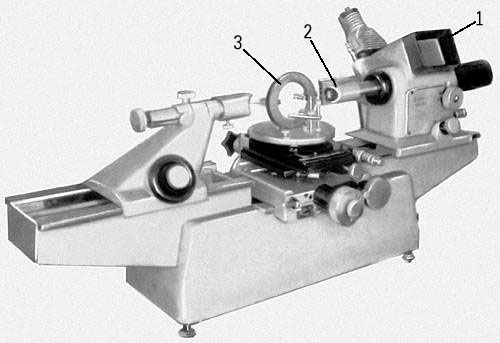

Рис. 2. Оптический длиномер: 1 — проекционное устройство; 2 — измерительный стержень; 3 — измеряемая деталь.

  Перспективным направлением в разработке новых типов Оптический измерительный прибор является оснащение их электронными отсчитывающими устройствами, позволяющими упростить отсчёт показаний и визирование, получать показания, усреднённые или обработанные по определённым зависимостям, и т.п.



  Лит.: Справочник по технике линейных измерений, пер. с нем., М., 1959; Оптические приборы для измерения линейных и угловых величин в машиностроении, М., 1964.

  Н. Н. Марков.
