Отражательные призмы, одна из групп призм оптических; характеризуются тем, что вошедшее в какое-либо из них оптическое излучение (свет) испытывает внутри призмы отражение от одной или последовательно от нескольких ограничивающих её полированных плоских поверхностей (граней). (Если пучок лучей света падает из окружающей среды на Отражательные призмы и выходит из призмы в среду не перпендикулярно к соответствующим граням, на этих гранях он преломляется.) Как и многие другие оптические призмы, Отражательные призмы часто не являются призмами в строго геометрическом смысле. От спектральных призм Отражательные призмы отличаются тем, что пространственно не разделяют проходящее излучение по его частотам (не вызывают дисперсии света), от поляризационных призм — отсутствием двойного лучепреломления (Отражательные призмы изготовляются большей частью из оптически изотропных материалов). Луч, падающий из окружающей среды на грань Отражательные призмы под некоторым углом a к ней, выходит обратно в среду, из той же или другой грани под таким же углом (при этом исходное направление луча может измениться на угол w¹ 0). Отражение от поверхностей Отражательные призмы в большинстве случаев является полным внутренним отражением; если угол падения луча на какую-либо отражающую грань меньше предельного, на эту грань снаружи наносится плёнка зеркально отражающего покрытия (серебро, алюминий). Введение в пучок лучей Отражательные призмы оптически эквивалентно постановке на его пути плоскопараллельной пластинки с толщиной, равной расстоянию, проходимому лучами в материале призмы,— при наклонном падении лучей на призму оно вызывает такое же поперечное смещение пучка и те же аберрации. Последние существенны лишь при работе с Отражательные призмы в сходящихся и расходящихся пучках лучей; если же Отражательные призмы расположена в параллельном пучке, её аберрации практически не сказываются на качестве изображения. Отражательные призмы для видимого света изготовляются из оптического стекла, для инфракрасного излучения — из прозрачных для него специальных сортов стекла, кремния, германия, флюорита, фтористого лития, йодистого цезия и др., для ультрафиолетового излучения — из кварца, флюорита, фтористого лития и др. Основные типы Отражательные призмы изображены на рис.

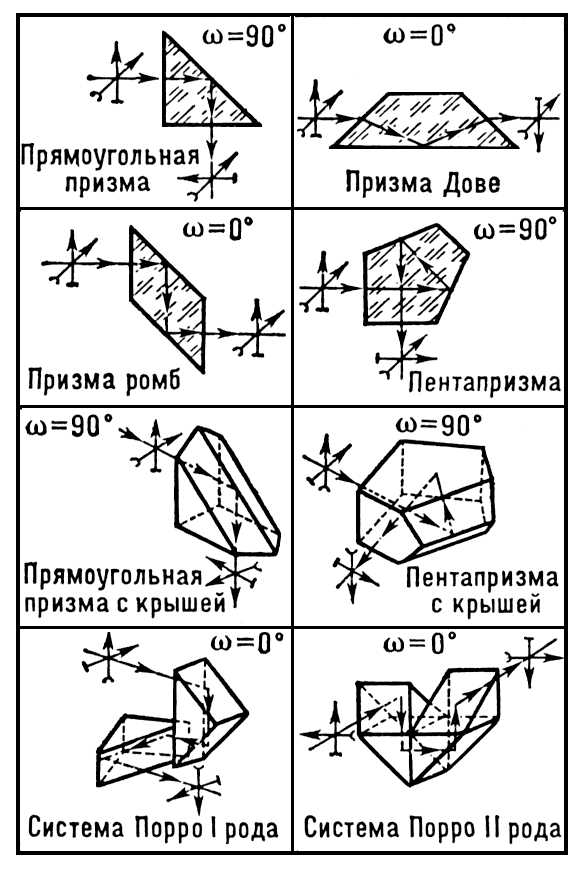

Наиболее распространённые отражательные призмы; w — угол отклонения луча; стрелки, перпендикулярные лучам, указывают ориентацию исходного изображения и изображения, преобразованного призмой.

  Отражательные призмы используют для изменения направления светового пучка, уменьшения габаритов (длины) оптических систем и преобразования изображения — его поворота на 180° или получения зеркального отображения (см. Оборачивающая система). Ход лучей в главном сечении Отражательные призмы подчиняется правилу оборачивания: Отражательные призмы с чётным числом отражающих граней даёт прямое изображение (ромб, пентапризма), с нечётным — зеркальное или перевёрнутое (прямоугольная Отражательные призмы, призма Дове). Это правило неприменимо, если отражение лучей происходит в разных сечениях; например, в прямоугольной Отражательные призмы с крышей получают прямое изображение. (Любая Отражательные призмы может быть превращена в Отражательные призмы с крышей, если заменить одну из её отражающих граней двумя, угол между которыми составляет 90°. Назначение крышеобразных Отражательные призмы— обеспечить поворот изображения справа налево и наоборот.) Для одновременного выполнения нескольких функций (изменение габаритов, направления, оборачивание изображения) применяют сложные комбинации из нескольких Отражательные призмы, например системы Порро I и II родов.

  Л. Н. Капорский.
