Пирометры (от греч. pýr — огонь и ...метр), приборы для измерения температуры непрозрачных тел по их излучению в оптической диапазоне спектра. Тело, температуру которого определяют при помощи Пирометры, должно находиться в тепловом равновесии и обладать коэффициентом поглощения, близким к единице (см. Пирометрия). Распространены яркостные, цветовые и радиационные Пирометры Основным типом является яркостный Пирометры, обеспечивающий наибольшую точность измерений температуры в диапазоне 10³—10⁴К. В простейшем визуальном яркостном Пирометры с исчезающей нитью (рис. 1) объектив фокусирует изображение исследуемого тела на плоскость, в которой расположена нить (ленточка) эталонной лампы накаливания. Через окуляр и красный фильтр, позволяющий выделять узкую спектральную область около длины волны l_э = 0,65 мкм, нить рассматривают на фоне изображения тела и, изменяя ток накала нити, добиваются выравнивания яркостей нити и тела (нить в этот момент становится неразличимой). Шкала прибора, регистрирующего ток накала, прокалибрована обычно в °С или К, и в момент выравнивания яркостей прибор показывает так называемую яркостную температуру (T_b) тела. Истинная температура тела Т определяется на основе законов теплового излучения Кирхгофа и Планка по формуле:

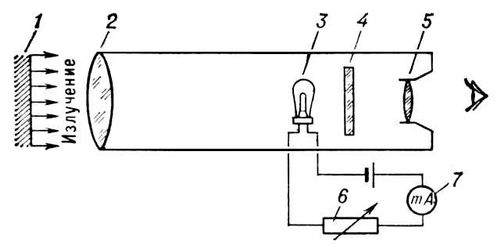

Рис. 1. Принципиальная схема визуального яркостного пирометра с исчезающей нитью: 1 — источник излучения; 2 — оптическая система (телескоп пирометра); 3 — эталонная лампа накаливания; 4 — фильтр с узкой полосой пропускания; 5 — объектив; 6 — реостат, которым регулируют ток накала; 7 — измерительный прибор (миллиамперметр).

  Т = TbC2/(C₂ + l _эТь Ina_l,T), (1)

где C₂= 0,014388 м ×К, a_{l, T} — коэффициент поглощения тела, l _э — эффективная длина волны Пирометры

  Точность результата в первую очередь зависит от строгости выполнения условий пирометрия, измерений (a_{l, T}» 1 и др.). В связи с этим наблюдаемой поверхности придают форму полости. Основная инструментальная погрешность обусловлена нестабильностью температурной лампы. Заметную погрешность могут вносить также индивидуальные особенности глаза наблюдателя. У фотоэлектрических Пирометры (рис. 2) этот вид погрешности отсутствует. Погрешность образцовых лабораторных фотоэлектрических Пирометры не превышает сотых долей градуса при Т = 1000 °С. Промышленные серийные фотоэлектрические Пирометры обладают на порядок большей погрешностью, визуальные — ещё на порядок большей. Образцовые яркостные Пирометры приняты в качестве основных интерполяционных приборов, определяющих Международную практическую температурную шкалу (МПТШ-68) при температурах выше точки затвердевания золота (1064,43 °С).

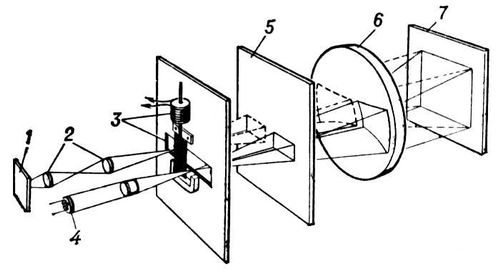

Рис. 2. Оптическая система автоматического фотоэлектрического пирометра: 1 — источник излучения; 2 — линзы оптической системы; 3 — модулятор, попеременно пропускающий излучение источника и эталонной лампы 4 к фотоэлементу 7; 5 — фильтр с узкой частотной полосой пропускания; 6 — погнутая линза. Фотоэлемент поочерёдно освещается то источником, то лампой. При неравенстве создаваемых ими освещённостей в цепи фотоэлемента возникает переменная составляющая фототока, амплитуда которой пропорциональна разности освещённостей. При измерениях ток накала лампы регулируют так, чтобы переменная составляющая фототока стала равна нулю.

  Для измерения температуры тел, у которых a » const в оптическом диапазоне спектра, применяют цветовые Пирометры Этими Пирометры определяют отношение яркостей обычно в синей и красной областях спектра b₁(l₁, T)/b₂(l₂, T) (например, для длин волн l₁ = 0,48 мкм и l₂ = 0,60 мкм). Шкала прибора прокалибрована в °С и показывает цветовую температуру T_c. Истинная температура Т тела определяется по формуле

.(2)

  Цветовые Пирометры менее точны, менее чувствительны и более сложны, чем яркостные; применяются в том же диапазоне температур.

  Наиболее чувствительны (но и наименее точны) радиационные Пирометры, или Пирометры суммарного излучения, регистрирующие полное излучение тела. Действие их основано на Стефана — Больцмана законе излучения и Кирхгофа законе излучения. Объектив радиационных Пирометры фокусирует наблюдаемое излучение на приёмник (обычно термостолбик или болометр), сигнал которого регистрируется прибором, прокалиброванным по излучению абсолютно чёрного тела и показывающим радиационную температуру T_r. Истинная температура определяется по формуле

 (3)

где a_T— полный коэффициент поглощения тела. Радиационными Пирометры можно измерять температуру, начиная с 200°С. В промышленности Пирометры широко применяют в системах контроля и управления температурными режимами разнообразных технологических процессов.



  Лит.: Рибо Г., Оптическая пирометрия, пер. с франц., М. — Л., 1934; Гордов А. Н., Основы пирометрии, 2 изд., М., 1971.

  В. Н. Колесников.
