Разрешающая способность фотографирующей системы, характеризует её способность раздельно воспроизводить мелкие детали объекта; определяется наибольшим значением частоты штрихов регулярной одномерной решётки — миры, при котором в фотоизображении эти штрихи ещё могут быть различены (не сливаются). Разрешающая способность (в фотографии) измеряют с помощью резольвометров и выражают обычно в мм—1, т. е. числом штрихов на 1 мм. Для различных современных фотоматериалов Разрешающая способность (в фотографии) чаще всего заключена в пределах 70—300 мм—1 , а для специальных материалов, используемых в голографии, может составлять 2000 мм—1 и более.

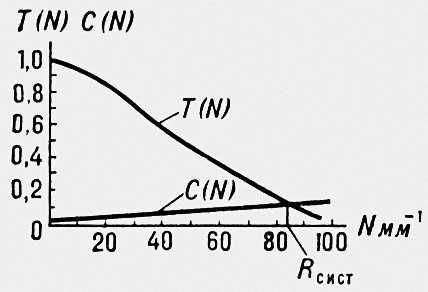

График функции передачи модуляции, на котором коэффициент передачи модуляции T(N) представлен как функция пространственной частоты решётки N (величины, обратной её периоду). Кривая C(N) контрастной чувствительности глаза характеризует остроту зрения. Точка пересечения этих двух кривых даёт величину разрешающей способности фотографирующей системы R<sub>сист</sub>. Разрешающая способность (в фотографии).

График функции передачи модуляции, на котором коэффициент передачи модуляции T(N) представлен как функция пространственной частоты решётки N (величины, обратной её периоду). Кривая C(N) контрастной чувствительности глаза характеризует остроту зрения. Точка пересечения этих двух кривых даёт величину разрешающей способности фотографирующей системы Rсист.

  Физическая природа Разрешающая способность (в фотографии) связана как с конечностью Разрешающая способность (в фотографии) оптических систем, так и со значительностью оптической толщины эмульсионных слоев фотоматериалов (состоящих из взвешенных в желатине высокодисперсных — 0,1—3 мкм — микрокристаллов галоидного серебра с концентрацией 108—1010см3). Этим при большом различии преломления показателей желатина и галоидного серебра обусловлено сильное рассеяние света в фотослое, за счёт которого оптическое излучение распространяется за пределы образуемого объективом на слое изображения оптического. Т. о., границы элементов фотоизображения «размываются» по сравнению с оптическим изображением. Кроме того, на Разрешающая способность (в фотографии) влияют поглощение света в желатине на пути между серебряными микрокристаллами и различие в светочувствительности последних. Разрешающая способность (в фотографии) зависит от экспозиции — она максимальна для нижней и средней частей прямолинейного участка характеристической кривой фотоматериала (см. также Сенситометрия). Зависимость Разрешающая способность (в фотографии) от контраста фотографического изображения решётки на фотослое можно выразить формулой Rk =Rмакс, где Rмакс — Разрешающая способность (в фотографии) для К = 1, К = (Емакс — Емин)/(Емакс + Емин); Емакс и Емин — осщённости изображений светлых и тёмных полос. Разрешающая способность (в фотографии) мало зависит от типа проявителя и условий проявления, но сильно — от длины волны экспонирующего света. Она заметно выше при освещении ультрафиолетовым излучением (сильно поглощаемым эмульсионным слоем), а её зависимость от длины волны в области сенсибилизации оптической различна для крупнозернистых и мелкозернистых эмульсий.

  Разрешающая способность (в фотографии) Rcист двухкомпонентной фотографической системы, состоящей из объектива с Разрешающая способность (в фотографии) R (в воздушном изображении) и фотослоя с Разрешающая способность (в фотографии) R, может быть определена лишь по приближённым эмпирическим формулам вида 1/R aоб + 1/R aсл = m/Rcист, где 1 £a£ 2, 1£m £ 1,25. Разрешающая способность (в фотографии) многокомпонентных систем с учётом ухудшения изображения, вносимого несколькими факторами (объектив, фотослой, турбулентность атмосферы между объектом и объективом, сдвиг изображения за время экспонирования и др.), описывают функциями передачи модуляции (ФПМ), называемых также частотно-контрастными характеристиками и характеризующими качество воспроизведения решёток различных пространственных частот. При определённых условиях ФПМ многокомпонентной системы можно считать равной произведению ФПМ отдельных компонентов. Если ФПМ системы определена, то Разрешающая способность (в фотографии) системы можно найти как точку пересечения кривой ФПМ и кривой контрастной чувствительности глаза в конкретных условиях рассматривания фотоизображения решётки в микроскоп (рис.).



  Лит.: Качество фотографического изображения, М. — Л., 1964; Миз К., Джеймс Т., Теория фотографического процесса, пер. с англ., Л., 1973.

  М. Я. Шульман.
