Структурные карты, карты, отображающие какую-либо опорную геологическую поверхность (кровля или подошва стратиграфических подразделений, маркирующие слои и горизонты, поверхности несогласий, разрывных разрушений, залежей полезных ископаемых, водоносных горизонтов и т.п.), скрытую на глубине. При построении Структурные карты используются данные, полученные при геологической съёмке, бурении скважин, проведении горных выработок или при геофизических исследованиях, по которым устанавливаются высотные отметки опорной поверхности в разных точках площади исследования. Изображение формы и глубины залегания даётся с помощью стратоизогипс, методика построения которых аналогична изогипсам с учётом всех данных геологического строения территории (рис.). Масштабы зависят от назначения карт: мелкомасштабные карты (1:1 000 000) применяются обычно для изображения поверхности фундамента платформ; крупномасштабные (1:50 000, 1:10 000 и крупнее) — для определения форм залегания и проектирования разведки и подсчёта запасов полезных ископаемых.

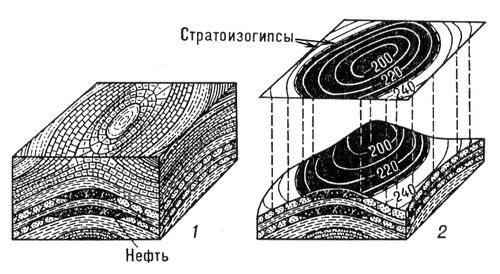

1 — блок-диаграмма антиклинальной складки с нефтеносным пластом; 2 — структурная карта (вверху) и блок-диаграмма (внизу) этого же участка со снятой верхней частью пород по кровле нефтеносного пласта; цифрами указаны абсолютные высоты стратоизогипс в м.

  Важное значение в практике поисков, разведки и эксплуатации полезных ископаемых имеют также структурно-геологические карты, которые совмещают Структурные карты и карты геологического строения местности или какого-либо подземного горизонта; они имеют большое значение для проведения разведочных и эксплуатационных работ при разработке месторождений полезных ископаемых. См. также Геологические карты.



  Лит.: Высоцкий И. В., Структурно-геологическая съемка, М. — Л., 1946; Михайлов А. Е., Структурная геология и геологическое картирование, 3 изд., М., 1973.

  Г. Д. Ажгирей, А. Е. Михайлов.
