Геологические карты, отображают геологическое строение какого-либо участка верхней части земной коры. Представляют собой результат геологической съёмки. Могут быть составлены также на основании обработки материалов, накопленных при геологических исследованиях. Геологические карты позволяют делать заключения о строении и развитии земной коры, закономерностях распространения полезных ископаемых; служат основой при проектировании поисковых и разведочных работ, проведении инженерно-геологических изысканий, строительных работ, изысканий по водоснабжению и мелиорации.

  В зависимости от содержания и предназначения различают: собственно Геологические карты, карты антропогеновых (четвертичных) отложений, тектонические, литологические, палеогеографические, гидрогеологические, инженерно-геологические, карты полезных ископаемых, прогнозные и геохимические.

  Наибольшее значение имеют собственно Геологические карты (см. образец карты), на которых с помощью качественного фона (цветного и штрихового), буквенных, цифровых и других условных знаков показываются возраст, состав и происхождение горных пород, условия их залегания и характер границ между отдельными комплексами. Цветной фон служит для обозначения возраста осадочных, вулканогенных и метаморфических пород. Штриховыми знаками обозначается состав пород. Исключение представляют интрузивные и некоторые вулканогенные породы, состав которых условно изображается цветом или буквами. Существуют также одноцветные Геологические карты, показывающие и состав пород, и их возраст штриховыми обозначениями. Все условные обозначения с пояснениями к ним выносятся в таблицу условных обозначений (легенду) карты. На прилагаемой вклейке даны образцы общей красочной легенды и индексикации геологических образований, которые рекомендуются инструкцией по составлению и подготовке к изданию листов Государственной геологической карты СССР масштаба 1:200 000 (изд. 1969), которая вносит некоторые изменения в принятые ранее буквенные обозначения. Так, вместо индексов Pg (палеоген), Cr (мел), Cm (кембрий), Pt (протерозой), А (архей) введены новые обозначения этих систем (см. карту). Наиболее просто изображаются горизонтально залегающие слои. Границы между слоями находятся на равной высоте, и их рисунок на карте повторяет изгибы горизонталей рельефа (рис. 1). При наклонном залегании слоев их изображение становится более сложным, т.к. форма их выхода на поверхность зависит от угла наклона пород и неровностей рельефа. Границы между слоями на карте приобретают вид извилистых линий, пересекающих горизонтали (рис. 2). Складчатые формы залегания горных пород обозначаются на Геологические карты в виде извилистых и замкнутых контуров. При этом антиклинали выражаются выходами в центре древних слоев, а синклинали — наиболее молодых (рис. 3). Разрывные нарушения (сбросы, взбросы, надвиги и др.) изображаются на Геологические карты резким смещением геологических границ и непосредственным соприкосновением по поверхностям совмещения разновозрастных толщ (рис. 4). Глубинные кристаллические породы (граниты, габбро и др.), образующие интрузивные тела (батолиты, лакколиты, штоки и др.), обычно срезают контакты между слоями вмещающих их толщ. Соотношения в залегании интрузивных и вмещающих пород легко выявляются на Геологические карты

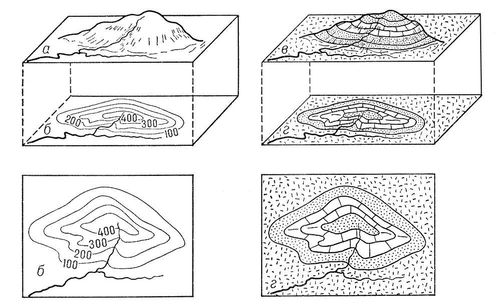

Рис. 1. Общий вид холма (а) и его изображение на топографической карте (б); общий вид холма и образующих его слоёв песчаника и известняка (в); изображение их на геологической карте (г).

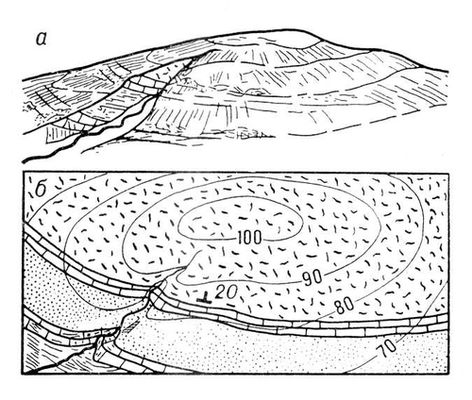

Рис. 2. Общий вид серии наклонно залегающих слоев (а) и их изображение на геологической карте (б).

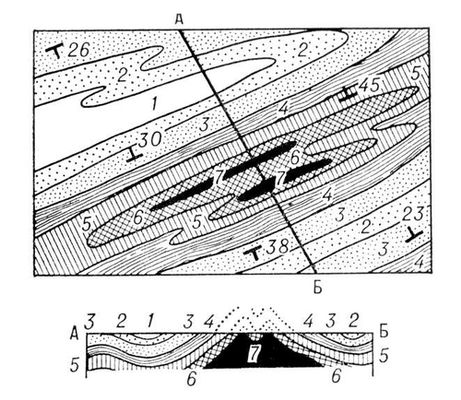

Рис. 3. Геологическая карта, изображающая складчатую структуру: 1 — наиболее молодые слои (в центре синклинали), 7 — наиболее древние (в ядре антиклинали); внизу разрез по линии АБ.

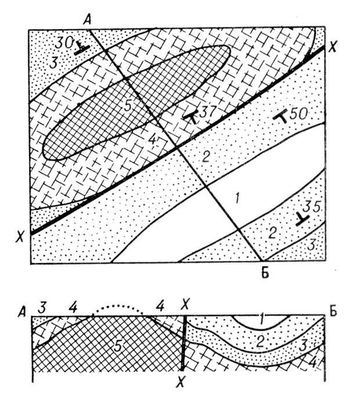

Рис. 4. Складка, разорванная сбросом Х — X, 1 — наиболее молодые слои, 5 — наиболее древние; внизу разрез по линии АБ.

  Геологические карты антропогеновых (четвертичных) отложений отражают распространение, возраст, состав, мощность и происхождение пород четвертичного возраста. На них указываются границы различных стадий оледенения, морских трансгрессий и регрессии, границы распространения многолетнемёрзлых горных пород. На собственно Геологические карты породы антропогенового (четвертичного) возраста сохраняются в тех случаях, когда они имеют морское происхождение или включают месторождения полезных ископаемых (например, россыпного золота, олова и т.д.), а также тогда, когда их мощность оказывается значительной и восстановить строение коренных пород под покровом рыхлых отложений крайне трудно.

  Литологические карты служат для изображения (обычно штриховыми обозначениями) состава и условий залегания пород, обнажённых на поверхности или скрытых под покровом четвертичных отложений.

  Палеогеографические карты строятся для какого-либо отрезка времени геологической истории. На них показывается распространение суши и моря; указывается состав осадков или фации и их мощности.

  Инженерно-геологические карты, помимо данных о возрасте и составе пород, показывают их физические свойства: пористость, проницаемость, прочность и др. данные, необходимые при проектировании хозяйственных объектов.

  Карты полезных ископаемых составляются на геологической основе, на которой знаками и цветом показываются распространённые на данной территории группы полезных ископаемых (горючие, металлические, неметаллические и др.) и отдельные виды минерального сырья. Для каждого вида полезных ископаемых выделяются промышленные и непромышленные месторождения и проявления. На карты наносятся также все прямые и косвенные признаки полезных ископаемых.

  Прогнозные карты отражают закономерности размещения различных видов минерального сырья или их комплексов. Они составляются на геологической основе и дают перспективную оценку отдельных элементов геологического строения отдельных районов в отношении полезных ископаемых. На картах отражается достоверность и обоснованность участков, рекомендуемых для постановки более детальных поисковых или разведочных работ с учётом геолого-экономических условий каждого участка.

  По масштабам Геологические карты делятся на четыре группы: мелкомасштабные, среднемасштабные, крупномасштабные и детальные. Мелкомасштабные Геологические карты (от 1:500000 и мельче) дают представление о геологическом строении всей площади какого-либо региона, государства, материка или всего мира. Примером может служить геологическая карта СССР масштаба 1:2500000 (изд. 1966). Среднемасштабные Геологические карты (1:200000, 1:100000) составляются с целью изображения основных черт геологического строения территории и прогнозной оценки её в отношении полезных ископаемых. Крупномасштабные Геологические карты (1:50000, 1:25000) служат для более подробного освещения геологического строения районов, перспективных в отношении месторождений полезных ископаемых или предназначенных для с.-х. освоения, строительства городов, предприятий, гидростанций и пр. Детальные Геологические карты (1:10000 и крупнее) позволяют решать вопросы, связанные с закономерностями размещения рудных тел, с подсчётом запасов полезных ископаемых и возможностями промышленного и гражданского строительства. Средне-, крупномасштабные и детальные Геологические карты сопровождаются стратиграфическими колонками и геологическими разрезами. См. также ст. Геология.



  Лит.: Методическое руководство по геологической съемке и поискам, М., 1954; Инструкция по составлению и подготовке к изданию геологической карты и карты полезных ископаемых масштаба 1:1000000, М., 1955; Инструкция по составлению и подготовке к изданию листов государственной геологической карты СССР масштаба 1:200000, М., 1969; Инструкция по составлению и подготовке к изданию геологической карты масштаба 1:50000, М., 1962; Михайлов А. Е., Основы структурной геологии и геологического картирования, 2 изд., М., 1967.

А. Е. Михайлов.
