Шарнирный четырёхзвенник, плоский механизм, составленный из четырёх звеньев, образующих вращательные кинематические пары (шарниры). Шарнирный четырёхзвенник (рис.) состоит из неподвижного звена 0 (стойки), двух вращающихся звеньев 1 и 3 и соединит. звена 2, которое наз. также шатуном. Вращающееся звено называется кривошипом, если оно может совершать полный оборот относительно оси вращения, и коромыслом, если оно может совершать только часть оборота. По виду вращающихся звеньев Шарнирный четырёхзвенник подразделяются на кривошипно-коромысловые, двухкривошипные и двухкоромысловые. Кривошипно-коромысловый Шарнирный четырёхзвенник применяется для преобразования непрерывного вращения кривошипа в возвратно-вращательное движение коромысла. В технологических машинах кривошип получает движение от главного вала, а с коромыслом связан рабочий орган, выполняющий заданную технологическую операцию. Двухкривошипный Шарнирный четырёхзвенник служит для преобразования равномерного вращения в неравномерное вращение одного направления и применяется в тех машинах, где рабочий орган должен при движении в одном направлении иметь на некотором участке скорость, значительно превышающую среднюю скорость. Двухкоромысловый Шарнирный четырёхзвенник применяется преимущественно в приборах и служит для механического воспроизведения заданной функции (например, y=lgx). Шарнирный четырёхзвенник используется также для воспроизведения движения точки по заданной кривой, в частности по отрезку прямой линии (например, Чебышева параллелограмм).

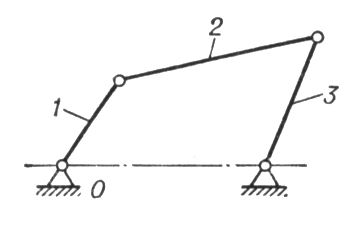

К ст. Шарнирный четырёхзвенник.

  Н. И. Левитский.
