Шпалоподбивочная машина (ШПМ), путевая машина для уплотнения балластного слоя верхнего строения пути. Бывают циклического и непрерывного действия. Циклическая ШПМ на ж.-д. ходу уплотняет (подбивает) балластный слой отдельно под каждой шпалой. Её рабочими органами служат вертикальные подбойки (16 или 32), одновременно колеблющиеся под воздействием эксцентрикового вала, а также попарно сближающиеся и расходящиеся с помощью механизма обжатия (рис.). Для вращения эксцентрикового вала и механизма обжатия используют двигатель внутреннего сгорания с механическим или гидравлическим приводом. Колеблющиеся подбойки ШПМ заглубляются в балластный слой под подбиваемой шпалой, сближаются, подавая балласт под неё, затем расходятся, поднимаются и ШПМ переезжает к другой шпале. Продолжительность цикла подбивки 6—8 сек. Их производительность до 700 шпал/ч. Разработаны также циклическая ШПМ, подбивающие одновременно две шпалы. (Их производительность до 2000 шпал/ч.) Современные ШПМ оснащаются автоматическими выправочными системами, состоящими из прожектора (или лазера), устанавливаемого на расстоянии до 150 м впереди ШПМ на тележке и посылающего в сторону машины световой луч, и фотоприёмника, соединённого с выправляемым путём. Подъём рельсо-шпальной решётки происходит до тех пор, пока луч не попадёт на фотоприёмник.

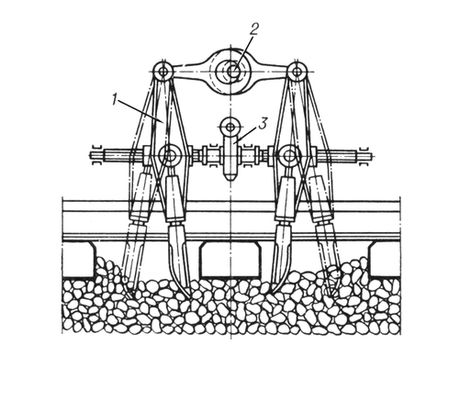

Схема рабочего органа шпалоподбивочной машины: 1 — подбойка: 2 — эксцентриковый вал; 3 — механизм обжатия. Шпалоподбивочная машина.

Схема рабочего органа шпалоподбивочной машины: 1 — подбойка: 2 — эксцентриковый вал; 3 — механизм обжатия.

  Рабочими органами ШПМ непрерывного действия на ж.-д. или гусеничном ходу служат подвешенные на рессорах подбивочные плиты клиновидной формы, внутри которых установлены вибраторы. Уплотнение балластного слоя осуществляется за счёт вибрации и клиновидной формы плит, двигающихся параллельно торцам шпал. На этом же принципе работает выправочно-подбивочно-отделочная машина (ВПО), которая в автоматическом режиме выполняет комплекс работ по выправке пути, уплотнению балластного слоя, планировке и уплотнению откосов. Для установки рельсо-шпальной решётки в необходимом положении ВПО имеет электромагниты и гидроцилиндры для захвата, подъёма и сдвига рельсо-шпальной решётки. Производительность машины ВПО-3000 до 3 км пути в час.

  При небольших объёмах работ используются ручные подбивочные механизмы (шпалоподбойки) с пневматическим или электрическим вибратором.

  С. А. Соломонов.
