Электрокардиография (от электро..., кардио... и ...графия), метод исследования сердечной мышцы путём регистрации биоэлектрических потенциалов работающего сердца. Сокращению сердца (систоле) предшествует возбуждение миокарда, сопровождающееся перемещением ионов через оболочку клетки миокарда, в результате которого изменяется разность потенциалов между наружной и внутренней поверхностями оболочки. Измерения при помощи микроэлектродов показывают, что изменение потенциалов составляет около 100 мв. В нормальных условиях отделы сердца человека охватываются возбуждением последовательно, поэтому на поверхности сердца регистрируется меняющаяся разность потенциалов между уже возбуждёнными и ещё не возбуждёнными участками. Благодаря электропроводности тканей организма, эти электрические процессы можно уловить и при размещении электродов на поверхности тела, где изменение разности потенциалов достигает 1—3 мв.

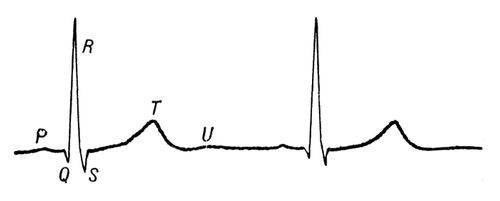

Нормальная кардиограмма.

Электрофизиологические исследования сердца в эксперименте проводились ещё в 19 в., однако внедрение метода в медицину началось после исследований Эйнтховена в 1903—24, который применил малоинерционный струнный гальванометр, разработал обозначение элементов регистрируемой кривой, стандартную систему регистрации и основные критерии оценки (см. также Кардиология). Высокая информативность и относительная техническая простота метода, его безопасность и отсутствие каких-либо неудобств для больного обеспечили широкое распространение Электрокардиография в медицине и физиологии. Основные узлы современного электрокардиографа — усилитель, гальванометр и регистрирующее устройство. При записи меняющейся картины распределения электрических потенциалов на движущуюся бумагу получается кривая —электрокардиограмма (ЭКГ), с острыми и закруглёнными зубцами, повторяющимися во время каждой систолы. Зубцы принято обозначать латинскими буквами Р, О, R, S, Т и U (рис.). Первый из них связан с деятельностью предсердий, остальные зубцы — с деятельностью желудочков сердца. Форма зубцов в разных отведениях в общем различна. Сравнимость ЭКГ у разных лиц достигается стандартными условиями регистрации: способом наложения электродов на кожу конечностей и грудной клетки (обычно используется 12 отведений), определёнными чувствительностью аппарата (1 мм = 0,1 мв) и скоростью движения бумаги (25 или 50 мм в сек); исследуемый, как правило, находится в положении лёжа, в условиях покоя (при специальных показаниях — и после физической, лекарственной или другие нагрузки). При анализе ЭКГ оценивают наличие, величину, форму и ширину зубцов и интервалов между ними и на этом основании судят об особенностях электрических процессов в сердце в целом и в некоторой степени — об электрической активности более ограниченных участков сердечной мышцы.

  В медицине Электрокардиография имеет наибольшее значение для распознавания нарушений сердечного ритма, а также для выявления инфаркта миокарда и некоторых других заболеваний. Однако изменения ЭКГ отражают лишь характер нарушения электрических процессов и, как правило, не являются строго специфичными для определённой болезни. Изменения ЭКГ могут возникать не только в результате заболевания, но и под влиянием обычной дневной активности, приёма пищи, лекарственного лечения и других причин. Поэтому диагноз ставится врачом не по ЭКГ, а по совокупности клинико-лабораторных признаков заболевания. Диагностические возможности возрастают при сопоставлении ряда последовательно снятых ЭКГ (с интервалом в несколько дней или недель). Электрокардиограф используется также в кардиомониторах (аппаратах круглосуточного автоматического наблюдения за состоянием тяжелобольных) и для телеметрического контроля за состоянием работающего человека — в клинической, спортивной, космической медицине, что обеспечивается специальными способами наложения электродов и радиосвязью между гальванометром и регистрирующим устройством.

  Биоэлектрическая активность сердца может быть зарегистрирована и другим способом. Разность потенциалов характеризуется определёнными для данного момента величиной и направлением, т. е. является вектором и может быть условно представлена стрелкой, занимающей определенное положение в пространстве. Характеристики этого вектора изменяются в течение сердечного цикла так, что его начальная точка остаётся неподвижной («электрический центр сердца»), а конечная — описывает сложную замкнутую кривую. В проекции на плоскость эта кривая имеет вид серии петель и называется векторкардиограммой (ВКГ); приближённо она может быть построена графически на основании ЭКГ в разных отведениях, но её можно получить и непосредственно при помощи специального аппарата — векторкардиографа, в котором регистрирующим устройством является катодно-лучевая трубка, а для отведения используются 2 пары электродов, размещенных на обследуемом в соответствующей плоскости. Меняя положение электродов, можно получить ВКГ в различных плоскостях и составить более полное пространственное представление о характере электрических процессов. В некоторых случаях векторкардиография дополняет Электрокардиография как диагностический метод. Изучение электрофизиологических основ и клинического применения Электрокардиография и векторкардиографии, совершенствование аппаратов и методов регистрации — предмет особого научного раздела медицины — электрокардиологии.

  В ветеринарии Электрокардиография применяется у крупных и мелких животных (в основном у лошадей, крупного рогатого скота, собак) для диагностики изменений в сердце, возникающих в результате некоторых незаразных или инфекционных болезней. С помощью Электрокардиография у животных определяют нарушения сердечного ритма, увеличение отделов сердца (предсердий, желудочков) и другие изменения в сердце. Электрокардиография позволяет контролировать действие на сердечную мышцу животного применяемых или испытываемых лекарственных средств.



  Лит.: Исаков И. И., Кушаковский М. С., Журавлева Н. Б., Клиническая электрокардиография, Л., 1974; Сумароков А. В., Михайлов А. А., Клиническая электрокардиография, 3 изд., М., 1975; Friedman Н. Н., Diagnostic electrocardiography and vectorcardiography, N. Y., 1971; Chung Е. К., Electrocardiography. Practical applications with vectorial principles, N. Y., 1974.

  А. А. Михайлов.
