Электроннооптический преобразователь (ЭОП), вакуумный фотоэлектронный прибор для преобразования невидимого глазом изображения объекта (в инфракрасных, ультрафиолетовых и рентгеновских лучах) в видимое либо для увеличения (усиления) яркости видимого изображения. В основе действия ЭОП лежит преобразование оптического или рентгеновского изображения в электронное, осуществляемое с помощью фотокатода, и затем электронного изображения в световое (видимое), получаемое на катодолюминесцептном экране (см. Катодолюминесценция, Люминофоры). В ЭОП (см. рис.) изображение объекта проецируется (с помощью объектива) на фотокатод (при использовании рентгеновских лучей теневое изображение объекта проецируется на фотокатод непосредственно). Излучение от объекта вызывает фотоэлектронную эмиссию с поверхности фотокатода, причём величина эмиссии с различных участков последнего изменяется в соответствии с распределением яркости спроецированного на него изображения. Фотоэлектроны ускоряются электрическим полем на участке между фотокатодом и экраном, фокусируются с помощью электрического или (и) магнитного поля (образующего электронную линзу) и бомбардируют экран, вызывая его люминесценцию. Интенсивность свечения отдельных точек экрана зависит от плотности потока фотоэлектронов, вследствие чего на экране возникает видимое изображение объекта. Различают ЭОП однои многокамерные (каскадные); последние представляют собой такое последовательное соединение двух или более однокамерных ЭОП, при котором световой поток с экрана первого ЭОП (каскада) направляется на фотокатод второго и т. д.

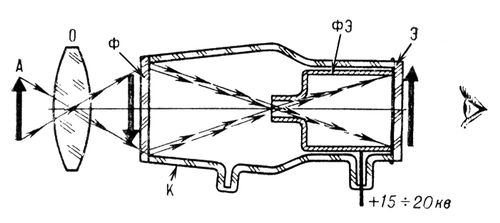

Структурная схема электроннооптического преобразователя: А — объект наблюдения; О — объектив; Ф — фотокатод; ФЭ — фокусирующий электрод; Э — люминесцентный экран; К — стеклянный или керамический корпус; стрелками показан ход лучей вне (оптических) и внутри (электронных) прибора.

  Основные характеристики ЭОП: 1) интегральная чувствительность (ИЧ) — отношение фототока к интенсивности падающего на фотокатод излучения; определяется главным образом свойствами используемого в ЭОП фотокатода; например, у ЭОП с кислородно-серебряно-цезиевым фотокатодом, применяемого для преобразования изображения в инфракрасных лучах (с длиной волн 0,78—1,5 мкм), ИЧ достигает 70 мка/лм; многощелочной фотокатод (состоит из соединений Sb с Cs и Sb с К и Na), используемый в ЭОП для усиления яркости видимого изображения, обеспечивает ИЧ до 10⁶мка/лм; 2) разрешающая способность, определяемая максимальным количеством раздельно видимых штрихов изображения на участке экрана длиной 1 мм; лежит в пределах 25—60 и более штрихов на 1 мм; 3) коэффициент преобразования — отношение излучаемого экраном светового потока к лучистому потоку, падающему от объекта на фотокатод; у однокамерных ЭОП составляет несколько тыс., у каскадных — 10⁶ и более.

  Основные недостатки каскадных ЭОП — малая разрешающая способность и сравнительно высокий темновой фон, приводящие к ухудшению качества изображения. Последний недостаток устранён в ЭОП с микроканальным усилителем, предложенным в 1940 советским инженером И. Ф. Песьяцким. В ЭОП этого типа на пути фотоэлектронов располагается стеклянная пластина, пронизанная множеством каналов диаметром 15—25 мкм; внутренние стенки каналов покрыты материалом с высоким коэффициентом вторичной электронной эмиссии. К пластине прикладывают напряжение в несколько кв, под действием которого попавшие в каналы фотоэлектроны ускоряются до энергий, достаточных для возникновения вторичной электронной эмиссии из стенок каналов, что позволяет усилить первичный электронный поток в 10⁵—10⁶ раз. Электроны из каждого канала попадают в соответствующую точку экрана, формируя видимое изображение. В микроканальных ЭОП отпадает необходимость применения электронной фокусировки.

  Большой вклад в разработку ЭОП различных типов внесли советские учёные П. В. Тимофеев, В. В. Сорокина, М. М. Бутслов и др.

  И. Ф. Усольцев.

ЭОП применяются в инфракрасной технике, спектроскопии, медицине, микробиологии, кинотехнике, ядерной физике и других областях науки и техники. В конце 40-х гг. с помощью инфракрасного ЭОП с длинноволновой границей чувствительности 1,1 мкм были сфотографированы спектр ночного неба и невидимая область центральной части нашей Галактики, что стимулировало широкое использование ЭОП в астрономии.

  Современные многокамерные ЭОП позволяют регистрировать на фотоэмульсии световые вспышки (сцинтилляции) от одного электрона, испускаемого входным фото-катодом. Но наряду с этим при наблюдениях слабых (слабоизлучающих или слабоосвещённых) небесных объектов возможно накопление сигналов о таких вспышках в памяти ЭВМ. Существуют спектральные приборы, работающие на этом принципе, которые одновременно регистрируют около тысячи элементов спектра небесного светила и столько же элементов спектров сравнения; способность к накоплению информации практически ограничивается объёмом памяти ЭВМ. Такие приборы обеспечивают существенный выигрыш при наблюдении слабых объектов на фоне свечения ночного неба.

  Этот выигрыш пропорционален , где h — квантовый выход приёмника (отношение числа фотоэлектронов к числу падающих квантов), t — время накопления. Посредством таких приборов может быть осуществлено суммирование изображений, получаемых с помощью нескольких телескопов.

  В некоторых типах ЭОП изображение регистрируется матрицей из электроночувствительных элементов (в количестве 10—100), установленной вместо люминесцентного экрана.

  П. В. Щеглов.



  Лит.: Зайдель И. Н., Куренков Г. И., Электронно-оптические преобразователи, М., 1970; Козелкин В. В., Усольцев И. Ф., Основы инфракрасной техники, 2 изд., М., 1974; Курс астрофизики и звездной астрономии, под ред. А. А. Михайлова, 3 изд., т. 1, М., 1973; Щеглов П. В., Электронная телескопия, М., 1963.
