Гипоидная передача.

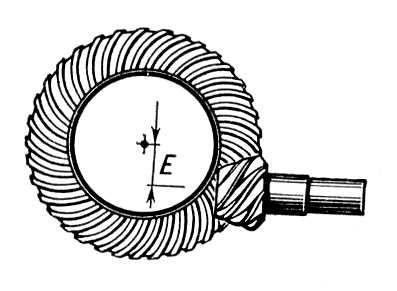

Гипоидная передача (сокращенное от гиперболоидная), особый вид винтовой зубчатой передачи, осуществляемой коническими колёсами со скрещивающимися осями. В Гипоидная передача ось малого зубчатого колеса (шестерни) смещена относительно оси большого зубчатого колеса. При передаточном числеi =1—2,5 смещение Е£ (0,33—0,23) D_k, где D_k — диаметр колеса (рис.), при i > 2,5 смещение E£ 0,20 D_k. Колёса Гипоидная передача могут иметь косые, или криволинейные, зубья; угол скрещивания осей обычно равен 90°. Передаточное число большинства Гипоидная передача не превышает 10, однако в некоторых случаях достигает 30 и более. Нагрузочная способность Гипоидная передача по сравнению с др. передачами со скрещивающимися осями выше благодаря линейному контакту зубьев и увеличению числа пар зубьев, находящихся в зацеплении. В Гипоидная передача обеспечивается хорошее притирание сопряжённых поверхностей; этим объясняется плавная и бесшумная работа передачи. При тех же D_k и i шестерня Гипоидная передача имеет больший размер, чем обычная коническая; это позволяет увеличить диаметр вала шестерни и т. о. сделать его более жёстким, применить подшипники большего размера, т. е. повысить их долговечность.

  Недостатком Гипоидная передача является повышенная опасность заедания, обусловленная скольжением вдоль линий контакта зубьев. Это явление сопровождается снижением несущей способности масляного клина. Опасность заедания устраняется применением противозадирной смазки (гипоидного масла) и термической обработкой зубьев, обеспечивающей высокую твёрдость их поверхности.

  Гипоидная передача применяют в приводах ведущих колёс автомобилей и тракторов, в тепловозах, в текстильных машинах для передачи вращения от одного вала многим десяткам веретён, в станках для обеспечения высокой точности при большом передаточном числе, в прецизионных станках вместо червячных передач.



  Лит.: Проектирование зубчатых, конических и гипоидных передач, пер. с англ., М., 1963; Решетов Д. Н., Детали машин, 2 изд., М., 1964.
