Диафрагма в технике, деталь приборов, машин, механизмов и сооружений; обычно представляет собой пластину или перегородку (с отверстием или без него).

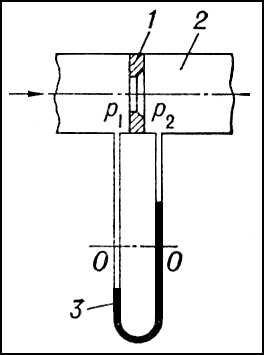

Схема установки диафрагмы: 1 — диафрагма; 2 — трубопровод; 3 — дифманометр; p₁ и р₂ — давление перед диафрагмой и после неё.

  1) Диафрагма (в технике) измерительной чаще всего является диск с отверстием. Наряду с Вентури трубой и нормальным соплом служит одним из стандартных сужающих устройств, применяемых в промышленности для измерения по принципу переменного перепада давлений расхода жидкостей, газов и паров, протекающих по трубопроводу. Ось отверстия Диафрагма (в технике) должна совпадать с осью трубопровода. При протекании измеряемого вещества через Диафрагма (в технике) вследствие перехода части потенциальной энергии давления в кинетическую средняя скорость потока в суженном сечении повышается. Статическое давление потока после Диафрагма (в технике) становится меньше, чем до неё. Разность (перепад) давлений, измеряемая дифманометром, пропорциональна квадрату расхода протекающего вещества и служит мерой расхода. Измерительные Диафрагма (в технике) разделяются на стандартные (нормальные) и нестандартные. Применение стандартных Диафрагма (в технике) регламентировано специальными правилами. При необходимости измерения расхода в условиях, отличающихся от установленных этими правилами, применяют нестандартные Диафрагма (в технике) (эксцентричные, сегментные, сдвоенные и др.), требующие индивидуальной тарировки в условиях, аналогичных рабочим. По способу отбора давления нормальные Диафрагма (в технике) делятся на дисковые (в виде плоского диска) с отбором давлений отдельными трубками и камерные (с кольцевыми камерами) для отбора давлений у плоскостей диска Диафрагма (в технике) Нормальные Диафрагма (в технике) применяются на трубопроводах диаметром больше 50 мм; камерные Диафрагма (в технике) — для трубопроводов диаметром до 500 мм и рабочего давления среды до 10 Мн/м² (100 кгс/см²) и дисковые — для трубопроводов от 450 до 1600 мм и давления до 1,6 Мн/м² (16 кгс/см²). Относительная погрешность измерения расхода с применением Диафрагма (в технике) при благоприятных условиях (отсутствие дополнительных поправок на вязкость, шероховатость трубопровода и прочее) составляет от ±0,5% до 1,5%, а при более тяжёлых условиях от ± 3% до 3,5%.



  Лит.: Кремлевский П. П., Расходомеры, 2 изд., М. — Л., 1963; Правила 28—64 измерения расхода жидкостей, газов и паров стандартными диафрагмами и соплами, М., 1964; Автоматизация, приборы контроля и регулирования производственных процессов в нефтяной и нефтехимической промышленности, Справочник, кн. 2, М., 1964.

  Г. Г. Мирзабеков.

  2) Диафрагма (в технике) в оптических приборах см. Диафрагма в электронной оптике.

  3) Диафрагма (в технике) в турбинах — кольцевая перегородка, в которой крепятся лопатки направляющего аппарата. Диафрагма (в технике) делают разъёмными по горизонтальному диаметру. Диафрагма (в технике), работающие при температурах до 250°С, изготовляют из чугуна СЧ 18-36, СЧ 21-40, СЧ 24-44; Диафрагма (в технике), работающие в области высоких температур, — из хромомолибденовой стали 15ХМ, 20ХМ, 35ХМ.

  4) Диафрагма (в технике) в гидротехнических сооружениях — устройство внутри тела земляной плотины, а также каменно-набросной плотины, выполняемое в виде вертикальной стенки из бетона, железобетона, металла, реже — из дерева; элемент, обеспечивающий жёсткость подвижной части гидротехнического затвора.
