Заземления измеритель, прибор для измерения электрического сопротивления заземления. Заземления измеритель и методы измерения подразделяются на простые (методы амперметра и вольтметра) и сложные для точных измерений (компенсационный, мостовой). При измерениях по методу амперметра и вольтметра (рис., а) сопротивление заземлителя А определяют по формуле

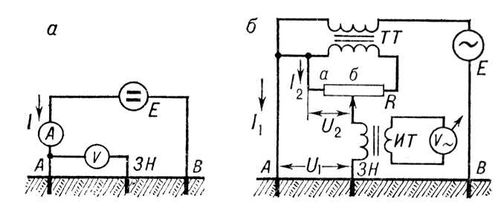

Схемы измерений сопротивления заземления по методам амперметра и вольтметра (а) и компенсационному (б): Е — источник тока; ТТ — трансформатор тока; А — заземлитель; ЗН — зонд; В — вспомогательный заземлитель; R — реостат; ИТ — изолирующий трансформатор; I — ток заземления.

  где V — электрическое напряжение между А и зондом ЗН в зоне нулевого потенциала, а I — ток в заземлителе. При компенсационном методе (рис., б) вольтметр V ~ подключают к вторичной обмотке трансформатора ИТ и, перемещая движок реостата R, добиваются равенства U₁ = U₂. При этом ток в обмотках ИТ не течёт (V ~ показывает нуль) и сопротивление заземления отсчитывают по шкале реостата, т.к. r_за = R_aб.



  Лит.: Попов В. С., Электротехнические измерения и приборы, 7 изд., М. — Л.,
