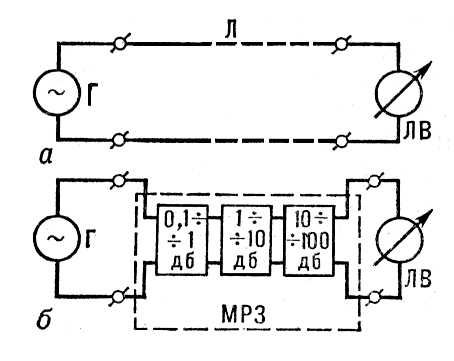

Затухания измеритель, прибор для измерения ослабления электрических сигналов в проводных, кабельных или волноводных линиях и др. устройствах (например, аттенюаторах, вентилях). Единица измерения затухания А непер Схема измерителя затуханий: а — измерения на линии; б — измерения с помощью магазина рабочих затуханий; Г — генератор; ЛВ — ламповый вольтметр; Л — линия; МРЗ — магазин рабочих затуханий. или децибел где Р — мощность сигнала на входе и выходе линии или устройства. При измерениях на низких частотах обычно применяют метод замещения. На вход линии Л (рис., а) подаётся напряжение от генератора Г, а на выход подключают ламповый вольтметр ЛВ. Затем между Г и ЛВ вместо испытуемой линии включают магазин рабочих затуханий МРЗ и добиваются прежнего показания ЛВ (рис., б). Значение затухания отсчитывают по шкале МРЗ. Аналогично измеряют затухание на ВЧ и СВЧ, в коаксиальных и волноводных линиях. Для измерения значительных затуханий (60—120 дб) на СВЧ применяют сложные Затухания измеритель с генераторами на входе измеряемой линии и измерительными супергетеродинными приёмниками на выходе.
Лит.: Инженерно-технический справочник по электросвязи, М., 1963; Измерения в электронике. Справочник, ред.-сост. Б. А. Доброхотов, т. 1—2, М. — Л., 1965. |
||||||||||||||||||||||||||||||||||||||||||||||
|
