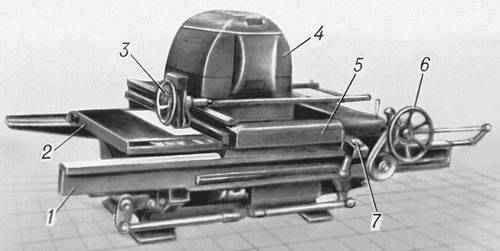

Копировально-множительная машина, установка для многократного копирования иллюстративных материалов; применяется в полиграфии при изготовлении печатных форм с повторяющимся изображением главным образом для плоской (офсетной) печати. Копировально-множительная машина обеспечивает полную идентичность копировок, что особенно важно для цветоделёных форм (см. Цветная печать). Копирование на Копировально-множительная машина относится к фотомеханическим способам изготовления печатных форм; изображение с негатива или диапозитива копируется несколько раз на покрытую светочувствительным слоем формную пластину. Копировально-множительная машина М 100 kh (ГДР): 1 — станина; 2 — стол (талер); 3 и 6 — маховички для продольного и поперечного перемещений каретки и осветителя; 4 — осветительное устройство; 5 — каретка; 7 — индикатор. В Копировально-множительная машина пластину укладывают на стол (талер), над которым располагается каретка, несущая осветитель (дуговой фонарь или светосильная лампа) и раму с копируемым оригиналом. При экспонировании рама с оригиналом плотно прижимается гидравлическим или пневматическим устройством к формной пластине; поверхность пластины, за исключением экспонируемого участка, автоматически закрывается шторками, затем включается осветитель. Время экспонирования и дозирование световой энергии контролируются по экспозиметру. По окончании первой копировки стол опускается, каретка перемещается к следующему участку пластины и производится второе копирование. Движение стола и каретки осуществляется вручную посредством маховичков поперечного и продольного перемещения. Точность расположения изображений на формной пластине обеспечивается установкой рамы и каретки по градуированным линейкам и индикатору установки согласно предварительно сделанному расчёту. В автоматической Копировально-множительная машина все перемещения, а также включение и выключение осветителей и дозирование света производятся в соответствии с программой, заложенной в устройстве управления. Существуют Копировально-множительная машина как с горизонтальным, так и с вертикальным расположением пластин и рам с монтажом. Применение Копировально-множительная машина сокращает объём съёмочных и ретушных работ, уменьшает расход фотоматериалов, обеспечивает высокую точность при изготовлении печатных форм больших размеров.
Лит.: Автоматизация в полиграфии. Сб. переводов, М., 1961; Гудилин Ю. Н., Измайлов К. Ф., Оборудование для изготовления печатных форм, М., 1971. С. И. Торговник. |
||||||||||||||||||||||||||||||||||||||||||||||
|
