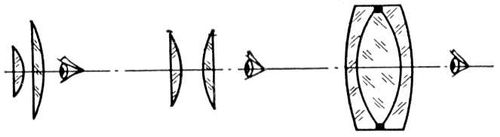

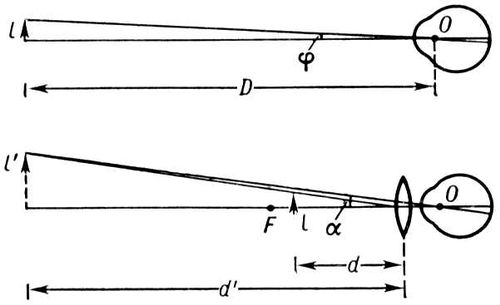

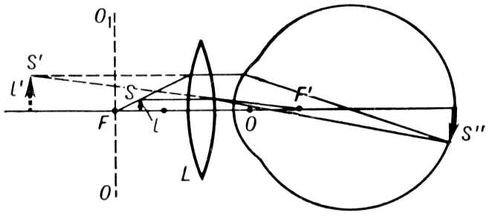

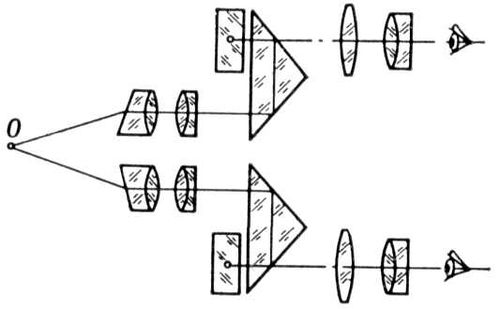

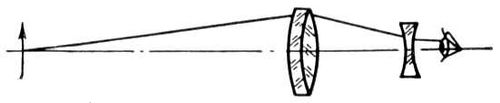

Лупа (от французского loupe), оптический прибор для рассматривания мелких объектов, плохо различимых глазом. Наблюдаемый предмет помещают от Лупа на расстоянии, немного меньшем её фокусного расстояния. В этих условиях Лупа даёт прямое, увеличенное и мнимое изображение оптическое предмета. После прохождения Лупа лучи от предмета ещё раз преломляются в глазу и собираются в его дальней точке. Они попадают в глаз под углом, большим, чем лучи от предмета в отсутствие Лупа; этим и объясняется увеличивающее действие Лупа (рис. 1). Увеличением Лупа G называется отношение угла a, под которым изображение (мнимое) предмета видно из центра глазного зрачка, к углу j, под которым тот же предмет виден без Лупа на так называемом расстоянии наилучшего видения D (рис. 2; для нормального человеческого глаза D = 0,25 м). Увеличение связано с фокусным расстоянием Лупа f’ (выражаемым обычно в мм) соотношением в зависимости от конструкции Лупа G может иметь значение от 2 до 40—50. Простейшие Лупа представляют собой собирающие линзы; их увеличение обычно мало (~2—3). При средних увеличениях (4—10) применяются двухи трёхлинзовые системы (рис. 3). Поле зрения в пространстве изображений у Лупа с малым и средним G не превышает 15—20°. Конструкции Лупа с большими ( близки к конструкциям сложных окуляров; угол поля зрения у них достигает 80—100°. В Лупа большого увеличения расстояние от предмета до поверхности Лупа очень мало. Этот недостаток устранён в телелупах (рис. 4), пригодных для наблюдения как далёких объектов с G около 2,5, так и близких с G около 6. Применяются и бинокулярные (стереоскопические) Лупа, схема одной из которых показана на рис. 5. Лупа используют также для измерений линейных размеров. Измеряемый объект совмещается с плоской стеклянной или металлической шкалой, расположенной перед фокальной плоскостью измерит. Лупа (практически — в этой плоскости). Изображения объекта и шкалы сравниваются. Увеличения измерительной Лупа от 4 до 16, фокусные расстояния 10—40 мм, цена деления шкалы обычно 0,1 мм. С помощью таких Лупа измеряют ширину и длину букв, царапин, расстояния между точками и тому подобное. Рис. 1. Ход лучей при рассматривании небольшого предмета l в лупу L. Предмет помещают в непосредственной близости от фокальной плоскости лупы OO1. Лучи, исходящие из точки S предмета, собираются в точке S" на сетчатке глаза. В этой же точке собирались бы лучи от точки S', если бы лупы не было (точка S' — мнимое изображение точки S). Рис. 2. Наблюдение небольшого предмета l : а — невооружённым глазом на расстоянии наилучшего видения D; j — угол раствора лучей от предмета, попадающих в глаз. б — через лупу; лучи от предмета входят в глаз под углом a> j; d — расстояние от лупы до предмета, d' — расстояние от лупы до формируемого ею изображения предмета, которое видит наблюдатель. Рис. 3. Лупы: а — «двойные»; б — апланатическая. Рис. 4. Телелупа. Рис. 5. Стереоскопическая лупа, состоящая из призматических ахроматических линз в сочетании с биноклем малого увеличения. |
||||||||||||||||||||||||||||||||||||||||||||||
|
