Магнетрон коаксиальный, магнетрон с коаксиальным резонатором, магнетрон, в котором вокруг анодного блока расположен коаксиальный резонатор, соединённый щелями с резонаторами анодного блока. Щели, соединяющие коаксиальный резонатор с анодным блоком, прорезаются параллельно оси магнетрона в задних стенках не всех резонаторов, а через один (рис.). Магнетрон коаксиальный применяются в наземных и бортовых радиолокационных станциях различного назначения. Магнетрон коаксиальный выпускаются для работы только в импульсном режиме как с механизмами медленной и быстрой перестройки частоты, так и на фиксированных частотах от 2 до 70 Ггц с выходными мощностями от 1 квт до 2 Мвт (в импульсе). Магнетрон коаксиальный был предложен французским инженером И. Азема в 1950 и более совершенной конструкции — американскими учёными Р. Колье и И. Фейнштейном в 1955.

  Коаксиальный резонатор в Магнетрон коаксиальный: а) повышает стабильность его работы (у Магнетрон коаксиальный уход частоты, вызванный отражением волн от нагрузки, ширина спектра частот и интенсивность боковых лепестков спектра примерно в 5 раз меньше, а уход частоты от изменения силы тока и пропуск импульсов примерно в 10 раз меньше, чем у обычного магнетрона); б) разделяет частоты равнорезонаторного анодного блока настолько, что отпадает необходимость применения связок; в) позволяет увеличить рабочую поверхность катода и анодного блока и за счёт этого снизить плотность электронного потока, увеличить долговечность Магнетрон коаксиальный в 3 — 4 раза по сравнению с обычным магнетроном; г) обеспечивает механическую перестройку частоты на 6 — 13% перемещением поршня в коаксиальном резонаторе без существенного изменения выходной мощности.



  Лит.: Электронные сверхвысокочастотные приборы со скрещенными полями, пер. с англ., под ред. М. М. Федорова, т. 2, М.,1961, с. 119 — 29.

  В. Ф. Коваленко.

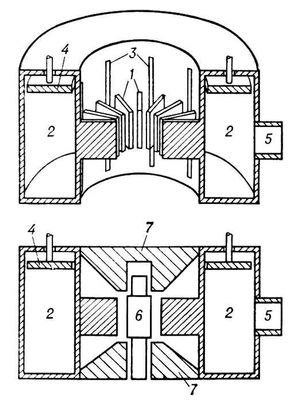

Схема коаксиального магнетрона: а — вид системы резонаторов; б — вид в поперечном сечении; 1 — резонаторы анодного блока; 2 — коаксиальный резонатор; 3 — щели, соединяющие резонаторы анодного блока с коаксиальным резонатором; 4 — поршень коаксиального резонатора для перестройки частоты; 5 — окно для вывода мощности колебаний СВЧ; 6 — катод; 7 — полюсные наконечники магнита. Магнетрон коаксиальный.

Схема коаксиального магнетрона: а — вид системы резонаторов; б — вид в поперечном сечении; 1 — резонаторы анодного блока; 2 — коаксиальный резонатор; 3 — щели, соединяющие резонаторы анодного блока с коаксиальным резонатором; 4 — поршень коаксиального резонатора для перестройки частоты; 5 — окно для вывода мощности колебаний СВЧ; 6 — катод; 7 — полюсные наконечники магнита.
