Мнемоническая схема, мнемосхема, условное изображение управляемого объекта с помощью символов и индикаторов, размещенных на лицевой стороне диспетчерского щита или специальных панелях перед пультом оператора (диспетчера). Мнемоническая схема наглядно показывает состояние (положение) объекта или ход производственного процесса (см. Отображения информации устройство). Оборудование объекта и его внутренние связи изображаются на Мнемоническая схема в соответствии с общепринятыми обозначениями электрических, технологических, транспортных и других схем. Состояние контролируемого процесса автоматически отображается на Мнемоническая схема сигнальными устройствами. Мнемоническая схема — упрощённая модель объекта, облегчающая запоминание его схемы, назначения различных приборов и оборудования, а также органов управления и способов действия при различных режимах работы. Мнемоническая схема применяют в тех случаях, когда управляемый объект имеет сложную структуру, производственный процесс контролируется по большому числу параметров, а также тогда, когда быстро меняющееся состояние объекта требует оперативного управления, что во многих случаях трудно и даже невозможно сделать «на память». Мнемоническая схема используют также как демонстрационные модели на технических выставках и в качестве учебных пособий, на которых наглядно показываются порядок и последовательность включения и отключения нагрузки, потоки сырья и готовой продукции, движение транспорта, функциональные связи и ритмичность работы отдельных частей и элементов моделируемого объекта.

  Мнемоническая схема подразделяют на операторские и диспетчерские, которые различаются сложностью и масштабом отображаемых объектов (в первом случае объект, как правило, — сосредоточенный технологический комплекс, во втором — территориально распределённая система, состоящая из многих объектов и технических комплексов), подробностью отображения отдельных объектов и наличием в операторских Мнемоническая схема встроенных органов управления. По принципу действия и технологии изготовления Мнемоническая схема делятся на мимические, световые и комбинированные (полусветовые).

  На мимические Мнемоническая схема условные обозначения и соединительные линии наносят красками либо выкладывают цветными плитками (накладками). Непосредственно у изображения отдельных устройств и объектов управления на Мнемоническая схема, как правило, помещают сигнальные лампочки двух цветов: красного — обозначающего, что схема, машина или аппарат включены, и зелёного — соответствующие устройства выключены. Смена состояния объекта управления (контроля) может быть показана также с помощью различных механических указателей, например отклонением стрелок, смещением накладок, поворотом дисков с цветными секторами на них и т. д. Мимическую Мнемоническая схема применяют главным образом там, где по характеру производственного процесса достаточно отобразить сам факт изменения состояния или положения объекта (например, заслонка «открыта» или «закрыта», «есть ток» в цепи или «нет тока» и т. д.), т. е. там, где контрольная информация имеет дискретный характер.

  Гораздо большими демонстрационными возможностями обладают световые Мнемоническая схема, на которых информация о состоянии контролируемого объекта отображается изменением цветности или яркости свечения элементов Мнемоническая схема, перемещением светового зайчика или неравномерной подсветкой по участкам (линиям, секторам) Мнемоническая схема, изменением конфигурации или размеров светового пятна и т. п. К световым Мнемоническая схема относятся также электролюминесцентные, проекционные, в том числе кинопроекционные, телевизионные и другие Мнемоническая схема Перспективным является использование в Мнемоническая схема достижений оптоэлектроники и элементов волоконной оптики.

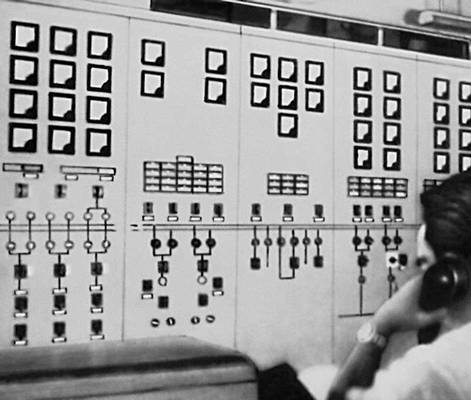

Мнемоническая схема на пульте управления тепловой электростанции.

В полусветовых Мнемоническая схема светящимися делают только основные узловые элементы, а прочие части, как и на мимических Мнемоническая схема, выполняются красками пли накладками.

  Выбор того или иного типа Мнемоническая схема зависит эт структуры системы управления и характера производственных процессов, от функциональной схемы, назначения и степени автоматизации объекта управления. Нередко Мнемоническая схема сочетают с измерительными приборами и устройствами, что улучшает условия наблюдения за объектом и повышает информативность Мнемоническая схема



  Лит.: Венда В. Ф., Средства отображения информации, М., 1969.
