Ректификация (от позднелатинского rectificatio — выпрямление, исправление), один из способов разделения жидких смесей, основанный на различном распределении компонентов смеси между жидкой и паровой фазами. При Ректификация потоки пара и жидкости, перемещаясь в противоположных направлениях (противотоком), многократно контактируют друг с другом в специальных аппаратах (ректификационных колоннах), причём часть выходящего из аппарата пара (или жидкости) возвращается обратно после конденсации (для пара) или испарения (для жидкости). Такое противоточное движение контактирующих потоков сопровождается процессами теплообмена и массообмена, которые на каждой стадии контакта протекают (в пределе) до состояния равновесия; при этом восходящие потоки пара непрерывно обогащаются более летучими компонентами, а стекающая жидкость — менее летучими. При затрате того же количества тепла, что и при дистилляции, Ректификация позволяет достигнуть большего извлечения и обогащения по нужному компоненту или группе компонентов. Ректификация широко применяется как в промышленном, так и в препаративном и лабораторном масштабах, часто в комплексе с др. процессами разделения, такими, как абсорбция,экстракция и кристаллизация.

Согласно Рауля законам и закону Дальтона, в условиях термодинамического равновесия концентрация какого-либо i-го компонента в паре в Ki раз отличается от концентрации его в жидкости, причём коэффициент распределения Ki = /p (где  — упругость насыщенного пара i-го компонента; р — общее давление). Отношение коэффициента распределения любых двух компонентов Ki и Kj называется относительной летучестью и обозначается aij. Чем больше отличается aij от единицы, тем легче выполнить разделение этих компонентов с помощью Ректификация В ряде случаев удаётся увеличить aijв результате введения в разделяемую смесь нового компонента (называемого разделяющим агентом), который образует с некоторыми компонентами системы азеотропную смесь. С этой же целью вводят растворитель, кипящий при значительно более высокой температуре, чем компоненты исходной смеси. Соответствующие процессы Ректификация называются азеотропными или экстрактивными. Величина aijзависит от давления: как правило, при понижении давления aij возрастает. Ректификация при пониженных давлениях — вакуумная — особенно подходит для разделения термически нестойких веществ.

Аппаратура для ректификации. Аппараты, служащие для проведения Ректификация, — ректификационные колонны — состоят из собственно колонны, где осуществляется противоточное контактирование пара и жидкости, и устройств, в которых происходит испарение жидкости и конденсация пара, — куба и дефлегматора. Колонна представляет собой вертикально стоящий полый цилиндр, внутри которого установлены т. н. тарелки (контактные устройства различной конструкции) или помещен фигурный кусковой материал — насадка. Куб и дефлегматор — это обычно кожухотрубные теплообменники (находят применение также трубчатые печи и роторные испарители).

  Назначение тарелок и насадки — развитие межфазной поверхности и улучшение контакта между жидкостью и паром. Тарелки, как правило, снабжаются устройством для перелива жидкости. Конструкции трёх типов переливных тарелок показаны на рис. 1 (а, б, в). В качестве насадки ректификационных колонн обычно используются кольца, наружный диаметр которых равен их высоте. Наиболее распространены кольца Рашига (рис. 2, 1) и их различные модификации (рис. 2,2—4).

Рис. 1. Схема тарелок с переливным устройством: а — колпачковая (1 — основание со слоем жидкости; 2 — патрубки для прохода пара; 3 — колпачки; 4, 5 — переливные устройства); б — из S-образных элементов (6); в — ситчатая. Ректификация.

Рис. 1. Схема тарелок с переливным устройством: а — колпачковая (1 — основание со слоем жидкости; 2 — патрубки для прохода пара; 3 — колпачки; 4, 5 — переливные устройства); б — из S-образных элементов (6); в — ситчатая.

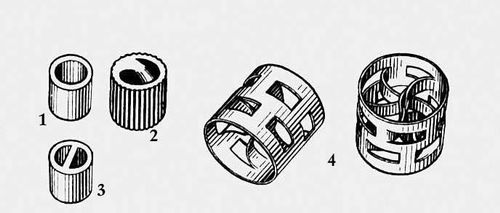

Рис. 2. Различные типы насадок: 1 — кольца Рашига; 2 — спиральные кольца; 3 — кольца с перегородкой; 4 — кольца Паля. Ректификация.

Рис. 2. Различные типы насадок: 1 — кольца Рашига; 2 — спиральные кольца; 3 — кольца с перегородкой; 4 — кольца Паля.

Как в насадочных, так и в тарельчатых колоннах кинетическая энергия пара используется для преодоления гидравлического сопротивления контактных устройств и для создания динамической дисперсной системы пар — жидкость с большой межфазной поверхностью. Существуют также ректификационные колонны с подводом механической энергии, в которых дисперсная система создаётся при вращении ротора, установленного по оси колонны. Роторные аппараты имеют меньший перепад давления по высоте, что особенно важно для вакуумных колонн.

  По способу проведения различают непрерывную и периодическую Ректификация В первом случае разделяемая смесь непрерывно подаётся в ректификационную колонну и из колонны непрерывно отводятся две и большее число фракций, обогащенных одними компонентами и обеднённых другими. Схема потоков типичного аппарата для непрерывной Ректификация — полной колонны — показана на рис. 3, а. Полная колонна состоит из 2 секций — укрепляющей (1) и исчерпывающей (2). Исходная смесь (обычно при температуре кипения) подаётся в колонну, где смешивается с т. н. извлечённой жидкостью и стекает по контактным устройствам (тарелкам или насадке) исчерпывающей секции противотоком к поднимающемуся потоку пара. Достигнув низа колонны, жидкостный поток, обогащенный тяжелолетучими компонентами, подаётся в куб колонны (3). Здесь жидкость частично испаряется в результате нагрева подходящим теплоносителем, и пар снова поступает в исчерпывающую секцию. Выходящий из этой секции пар (т. н. отгонный) поступает в укрепляющую секцию. Пройдя её, обогащенный легко-летучими компонентами пар поступает в дефлегматор (4), где обычно полностью конденсируется подходящим хладагентом. Полученная жидкость делится на 2 потока: дистиллят и флегму. Дистиллят является продуктовым потоком, а флегма поступает на орошение укрепляющей секции, по контактным устройствам которой стекает. Часть жидкости выводится из куба колонны в виде т. н. кубового остатка (также продуктовый поток).

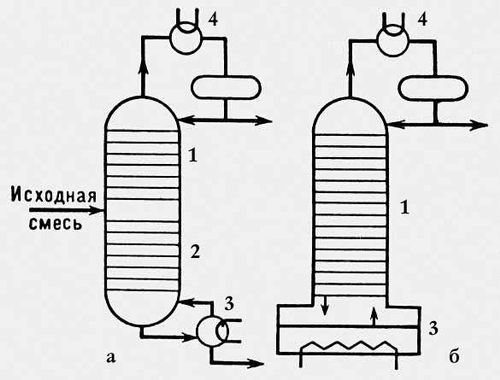

Рис. 3. Схемы потоков ректификационных колонн: а — непрерывная ректификация; б — периодическая ректификация; 1 — укрепляющая секция; 2 — исчерпывающая секция; 3 — куб колонны; 4 — дефлегматор. Ректификация.

Рис. 3. Схемы потоков ректификационных колонн: а — непрерывная ректификация; б — периодическая ректификация; 1 — укрепляющая секция; 2 — исчерпывающая секция; 3 — куб колонны; 4 — дефлегматор.

  Отношение количества флегмы к количеству дистиллята обозначается через R и носит название флегмового числа. Это число — важная характеристика Ректификация: чем больше R, тем больше эксплуатационные расходы на проведение процесса. Минимально необходимые расходы тепла и холода, связанные с выполнением какой-либо конкретной задачи разделения, могут быть найдены с использованием понятия минимального флегмового числа, которое находится расчётным путём в предположении, что число контактных устройств, или общая высота насадки, стремится к бесконечности.

  Если исходную смесь нужно разделить непрерывным способом на число фракций больше двух, то применяется последовательное либо параллельно-последовательное соединение колонн.

  При периодической Ректификация (рис. 3, б) исходная жидкая смесь единовременно загружается в куб колонны, ёмкость которого соответствует желаемой производительности. Пары из куба поступают в колонну и поднимаются к дефлегматору, где происходит их конденсация. В начальный период весь конденсат возвращается в колонну, что отвечает т. н. режиму полного орошения. Затем конденсат делится на флегму и дистиллят. По мере отбора дистиллята (либо при постоянном флегмовом числе, либо с его изменением) из колонны выводятся сначала легколетучие компоненты, затем среднелетучие и т. д. Нужную фракцию (или фракции) отбирают в соответствующий сборник. Операция продолжается до полной переработки первоначально загруженной смеси.

Основы расчёта ректификационных колонн. Ректификация с физико-химической точки зрения является сложным процессом противоточного тепломассообмена между жидкой и паровой фазами в условиях осложнённой гидродинамической обстановки. Именно такой подход к математическому описанию расчёта процесса развивается в связи с применением электронных цифровых вычислительных машин (ЦВМ).

  Всё же при количественном рассмотрении работы ректификационных колонн обычно используется концепция теоретической тарелки. Под такой тарелкой понимается гипотетическое контактное устройство, в котором устанавливается термодинамическое равновесие между покидающими его потоками пара и жидкости, т. е. концентрации компонентов этих потоков связаны между собой коэффициентом распределения. Любой реальной ректификационной колонне можно поставить в соответствие колонну с определённым числом теоретических тарелок, входные и выходные потоки которой как по величине, так и по концентрациям совпадают с потоками реальной колонны. Можно сказать, например, что данный реальный аппарат эквивалентен по своей эффективности колонне с пятью, шестью и т. н. теоретическими тарелками. Исходя из этого, можно определить т. н. кпд колонны как отношение числа теоретических тарелок, соответствующих этой колонне, к числу действительно установленных тарелок. Для насадочных колонн можно определить величину ВЭТТ (высоту, эквивалентную теоретической тарелке) как отношение высоты слоя насадки к числу теоретических тарелок, которым он эквивалентен по своему разделительному действию.

  С концепцией теоретической тарелки связана плодотворная идея отделения конструктивных и гидравлических параметров от технологических параметров, таких как отношения потоков и коэффициента распределения. Единая задача расчёта ректификационной колонны распадается при этом на две более простые, самостоятельные: а) технологический расчёт, когда нужно установить, какие составы будут получаться на фиксированном числе теоретических тарелок, или найти, сколько надо взять теоретических тарелок, чтобы получить желаемый состав выходящих потоков; б) расчёт, когда нужно установить, сколько взять реальных тарелок или какая высота насадки должна быть для реализации желаемого числа теоретических тарелок. В математическом отношении первая задача (а) допускает чёткую формулировку и сводится к решению обширной системы нелинейных алгебраических уравнений (для непрерывно действующих колонн) или к интегрированию систем обыкновенных дифференциальных уравнений (для периодических колонн). В случае Ректификация многокомпонентной смеси решение доступно лишь с помощью ЦВМ. Использование машин позволяет также рассчитывать сложные колонны, применение которых на практике в какой-то степени тормозилось ранее отсутствием точных методов расчёта. При гидравлическом расчёте (б) могут быть использованы либо непосредственно эмпирические корреляции между величинами ВЭТТ и кпд, с одной стороны, и конструкцией тарелки, типом насадки и гидравлическими параметрами (удельные нагрузки по пару и жидкости) — с другой, либо соотношения, связывающие ВЭТТ и кпд с кинетическими и диффузионными параметрами (такими, как коэффициент массоотдачи и эффективной диффузии).

  Основные области промышленного применения Ректификация — получение отдельных фракций и индивидуальных углеводородов из нефтяного сырья в нефтеперерабатывающей и нефтехимической промышленности, получение окиси этилена, акрилонитрила, капролактама, алкилхлорсиланов — в химической промышленности. Ректификация широко используется и в др. отраслях народного хозяйства: цветной металлургии, коксохимической, лесохимической, пищевой, химико-фармацевтической промышленностях.



  Лит.: Касаткин А. Г., Основные процессы и аппараты химической технологии, 8 изд., М., 1971; Александров И. А., Ректификационные и абсорбционные аппараты, 2 изд., М., 1971; Коган В. Б., Азеотропная и экстрактивная ректификация, 2 изд., М., 1971; Олевский В. М., Ручинский В. Ректификация, Ректификация термически нестойких продуктов, М., 1972; Платонов В. М., Берго Б. Г., Разделение многокомпонентных смесей. Расчёт и исследование ректификации на вычислительных машинах, М., 1965; Холланд Ч., Многокомпонентная ректификация, пер. с англ., М., 1969; Крель Э., Руководство по лабораторной ректификации, пер. с нем., М., 1960.

  В. М. Платонов, Г. Г. Филиппов.
