Электронно-дырочный переход (p —n-переход), область полупроводника, в которой имеет место пространственное изменение типа проводимости (от электронной n к дырочной p). Поскольку в р-области Электронно-дырочный переход концентрация дырок гораздо выше, чем в n-области, дырки из n -области стремятся диффундировать в электронную область. Электроны диффундируют в р-область. Однако после ухода дырок в n-области остаются отрицательно заряженные акцепторные атомы, а после ухода электронов в n-области — положительно заряженные донорные атомы. Т. к. акцепторные и донорные атомы неподвижны, то в области Э.-л. п. образуется двойной слой пространственного заряда — отрицательные заряды в р-области и положительные заряды в n -области (рис. 1). Возникающее при этом контактное электрическое поле по величине и направлению таково, что оно противодействует диффузии свободных носителей тока через Электронно-дырочный переход; в условиях теплового равновесия при отсутствии внешнего электрического напряжения полный ток через Электронно-дырочный переход равен нулю. Т. о., в Электронно-дырочный переход существует динамическое равновесие, при котором небольшой ток, создаваемый неосновными носителями (электронами в р-области и дырками в n-области), течёт к Электронно-дырочный переход и проходит через него под действием контактного поля, а равный по величине ток, создаваемый диффузией основных носителей (электронами в n-области и дырками в р-области), протекает через Электронно-дырочный переход в обратном направлении. При этом основным носителям приходится преодолевать контактное поле (потенциальный барьер). Разность потенциалов, возникающая между p- и n-областями из-за наличия контактного поля (контактная разность потенциалов или высота потенциального барьера), обычно составляет десятые доли вольта.

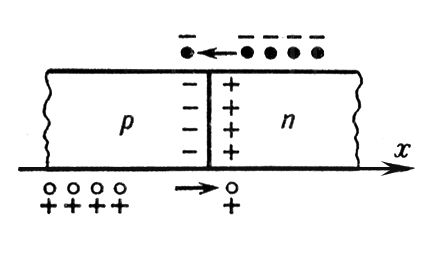

Рис. 1. Схема p-n-перехода: чёрные кружки — электроны; светлые кружки — дырки.

  Внешнее электрическое поле изменяет высоту потенциального барьера и нарушает равновесие потоков носителей тока через него. Если положит. потенциал приложен к р-области, то внешнее поле направлено против контактного, т. е. потенциальный барьер понижается (прямое смещение). В этом случае с ростом приложенного напряжения экспоненциально возрастает число основных носителей, способных преодолеть потенциальный барьер. Концентрация неосновных носителей по обе стороны Электронно-дырочный переход увеличивается (инжекция неосновных носителей), одновременно в р- и n-области через контакты входят равные количества основных носителей, вызывающих нейтрализацию зарядов инжектированных носителей. В результате возрастает скорость рекомбинации и появляется отличный от нуля ток через Электронно-дырочный переход При повышении приложенного напряжения этот ток экспоненциально возрастает. Наоборот, приложение положит, потенциала к и-области (обратное смещение) приводит к повышению потенциального барьера. При этом диффузия основных носителей через Электронно-дырочный переход становится пренебрежимо малой.

  В то же время потоки неосновных носителей не изменяются, поскольку для них барьера не существует. Потоки неосновных носителей определяются скоростью тепловой генерации электронно-дырочных пар. Эти пары диффундируют к барьеру и разделяются его полем, в результате чего через Электронно-дырочный переход течёт ток I_s (ток насыщения), который обычно мал и почти не зависит от приложенного напряжения. Т. о., зависимость тока 1 через Электронно-дырочный переход от приложенного напряжения U (вольтамперная характеристика) обладает резко выраженной нелинейностью (рис. 2). При изменении знака напряжения ток через Электронно-дырочный переход может меняться в 10⁵—10⁶ раз. Благодаря этому Электронно-дырочный переход является вентильным устройством, пригодным для выпрямления переменных токов (см. Полупроводниковый диод). Зависимость сопротивления Электронно-дырочный переход от U позволяет использовать Электронно-дырочный переход в качестве регулируемого сопротивления (варистора).

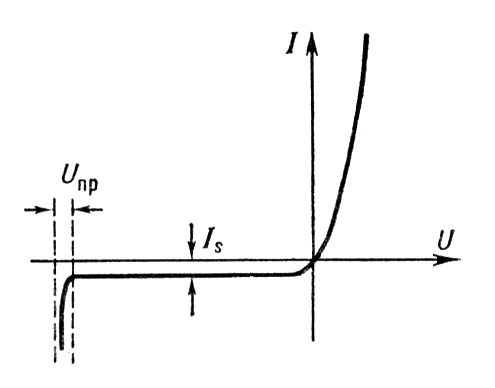

Рис. 2. Вольтамперная характеристика р — n-перехода: U — приложенное напряжение; I ток через переход; Is — ток насыщения; Unp — напряжение пробоя.

При подаче на Электронно-дырочный переход достаточно высокого обратного смещения U = U_пр возникает электрический пробой, при котором протекает большой обратный ток (рис. 2). Различают лавинный пробой, когда на длине свободного пробега в области объёмного заряда носитель приобретает энергию, достаточную для ионизации кристаллической решётки, туннельный (зинеровский) пробой, возникающий при туннелировании носителей сквозь барьер (см. Туннельный эффект), и тепловой пробой, связанный с недостаточностью теплоотвода от Электронно-дырочный переход, работающего в режиме больших токов.

  От приложенного напряжения зависит не только проводимость, но и ёмкость Электронно-дырочный переход Действительно, повышение потенциального барьера при обратном смещении означает увеличение разности потенциалов между п- и р-областями полупроводника и, отсюда, увеличение их объёмных зарядов. Поскольку объёмные заряды являются неподвижными и связанными с кристаллической решёткой ионами доноров и акцепторов, увеличение объёмного заряда может быть обусловлено только расширением его области и, следовательно, уменьшением ёмкости Электронно-дырочный переход При прямом смещении к ёмкости слоя объёмного заряда (называется также зарядной ёмкостью) добавляется т. н. диффузионная ёмкость, обусловленная тем, что увеличение напряжения на Электронно-дырочный переход приводит к увеличению концентрации неосновных носителей, т. е. к изменению заряда. Зависимость ёмкости от приложенного напряжения позволяет использовать Электронно-дырочный переход в качестве варактора — прибора, ёмкостью которого можно управлять, меняя напряжение смещения (см. Параметрический полупроводниковый диод).

Помимо использования нелинейности вольтамперной характеристики и зависимости ёмкости от напряжения, Электронно-дырочный переход находит многообразные применения, основанные на зависимости контактной разности потенциалов и тока насыщения от концентрации неосновных носителей. Их концентрация существенно изменяется при различных внешних воздействиях — тепловых, механических, оптических и др. На этом основаны различного рода датчики: температуры, давления, ионизирующих излучений и т. д. Электронно-дырочный переход используется также для преобразования световой энергии в электрическую (см. Солнечная батарея).

  Электронно-дырочный переход являются основой разного рода полупроводниковых диодов, а также входят в качестве составных элементов в более сложные полупроводниковые приборы — транзисторы, тиристоры и т. д. Инжекция и последующая рекомбинация неосновных носителей в Электронно-дырочный переход используются в светоизлучающих диодах и инжекционных лазерах.

Электронно-дырочный переход может быть создан различными путями: 1) в объёме одного и того же полупроводникового материала, легированного в одной части донорной примесью (р-область), а в другой — акцепторной (n-область); 2) на границе двух различных полупроводников с разными типами проводимости (см. Полупроводниковый гетеропереход); 3) вблизи контакта полупроводника с металлом, если ширина запрещенной зоны полупроводника меньше разности работ выхода полупроводника и металла; 4) приложением к поверхности полупроводника с электронной (дырочной) проводимостью достаточно большого отрицательного (положительного) потенциала, под действием которого у поверхности образуется область с дырочной (электронной) проводимостью (инверсный слой).

  Если Электронно-дырочный переход получают вплавлением примесей в монокристаллический полупроводник (например, акцепторной примеси в кристалл с проводимостью n-типа), то переход от n- к р-области происходит скачком (резкий Электронно-дырочный переход). Если используется диффузия примесей, то образуется плавный Электронно-дырочный переход Плавные Электронно-дырочный переход можно получать также выращиванием монокристалла из расплава, в котором постепенно изменяют содержание и характер примесей. Получил распространение метод ионного внедрения примесных атомов, позволяющий создавать Электронно-дырочный переход заданного профиля.



  Лит.: Стильбанс Л. С., Физика полупроводников, М., 1967; Пикус Г. Е., Основы теории полупроводниковых приборов, М., 1965; Федотов Я. А., Основы физики полупроводниковых приборов, 2 изд., М., 1970; СВЧ-полупроводниковые приборы и их применение, пер. с англ., М., 1972; Бонч-Бруевич В. Л., Калашников С. Г., Физика полупроводников, М., 1977.

  Э. М. Эпштейн.
