Полупроводниковый диод, двухэлектродный электронный прибор на основе полупроводникового (ПП) кристалла. Понятие «Полупроводниковый диод» объединяет различные приборы с разными принципами действия, имеющие разнообразное назначение. Система классификации Полупроводниковый диод соответствует общей системе классификации полупроводниковых приборов. В наиболее распространённом классе электропреобразовательных Полупроводниковый диод различают: выпрямительные диоды, импульсные диоды, стабилитроны, диоды СВЧ (в т. ч. видеодетекторы, смесительные, параметрические, усилительные и генераторные, умножительные, переключательные). Среди оптоэлектронных Полупроводниковый диод выделяют фотодиоды, светоизлучающие диоды и ПП квантовые генераторы.

  Наиболее многочисленны Полупроводниковый диод, действие которых основано на использовании свойств электронно-дырочного перехода (р—n-перехода). Если к р—n-переходу диода (рис. 1) приложить напряжение в прямом направлении (т. н. прямое смещение), т. е. подать на его р-область положительный потенциал, то потенциальный барьер, соответствующий переходу, понижается и начинается интенсивная инжекция дырок из р-области в n-область и электронов из n-области в р-область — течёт большой прямой ток (рис. 2). Если приложить напряжение в обратном направлении (обратное смещение), то потенциальный барьер повышается и через р—n-переход протекает лишь очень малый ток неосновных носителей заряда (обратный ток). На рис. 3 приведена эквивалентная схема такого Полупроводниковый диод

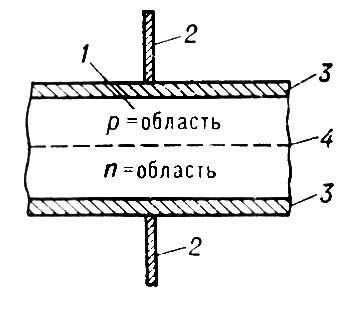

Рис. 1. Структурная схема полупроводникового диода с р — n-переходом: 1 — кристалл; 2 — выводы (токоподводы); 3 — электроды (омические контакты); 4 — плоскость р — n-перехода.

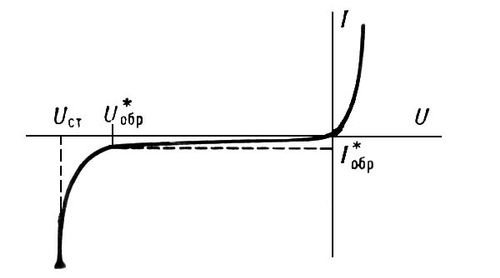

Рис. 2. Типичная вольтамперная характеристика полупроводникового диода с р — n-переходом: U — напряжение на диоде; I — ток через диод; U*_oбр и I*_oбр — максимальное допустимое обратное напряжение и соответствующий обратный ток; U_cт — напряжение стабилизации.

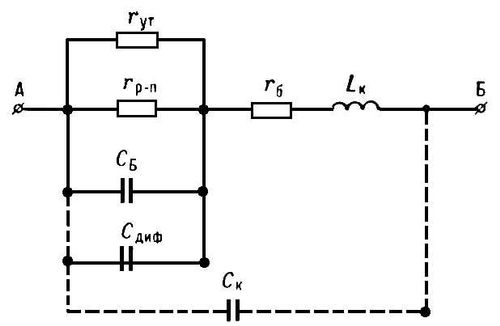

Рис. 3. Малосигнальная (для низких уровней сигнала) эквивалентная схема полупроводникового диода с р — n-переходом: r_p-n — нелинейное сопротивление р — n-перехода; r_б — сопротивление объёма полупроводника (базы диода); r_yт — сопротивление поверхностных утечек; С_Б — барьерная ёмкость р — n-перехода; С_диф — диффузионная ёмкость, обусловленная накоплением подвижных зарядов в базе при прямом напряжении; С_к — ёмкость корпуса; L_к — индуктивность токоподводов; А и Б — выводы. Сплошной линией показано подключение элементов, относящихся к собственно р — n-переходу.

  На резкой несимметричности вольтамперной характеристики (ВАХ) основана работа выпрямительных (силовых) диодов. Для выпрямительных устройств и др. сильноточных электрических цепей выпускаются выпрямительные Полупроводниковый диод, имеющие допустимый выпрямленный ток I_в до 300 а и максимальное допустимое обратное напряжение U*_обр от 20—30 в до 1—2 кв. Полупроводниковый диод аналогичного применения для слаботочных цепей имеют I_в< 0,1 а и называются универсальными. При напряжениях, превышающих U*_o6p, ток резко возрастает, и возникает необратимый (тепловой) пробой р—n-перехода, приводящий к выходу Полупроводниковый диод из строя. С целью повышения U*_обр до нескольких десятков кв используют выпрямительные столбы, в которых несколько одинаковых выпрямительных Полупроводниковый диод соединены последовательно и смонтированы в общем пластмассовом корпусе. Инерционность выпрямительных диодов, обусловленная тем, что время жизни инжектированных дырок (см. Полупроводники) составляет > 10^-5—10^-4сек, ограничивает частотный предел их применения (обычно областью частот 50—2000 гц).

Использование специальных технологических приёмов (главным образом легирование германия и кремния золотом) позволило снизить время переключения до 10^-7—10^-10 сек и создать быстродействующие импульсные Полупроводниковый диод, используемые, наряду с диодными матрицами, главным образом в слаботочных сигнальных цепях ЭВМ.

  При невысоких пробивных напряжениях обычно развивается не тепловой, а обратимый лавинный пробой р—n-перехода — резкое нарастание тока при почти неизменном напряжении, называется напряжением стабилизации U_cт. На использовании такого пробоя основана работа полупроводниковых стабилитронов. Стабилитроны общего назначения с U_cт от 3—5 в до 100—150 в применяют главным образом в стабилизаторах и ограничителях постоянного и импульсного напряжения; прецизионные стабилитроны, у которых встраиванием компенсирующих элементов достигается исключительно высокая температурная стабильность U_cт (до 1×10^-5— 5×10^-6 К^-1), — в качестве источников эталонного и опорного напряжений.

  В предпробойной области обратный ток диода подвержен очень значительным флуктуациям; это свойство р—n-перехода используют для создания генераторов шума. Инерционность развития лавинного пробоя в р—n-переходе (характеризующаяся временем 10^-9—10^-10сек) обусловливает сдвиг фаз между током и напряжением в диоде, вызывая (при соответствующей схеме включения его в электрическую цепь) генерирование СВЧ колебаний. Это свойство успешно используют в лавинно-пролётных полупроводниковых диодах, позволяющих осуществлять генераторы с частотами до 150 Ггц.

Для детектирования и преобразования электрических сигналов в области СВЧ используют смесительные Полупроводниковый диод и видеодетекторы, в большинстве которых р—n-переход образуется под точечным контактом. Это обеспечивает малое значение ёмкости С_в (рис. 3), а специфическое, как и у всех СВЧ диодов, конструктивное оформление обеспечивает малые значения паразитных индуктивности L_k и ёмкости С_к и возможность монтажа диода в волноводных системах.

  При подаче на р—n-переход обратного смещения, не превышающего U*_обр, он ведёт себя как высокодобротный конденсатор, у которого ёмкость С_в зависит от величины приложенного напряжения. Это свойство используют в варикапах, применяемых преимущественно для электронной перестройки резонансной частоты колебательных контуров, в параметрических полупроводниковых диодах, служащих для усиления СВЧ колебаний, в варакторах и умножительных диодах, служащих для умножения частоты колебаний в диапазоне СВЧ. В этих Полупроводниковый диод стремятся уменьшить величину сопротивления r_б (основной источник активных потерь энергии) и усилить зависимость ёмкости С_вот напряжения U_o6p.

У р—n-перехода на основе очень низкоомного (вырожденного) полупроводника область, обеднённая носителями заряда, оказывается очень тонкой (~ 10^-2 мкм), и для неё становится существенным туннельный механизм перехода электронов и дырок через потенциальный барьер (см. Туннельный эффект). На этом свойстве основана работа туннельного диода, применяемого в сверхбыстродействующих импульсных устройствах (например, мультивибраторах, триггерах), в усилителях и генераторах колебаний СВЧ, а также обращенного диода, применяемого в качестве детектора слабых сигналов и смесителя СВЧ колебаний. Их ВАХ (рис. 4) существенно отличаются от ВАХ других Полупроводниковый диод как наличием участка с «отрицательной проводимостью», ярко выраженной у туннельного диода, так и высокой проводимостью при нулевом напряжении.

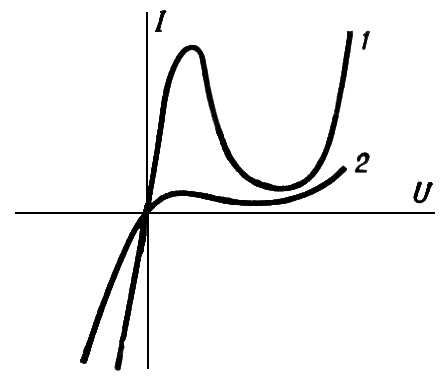

Рис. 4. Вольтамперные характеристики туннельного (1) и обращенного (2) диодов: U — напряжение на диоде; I — ток через диод.

  К Полупроводниковый диод относят также ПП приборы с двумя выводами, имеющие неуправляемую четырёхслойную р—n—р—n-структуру и называют динисторами (см. Тиристор), а также приборы, использующие объёмный эффект доменной неустойчивости в ПП структурах без р—n-перехода — Ганна диоды. В Полупроводниковый диод используют и др. разновидности ПП структур: контакт металл — полупроводник (см. Шотки эффект, Шотки диод) и р—i—n-структуру, характеристики которых во многом сходны с характеристиками р—n-перехода. Свойство р—i—n-структуры изменять свои электрические характеристики под действием излучения используют, в частности, в фотодиодах и детекторах ядерных излучений, устроенных т. о., что фотоны или ядерные частицы могут поглощаться в активной области кристалла, непосредственно примыкающей к р—n-переходу, и изменять величину обратного тока последнего. Эффект излучательной рекомбинации электронов и дырок, проявляющийся в свечении некоторых р—n-переходов при протекании через них прямого тока, используется в светоизлучающих диодах. К Полупроводниковый диод могут быть отнесены также и полупроводниковые лазеры.

Большинство Полупроводниковый диод изготавливают, используя планарно-эпитаксиальную технологию (см. Планарная технология), которая позволяет одновременно получать до нескольких тысяч Полупроводниковый диод В качестве полупроводниковых материалов для Полупроводниковый диод применяют главным образом Si, а также Ge, GaAs, GaP и др., в качестве контактных материалов — Au, Al, Sn, Ni, Cu. Для защиты кристалла Полупроводниковый диод его обычно помещают в металло-стеклянный, металло-керамический, стеклянный или пластмассовый корпус (рис. 5).

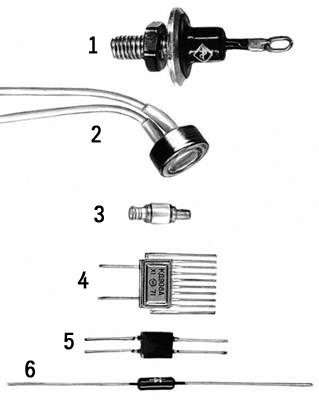

Рис. 5. Полупроводниковые диоды (внешний вид): 1 — выпрямительный диод; 2 — фотодиод; 3 — СВЧ диод; 4 и 5 — диодные матрицы; 6 — импульсный диод. Корпуса диодов: 1 и 2 — металло-стеклянные; 3 и 4 — металло-керамические; 5 — пластмассовый; 6 — стеклянный.

  В СССР для обозначения Полупроводниковый диод применяют шестизначный шифр, первая буква которого характеризует используемый полупроводник, вторая — класс диода, цифры определяют порядковый номер типа, а последняя буква — его группу (например, ГД402А — германиевый универсальный диод; КС196Б — кремниевый стабилитрон).

  От своих электровакуумных аналогов, например кенотрона, газоразрядного стабилитрона, индикатора газоразрядного, Полупроводниковый диод отличаются значительно большими надёжностью и долговечностью, меньшими габаритами, лучшими техническими характеристиками, меньшей стоимостью и поэтому вытесняют их в большинстве областей применения.

  С развитием ПП электроники совершился переход к производству наряду с дискретными Полупроводниковый диод диодных структур в ПП монолитных интегральных схемах и функциональных устройствах, где Полупроводниковый диод неотделим от всей конструкции устройства.

  Об исторических сведениях см. в ст. Полупроводниковая электроника.



  Лит.: Полупроводниковые диоды. Параметры. Методы измерений, М., 1968; Федотов Я. А., Основы физики полупроводниковых приборов, М., 1970; Пасынков В. В., Чиркин Л. К., Шинков А. Д., Полупроводниковые приборы, М., 1973; Зи С. М., Физика полупроводниковых приборов, пер. с англ., М., 1973.

  Ю. Р. Носов.
