Электронные призмы, электроннооптические (соответственно ионные призмы — ионнооптические) системы, предназначенные для отклонения пучков заряженных частиц или для разделения таких частиц по энергии и массе. Электронные призмы получили своё название в рамках общей аналогии между электронной и ионной оптикой и оптикой световых лучей. Среди многочисленных типов Электронные призмы наиболее близкими аналогами светооптических призм являются те Электронные призмы, которые оставляют падающий на них параллельный пучок заряженных частиц параллельным и после отклонения. Простейшей электростатической Электронные призмы такого типа служит телескопическая система, составленная из двух цилиндрических иммерсионных электронных линз (рис. 1). Задний линейный фокус АВ первой линзы совпадает с передним линейным фокусом второй. Электростатическое поле телескопической системы «двухмерно» (оно не изменяется в направлении, параллельном оси х) и симметрично относительно средней плоскости ху, вблизи которой движутся частицы. Параллельный пучок падает на телескопическую систему под большим углом J₁ к оси у и выходит под углом J₂, сохраняя свою параллельность. При этом выполняется равенство sin J₂/ sin J₁ = ,

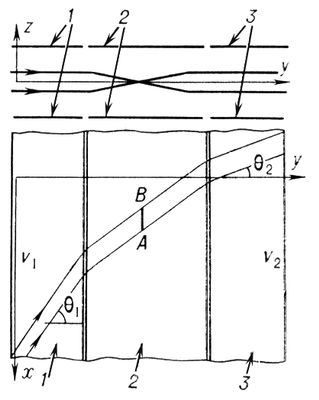

Рис. 1. Телескопическая система, состоящая из двух цилиндрических иммерсионных электростатических линз: 1, 2 электроды, составляющие первую по ходу пучка цилиндрическую линзу, 2, 3 вторую линзу; ломаные линии со стрелками проекции траекторий заряженных частиц на плоскости yz и ху; А Влинейный фокус. (Название «цилиндрический» применительно к электронным линзам указывает на то, что они могут действовать на электронный пучок так же, как цилиндрическая светооптическая линза на световой пучок.)

где V₁ — потенциал первого  участка Электронные призмы и пространства перед ним, V₂ — потенциал последнего участка призмы и пространства за ним. Как известно, потенциал электростатический можно определять с точностью до произвольной постоянной, принимая его равным нулю там, где это диктуется соображениями удобства. В данном случае, как и в большинстве задач электронной и ионной оптики, потенциал принимают равным нулю там, где равна нулю скорость частиц. При этом условии электроннооптическийпреломления показатель n_э = . Т. о., отклонение пучка заряженных частиц в телескопической системе подчиняется закону, совершенно аналогичному Снелля закону преломления в световой оптике. Для увеличения дисперсии применяют сложную Электронные призмы, состоящую из двух телескопических систем, расположенных под углом друг к другу. Такие Электронные призмы служат диспергирующими элементами в электронных спектрометрах.

  В магнитной Электронные призмы с «двухмерным» полем роль цилиндрических линз играют поля рассеяния на краях магнитных полюсов. При определённом угле падения пучка на призму эти поля образуют телескопическую систему (рис. 2).

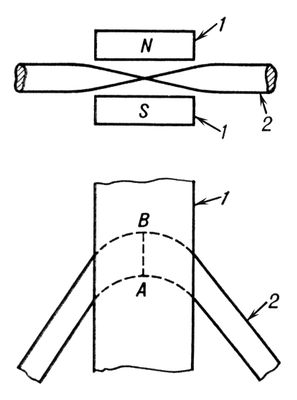

Рис. 2. Отклонение пучка заряженных частиц магнитной призмой: 1 — полюса магнита призмы; 2 — пучок заряженных частиц; АВ — линейный фокус.



  Лит.: Арцимович Л. А., Лукьянов С. Ю., Движение заряженных частиц в электрических и магнитных полях, М., 1972; Кельман В. М., Явор С. Я., Электронная оптика, 3 изд., Л., 1968; Призменные бета-спектрометры и их применение, Вильнюс, 1971; Применение призменных бета-спектрометров, Вильнюс, 1974.

  В. М. Кельман, И. В. Родникова.
