Висячие конструкции, строительные конструкции, в которых основные элементы, несущие нагрузку (тросы, кабели, цепи, сетки, листовые мембраны и т.п.), испытывают только растягивающие усилия. Работа Висячие конструкции на растяжение позволяет полностью использовать механические свойства высокопрочных материалов (стальной проволоки, капроновых нитей и др.), а незначительный вес их даёт возможность перекрывать сооружения с наибольшими пролётами. Висячие конструкции сравнительно просты в монтаже, надёжны в эксплуатации, отличаются архитектурной выразительностью. Недостатками Висячие конструкции являются наличие распоров (см. Распорная система) и большая деформативность под действием местной нагрузки. Для восприятия распоров устраиваются анкерные фундаменты или так называемые контурные конструкции (кольца, опоясывающие по периметру Висячие конструкции). Уменьшение деформативности Висячие конструкции достигается введением стабилизирующих элементов — оттяжек, раскосов, балок жёсткости, дополнительных поясов, а также приданием Висячие конструкции формы, допускающей предварительное напряжение. Геометрически неизменяемые Висячие конструкции, выполненные из прямолинейных элементов (вантов), называются вантовыми.

  Висячие конструкции могут быть плоскими и пространственными. Простейший вид плоской Висячие конструкции — закрепленный на опорах трос с подвешенными к нему элементами, воспринимающими местную нагрузку. Современные плоские Висячие конструкции применяются главным образом в висячих мостах, висячих покрытиях, канатных дорогах, подвесных переходах трубопроводов (рис. 1) и т.п.

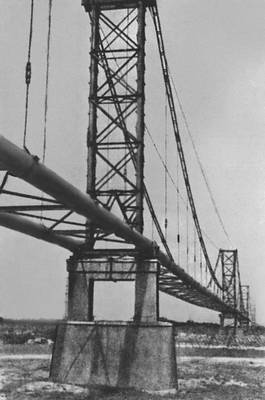

Рис. 1. Подвесной переход трубопровода.

  Пространственные Висячие конструкции применяются в основном в покрытиях общественных и промышленных зданий больших пролётов. Впервые Висячие конструкции покрытий были предложены и осуществлены В. Г. Шуховым в 1896 при строительстве павильонов Нижегородской выставки, в том числе центрального здания инженерно-строительного павильона в виде круга в основании с наружным диаметром 68 м. За рубежом начало развития современных Висячие конструкции покрытий относится к 30-м гг. 20 в. Значительное распространение они получили после 2-й мировой войны. Пространственные Висячие конструкции покрытий весьма разнообразны; они различаются способами повышения их стабильности и жёсткости, а также особенностями конструктивного решения: однопоясные, двухпоясные, седловидные и др.

  Однопоясные висячие покрытия — системы параллельных тросов, сетки или мембраны, образующие цилиндрические или параболоидные поверхности. Поперечная нагрузка на несущие элементы передаётся обычно через настил. Повышение жёсткости конструкций достигается увеличением веса настила либо его омоноличиванием, превращающим систему в висячую оболочку, а при лёгких настилах — введением вантовых оттяжек (рис. 2). Двухпоясные висячие покрытия представляют собой предварительно напряжённые системы, состоящие из криволинейных поясов, обращенных выпуклостью в противоположные стороны.

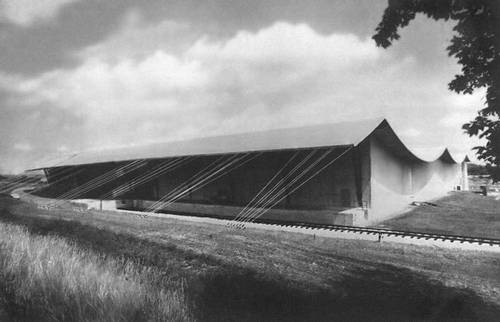

Рис. 2. Складское здание с трёхпролётным висячим покрытием.

  Седловидные висячие покрытия обычно состоят из систем пересекающихся тросов (вогнутых и выпуклых), образующих сетку, либо представляют собой оболочку в форме гиперболического параболоида. Большинство таких конструкций выполняется с предварительным напряжением. Крупным шагом в развитии Висячие конструкции явилось сооружение в 1953 в США (штат Северная Каролина) по проекту архитектора М. Новицкого Роли-арены — здания с седловидным висячим покрытием (рис. 3).

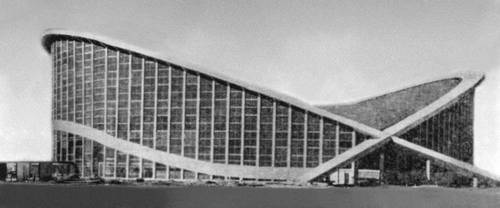

Рис. 3. Общий вид Роли-арены с седловидным висячим покрытием.

  Висячие конструкции, возводимые обычно без применения лесов (с помощью лёгких подъёмных механизмов), позволяют снизить стоимость строительства и сократить его сроки, что делает их перспективными, отвечающими растущей потребности в зданиях и сооружениях с большими пролётами.



  Лит.: Соботка З., Висячие покрытия, пер. с чешского, М., 1964; Косенко И. С., Висячие конструкции покрытий, М., 1966; Дмитриев Л. Г., Касилов А. В., Вантовые покрытия, К., 1968; Качурин В. К., Статический расчет вантовых систем, М. — Л., 1969.

  Н. С. Москалёв.
