Гироскопический интегратор, гироскопическое устройство, содержащее т. и. интегрирующий гироскоп, который служит для определения интеграла от воздействующей на него величины. Различают Гироскопический интегратор угловой скорости и Гироскопический интегратор линейных ускорений.

  Гироскопический интегратор угловой скорости служит для определения угла поворота объекта. Наиболее совершенным является поплавковый Гироскопический интегратор (рис. 1). Ротор 1 гироскопа установлен в рамке 2, представляющей собой поплавок цилиндрической формы; ось Oy (Oh) вращения поплавка установлена в подшипниках, расположенных в корпусе 4 прибора, имеющего также цилиндрическую форму. Зазор 5 между поплавком и корпусом, а также всё свободное пространство внутри корпуса заполнено жидкостью с большой плотностью. Указанная система образует жидкостный подвес. Подъёмная сила жидкости должна быть равна весу гироузла; при этом подшипники 3 подвеса оказываются практически полностью разгруженными; жидкость в зазоре между цилиндрическими поверхностями поплавка и корпуса прибора обеспечивает демпфирование, момент которого пропорционален угловой скорости вращения поплавка. Применение жидкостного подвеса частично предохраняет ось подвеса (ось вращения поплавка) от воздействия на неё вибраций, ударов и др. В приборе предусмотрено автоматическое регулирование температуры, что необходимо для поддержания постоянства плотности и вязкости жидкости, а также постоянства положения центра тяжести поплавкового гироузла и центра давления жидкости относительно оси вращения гироузла.

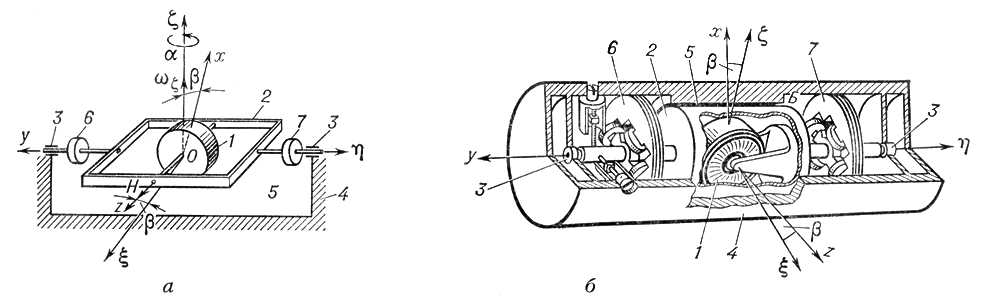

Рис. 1. Схема поплавкового гироскопического интегратора: а — упрощенная принципиальная; б — кинематическая; 1 — ротор; 2 — рамка (поплавок); 3 — подшипники; 4 — корпус прибора; 5 — зазор между корпусом и поплавком; 6 — датчик угла; 7 — датчик моментов; Охуz — оси, связанные с рамкой (поплавком); Oxhz — оси системы отсчёта.

  При повороте объекта вокруг оси Oz, (входная ось или ось чувствительности) с угловой скоростью w_z возникает гироскопический момент Hw_z, где Н — кинетический момент гироскопа, вызывающий вращение поплавка (рамки) вокруг оси Oh (выходная ось) с угловой скоростью b (где b — угол поворота поплавка). При этом на поплавок начинает действовать момент демпфирования bb (b — коэффициент демпфирования), уравновешивающий гироскопический момент. Равенство bb=Hw_z после интегрирования даёт bb=Ha, что позволяет по углу b поворота поплавка вокруг оси Oh, снимаемого с датчика 6, определять искомый угол поворота a объекта вокруг оси Oz.

  Поплавковый Гироскопический интегратор является прецизионным прибором. Основные достоинства двухстепенных поплавковых Гироскопический интегратор состоят в высокой точности (собственный уход — десятые и сотые доли градуса в 1 ч); малой подверженности вибрационным, ударным и др. возмущающим воздействиям; возможности использования для решения широкого класса задач, возлагаемых на гироскопические устройства. Поплавковые Гироскопический интегратор применяются в гироскопах направления, гировертикалях, системах гироскопической стабилизации, используемых на различных летательных аппаратах и кораблях.

  Гироскопический интегратор линейных ускорений служит для определения составляющей линейной скорости центра тяжести объекта вдоль заданного направления. Гироскопический интегратор представляет собой гироскоп с тремя степенями свободы, центр тяжести которого смещен относительно точки подвеса. Вследствие этого Гироскопический интегратор чувствителен к поступательным ускорениям объекта, т.к. возникающий при этом момент сил инерции вызывает прецессию гироскопа с угловой скоростью, пропорциональной указанному моменту, т. е. величине ускорения объекта. Тогда угол прецессии будет пропорционален линейной скорости объекта, что позволяет, измерив этот угол, найти искомую скорость.

  Гироскопический интегратор реагирует на кажущееся ускорение объекта, т. е. на разность между абсолютным ускорением объекта и гравитационным ускорением (ускорением силы тяготения). Вследствие этого показания прибора пропорциональны интегралу от кажущегося ускорения, т. е. кажущейся скорости. На рис. 2 приведена принципиальная схема Гироскопический интегратор с трёхстепенным неуравновешенным (тяжёлым) гироскопом гиромаятникового типа. Ротор 1, установленный в гирокамере 2, статически неуравновешен относительно оси качания O'x' в наружном кардановом кольце (рамке) 3; относительно оси Oh (Оу) вращения рамки система полностью уравновешена. Для обеспечения перпендикулярности оси Oz гироскопа к оси Oh (Оу) служит система коррекции, состоящая из контактного приспособления 4 и управляемого им стабилизирующего двигателя 5.

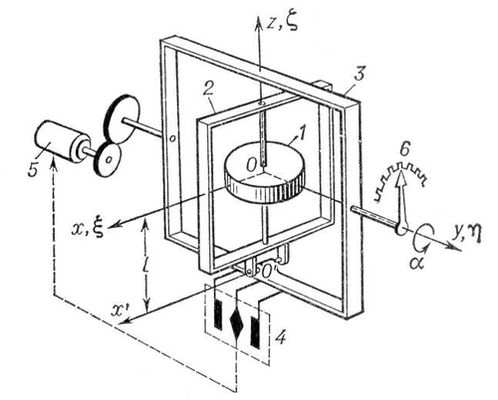

Рис. 2. Принципиальная схема гироскопического интегратора линейных ускорений: 1 — ротор; 2 — гирокамера; 3 — наружное карданово кольцо (рамка); 4 — контактное приспособление; 5 — стабилизирующий двигатель; 6 — потенциометр; Oxhz — оси системы отсчёта; Oxyz — оси, связанные с гирокамерой.

  Гироскопический интегратор реагирует на составляющую wлинейного ускорения объекта вдоль оси Oh. Показания Гироскопический интегратор (величина линейной скорости объекта), пропорциональные углу a поворота рамки 3, снимаются с потенциометра 6. Если ось Oh (Оу), совпадающая с продольной осью объекта, горизонтальна, то из формулы для угловой скорости прецессии наружной рамки после интегрирования получается

  где v₀ — начальная скорость вдоль оси Oh, Н— кинетический момент гироскопа; т — масса ротора и гирокамеры; 1 — смещение вдоль оси Oz центра тяжести ротора и гирокамеры относительно точки подвеса; v — искомая составляющая скорости объекта вдоль оси Oh, которая и определяется по значению угла, снимаемого с потенциометра 6.

Если объект движется под углом к плоскости горизонта (в частности, вертикально), то для определения скорости v объекта из угла a следует вычесть тот угол, на который повернётся рамка под действием силы тяготения.

  Гироскопический интегратор линейных ускорений применяются главным образом в ракетной технике. Возможно применение Гироскопический интегратор в гироинерциальной вертикали (см. Гировертикаль), где он заменяет акселерометр и интегратор.

  А. Ю. Ишлинский, С. С. Ривкин.
