Кавитация (от лат. cavitas — пустота), образование в капельной жидкости полостей, заполненных газом, паром или их смесью (так называемых кавитационных пузырьков, или каверн). Кавитационные пузырьки образуются в тех местах, где давление в жидкости становится ниже некоторого критического значения pkp (в реальной жидкости pkp приблизительно равно давлению насыщенного пара этой жидкости при данной температуре). Если понижение давления происходит вследствие больших местных скоростей в потоке движущейся капельной жидкости. то Кавитация называют гидродинамической,. а если вследствие прохождения акустических волн — акустической.

  Гидродинамическая кавитация. Поскольку в реальной жидкости всегда присутствуют мельчайшие пузырьки газа или пара, то, двигаясь с потоком и попадая в область давления р < ркр, они теряют устойчивость и приобретают способность к неограниченному росту (рис. 1). После перехода в зону повышенного давления и исчерпания кинетической энергии расширяющейся жидкости рост пузырька прекращается и он начинает сокращаться. Если пузырёк содержит достаточно много газа, то по достижении им минимального радиуса он восстанавливается и совершает нескольких циклов затухающих колебаний, а если газа мало, то пузырёк захлопывается полностью в первом периоде жизни. Т. о., вблизи обтекаемого тела (например, в трубе с местным сужением, рис. 2) создаётся довольно четко ограниченная «кавитационная зона», заполненная движущимися пузырьками.

Рис. 1. Кавитационный пузырь на торцовой поверхности вибрирующего стержня (десятикратное увеличение). Кавитация.

Рис. 1. Кавитационный пузырь на торцовой поверхности вибрирующего стержня (десятикратное увеличение).

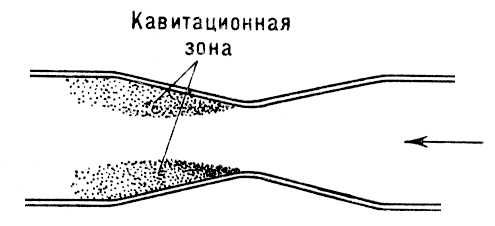

Рис. 2. Кавитационная зона в трубке с местным сужением. Кавитация.

Рис. 2. Кавитационная зона в трубке с местным сужением.

  Сокращение кавитационного пузырька происходит с большой скоростью и сопровождается звуковым импульсом (своего рода гидравлическим ударом) тем более сильным, чем меньше газа содержит пузырёк. Если степень развития Кавитация такова, что в случайные моменты времени возникает и захлопывается множество пузырьков, то явление сопровождается сильным шумом со сплошным спектром от нескольких сотен гц до сотен и тысяч кгц. Если кавитационная каверна замыкается вблизи от обтекаемого тела, то многократно повторяющиеся удары приводят к разрушению (к так называемой кавитационной эрозии) поверхности обтекаемого тела (лопастей гидротурбин, гребных винтов кораблей и др. гидротехнических устройств, рис. 3 и 4).

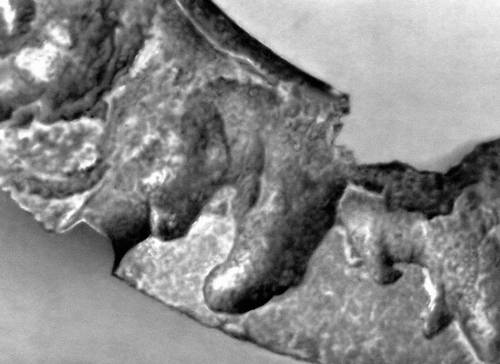

Рис. 3. Участок разрушенной поверхности гребного винта. Кавитация.

Рис. 3. Участок разрушенной поверхности гребного винта.

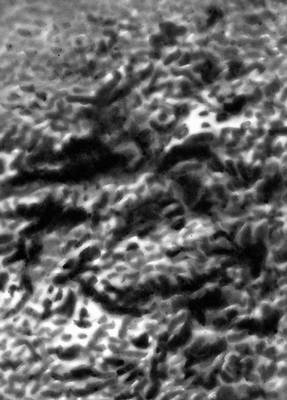

Рис. 4. Всасывающий патрубок насоса, выполненный из чугуна, со следами кавитационной эрозии. Кавитация.

Рис. 4. Всасывающий патрубок насоса, выполненный из чугуна, со следами кавитационной эрозии.

  Если бы жидкость была идеально однородной, а поверхность твёрдого тела, с которым она граничит, идеально смачиваемой, то разрыв происходил бы при давлении, значительно более низком, чем давление насыщенного пара жидкости. Прочность на разрыв воды, вычисленная при учёте тепловых флуктуаций, равна 150 Мн/м2 (1500 кг/см2). Реальные жидкости менее прочны. Максимальное растяжение тщательно очищенной воды, достигнутое при растяжении воды при 10 °С, составляет 28 Мн/м2 (280 кг/см2). Обычно же разрыв возникает при давлениях, лишь немного меньших давления насыщенного пара. Низкая прочность реальных жидкостей связана с наличием в них так называемых кавитационных зародышей: плохо смачиваемых участков твёрдого тела, твёрдых частиц с трещинами, заполненными газом, микроскопических газовых пузырьков, предохраняемых от растворения мономолекулярными органическими оболочками, ионных образований, возникающих под действием космических лучей.

  При данной форме обтекаемого тела Кавитация возникает при некотором, вполне определённом для данной точки потока, значении безразмерного параметра

  где р — гидростатическое давление набегающего потока, рн — давление насыщенного пара, rплотность жидкости, u¥— скорость жидкости на достаточном отдалении от тела. Этот параметр называют «числом кавитации», служит одним из критериев подобия при моделировании гидродинамических течений. Увеличение скорости потока после начала Кавитация вызывает быстрое возрастание числа кавитационных пузырьков, вслед за чем происходит их объединение в общую кавитационную каверну, затем течение переходит в струйное (см. Струя). При этом течение сохраняет нестационарный характер только в области замыкания каверны. Особенно быстро струйное течение организуется в случае плохо обтекаемых тел.

  Если внутрь каверны, через тело, около которого возникает Кавитация, подвести атмосферный воздух или иной газ, то размеры каверны увеличиваются. При этом установится течение, которое будет соответствовать числу кавитации, образованному уже не по насыщающему давлению водяного пара рн, а по давлению газа внутри каверны pk, т. е. . Всплывание такой кавитационной каверны будет определяться т. н. числом Фруда , где g — ускорение силы тяжести, a d — некоторый характерный линейный размер. Так как pk может быть много больше рн, то в таких условиях возможно при малых скоростях набегающего потока получать течения, соответствующие очень низким значениям c, т. е. глубоким степеням развития Кавитация Так, при движении тела в воде со скоростью 6—10 м/сек можно получить его обтекание, соответствующее скоростям до 100 м/сек. Кавитационные течения, получающиеся в результате подвода газа внутрь каверны, называют искусственной Кавитация

  Гидродинамическая Кавитация может сопровождаться рядом физико-химических эффектов, например искрообразованием и люминесценцией. В ряде работ обнаружено влияние электрического тока и магнитного поля на Кавитация, возникающую при обтекании цилиндра в гидродинамической трубе.

  Исследование Кавитация и борьба с ней имеют большое значение, так как Кавитация оказывает вредное влияние на работу гидротурбин, жидкостных насосов, гребных винтов кораблей, подводных звукоизлучателей, жидкостных систем высотных самолётов и т.д., снижает коэффициент полезного действия и приводит к разрушениям. Кавитация может быть уменьшена при увеличении гидростатического давления, например помещением устройства на достаточной глубине по отношению к свободной поверхности жидкости, а также подбором соответствующих форм элементов конструкции, при которых вредное влияние Кавитация уменьшается. Для уменьшения эрозии лопасти рабочих колёс изготавливают из нержавеющих сталей и шлифуют.

  Экспериментальные исследования Кавитация производятся в так называемых кавитационных трубах, представляющих собой обычные гидродинамические трубы, оборудованные системой регулирования статического давления.



  Лит.: Корнфельд М., Упругость и прочность жидкостей, М. — Л., 1951; Биркгоф Г., Сарантонелло Э., Струи, следы и каверны, пер. с англ., М., 1964: Перник А. Д., Проблемы кавитации, 2 изд., Л., 1966; Ошеровский С. Х., Кавитация в генераторах, «Энергетика и электрификация», 1970, № 1.

  А. Д. Перник.

  Акустическая кавитация. При излучении в жидкость звука с амплитудой звукового давления, превосходящей некоторую пороговую величину, во время полупериодов разрежения возникают кавитационные пузырьки на так называемых кавитационных зародышах, которыми чаще всего являются газовые включения, содержащиеся в жидкости и на колеблющейся поверхности акустического излучателя. Поэтому кавитационный порог повышается по мере снижения содержания газа в жидкости, при увеличении гидростатического давления, после обжатия жидкости высоким (порядка 103кгс/см2@ 102 Мн/м2) гидростатическим давлением и при охлаждении жидкости, а кроме того, при увеличении частоты звука и при сокращении продолжительности озвучивания. Порог выше для бегущей, чем для стоячей волны. Пузырьки захлопываются во время полупериодов сжатия, создавая кратковременные (порядка 10-6сек) импульсы давления (до 103 Мн/м2@ 104кгс/см2 и более), способные разрушить даже весьма прочные материалы. Такое разрушение наблюдается на поверхности мощных акустических излучателей, работающих в жидкости. Давление при захлопывании кавитационных пузырьков повышается при снижении частоты звука и при повышении гидростатического давления; оно выше в жидкостях с малым давлением насыщенного пара. Захлопывание пузырьков сопровождается адиабатическим нагревом газа в пузырьках до температуры порядка 104 °С, чем, по-видимому, и вызывается свечение пузырьков при Кавитация (т. н. звуколюминесценция). Кавитация сопровождается ионизацией газа в пузырьках. Кавитационные пузырьки группируются, образуя кавитационную область сложной и изменчивой формы. Интенсивность Кавитация удобно оценивать по разрушению тонкой алюминиевой фольги, в которой кавитирующие пузырьки пробивают отверстия. По количеству и расположению этих отверстий, возникающих за определённое время, можно судить об интенсивности Кавитация и конфигурации кавитационной области.

  Если жидкость насыщена газом, то газ диффундирует в пузырьки и полного захлопывания их не происходит. Всплывая, такие пузырьки уносят газ и уменьшают содержание газа в жидкости. Интенсивные колебания газонаполненных пузырьков как в свободной жидкости, так и вблизи поверхности твёрдых тел создают микропотоки жидкости.

  Появление Кавитация ограничивает возможность дальнейшего повышения интенсивности звука, излучаемого в жидкость, вследствие уменьшения её волнового сопротивления и соответствующего снижения нагрузки на излучатель (см. Импеданс акустический). Акустическая Кавитация и связанные с ней физические явления вызывают ряд эффектов. Часть из них, например разрушение и диспергирование твёрдых тел, эмульгирование жидкостей, очистка поверхностей, деталей, обязана своим происхождением ударам при захлопывании пузырьков и микропотокам вблизи них. Другие эффекты (например, инициирование и ускорение химических реакций) связаны с ионизацией газа в пузырьках. Благодаря этим эффектам акустическая Кавитация всё шире используется для создания новых и совершенствования известных технологических процессов. Большое число практических применений ультразвука основано на эффекте Кавитация

  Акустическая Кавитация имеет большое значение в биологии и медицине. Импульсы давления, возникающие в кавитационных пузырьках, обусловливают мгновенные разрывы микроорганизмов и простейших, находящихся в водной среде, подвергаемой действию ультразвука. Кавитация используют для выделения из животных и растительных клеток ферментов, гормонов и др. биологически активных веществ.



  Лит.: Бергман Л., Ультразвук и его применение в науке и технике, пер. с нем., М., 1956; Рой Н. А., Возникновение и протекание ультразвуковой кавитации, «Акустический журнал», 1957, т. 3, в. 1, с. 3; Сиротюк М. Г., Экспериментальные исследования ультразвуковой кавитации, в кн.: Физика и техника мощного ультразвука, т, 2, М., 1968; Ультразвук в гидрометаллургии, М., 1969.

  Н. А. Рой.
