Квантовый усилитель, устройство для усиления электромагнитных волн за счёт вынужденного излучения возбуждённых атомов, молекул или ионов. Эффект усиления в Квантовый усилитель связан с изменением энергии внутриатомных (связанных) электронов, движение которых описывается квантовой механикой. Поэтому, в отличие, например, от ламповых усилителей, в которых используются потоки свободных электронов, движение которых хорошо описывается классической механикой, эти усилители получили название квантовых (см. Квантовая электроника).

Т. к. кроме вынужденных квантовых переходов возбуждённых атомов в состояние с меньшей энергией возможны их самопроизвольные (спонтанные) переходы, в результате которых излучаются волны, имеющие случайные амплитуду, фазу и поляризацию, то они добавляются к усиливаемой волне в виде шумов. Спонтанное излучение является единственным, принципиально неустранимым источником шумов Квантовый усилитель Мощность спонтанного излучения очень мала в радиодиапазоне и резко растет при переходе к оптическому диапазону. В связи с этим Квантовый усилитель радиодиапазона (мазеры) отличаются исключительно низким уровнем собственных шумов [в них отсутствуют шумы, связанные с неравномерностью электронного потока, неизбежные в радиолампах (см. Дробовой шум); кроме того, Квантовый усилитель радиодиапазона работают при температурах, близких к абсолютному нулю, и шумы, связанные с тепловым движением электронов в цепях усилителя, очень малы]. Благодаря чрезвычайно низкому уровню шумов чувствительность Квантовый усилитель, т. е. способность усиливать очень слабые сигналы, велика. Квантовый усилитель применяются в качестве входных ступеней в самых высокочувствительных радиоприёмных устройствах в диапазоне длин волн от 4 мм до 50 см. Квантовый усилитель радиодиапазона значительно увеличили дальность действия космических линий связи с межпланетными станциями, планетных радиолокаторов и радиотелескопов.

В оптическом диапазоне Квантовый усилитель широко используются как усилители мощности лазерного излучения. Квантовый усилитель света имеют много общего по принципу действия и конструкции с квантовыми генераторами света (см. Лазер).

Вынужденный переход атома из состояния с энергией E₂ в состояние с меньшей энергией E₁ сопровождающийся испусканием кванта электромагнитной энергии E₂ E₁ = hn (n— частота вынуждающей и испускаемой волн, h — Планка постоянная), приводит к усилению колебаний. Усиление, создаваемое одним атомом, очень мало. Но если колебание частоты n распространяется в веществе, содержащем большое число одинаковых возбуждённых атомов, находящихся на уровне E₂, то усиление может стать достаточно большим. Атомы же, находящиеся на нижнем уровне E₁, в результате вынужденного поглощения, наоборот, ослабляют волну. В результате вещество будет ослаблять или усиливать волну в зависимости от того, каких атомов в ней больше, невозбуждённых или возбуждённых, или, как говорят, какой из уровней энергии более населён атомами.

  Если вещество находится в состоянии равновесия термодинамического, то распределение частиц по уровням энергии определяется его температурой, причём уровень с меньшей энергией более населён, чем уровень с большей энергией (рис. 1; см. также Больцмана статистика). Такое вещество всегда поглощает электромагнитные волны. Вещество начинает усиливать — становится активным, лишь тогда, когда равновесие нарушается и возбуждённых атомов становится больше, чем невозбуждённых (инверсия населённостей). Чем больше число атомов на верхнем уровне превышает число атомов, находящихся на нижнем уровне, т. е. чем больше инверсная разность населённости DN_и= N₂ — N₁, тем эффективней усиление.

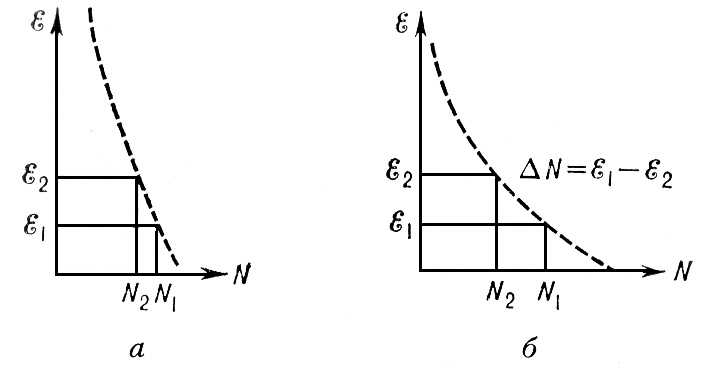

Рис. 1. Распределение частиц по уровням энергии в условиях термодинамического равновесия: а — при температуре T₁; б — при температуре T₂ < T₁; N — населённость уровней энергии, DN — равновесная разность населённостей уровней энергии Е₁ и Е₂.

  Однако инверсное состояние вещества не может существовать сколь угодно долго. После прекращения внешнего воздействия в результате теплового движения частиц и взаимодействия между ними через некоторое время снова устанавливается равновесное распределение населённостей уровней (рис. 1). Этот процесс (релаксация) происходит и во время действия внешнего возмущения, стремясь восстановить тепловое равновесие в веществе. Поэтому внешнее воздействие должно быть достаточно сильным, чтобы привести вещество в состояние с инверсией населённостей и не должно быть однократным.

  Существуют различные методы создания активной среды. Для Квантовый усилитель наиболее удобным оказался метод, основанный на использовании 3 уровней энергии, предложенный Н. Г. Басовым и А. М. Прохоровым. Частицы (атомы молекулы или ионы), в энергетическом спектре которых есть 3 уровня энергии E₁, E₂, E₃ (рис. 2), подвергаются воздействию сильного электромагнитного излучения (накачки). Частота этого излучения n соответствует частоте перехода между нижним E₁ и верхним E₃ уровнями (hn = E₃ E₁).

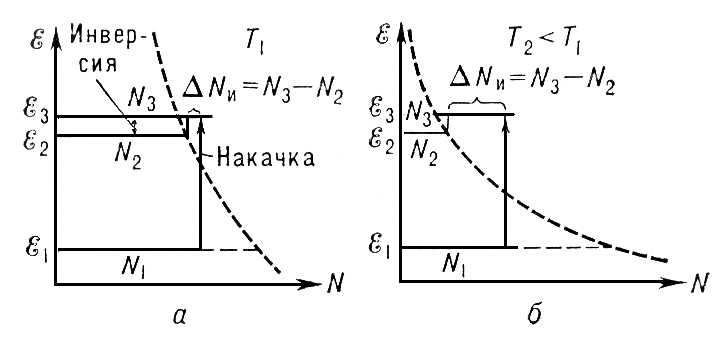

Рис. 2. Возникновение инверсии населённостей для уровней энергии Е₂ и Е₃ в системе 3 уровней Е₁, Е₂, Е₃ под действием накачки: а — при температуре вещества T₁; б — при температуре T₂ < T₁. Пунктир показывает распределение частиц по уровням энергии при термодинамическом равновесии.

  Интенсивность накачки должна быть достаточно велика, чтобы переходы E₁ ® E₃ происходили гораздо чаще, чем обратные релаксационные переходы. В этом случае населённости уровней E₁ и E₃ выравниваются. При этом для одной из пар уровней E₁ и E₂ или E₂ и E₃ будет иметь место инверсия населённости. Инверсия населённостей образуется для пары уровней с более медленной релаксацией и с меньшей разностью энергии.

  С понижением температуры Т увеличивается как равновесная разность населённостей DN уровней (рис. 1), так и инверсная разность населённостей DN_и (рис. 2). Кроме того, понижение температуры сильно замедляет релаксацию и тем самым снижает требуемую мощность накачки. Поэтому инверсию населённостей, достаточную для создания эффективных Квантовый усилитель радиодиапазона, удаётся получить при охлаждении вещества до температуры кипения гелия (4,2 К). Существуют конструкции Квантовый усилитель, которые могут работать при температурах до 77 К (точка кипения азота) и даже 190 К, но они менее эффективны.

  Наиболее подходящим материалом для Квантовый усилитель радиодиапазона оказались диамагнитные кристаллы с небольшой примесью парамагнитных ионов. Обычно применяются рубин (Al₂O₃ с примесью ионов хрома Cr³⁺), рутил (TiO₂ с примесью ионов Cr³⁺ и Fe³⁺), изумруд [Be₃Al₂(SiO₃) ₆ с примесью окиси хрома Cr₂O₃]. Для Квантовый усилитель необходимы кристаллы объёмом в несколько см³, выращенные искусственно из очень чистых материалов со строго дозированной примесью парамагнитных ионов.

  В отсутствии внешних магнитных полей магнитные моменты ионов ориентированы хаотически. В постоянном магнитном поле магнитный момент может располагаться только под несколькими определёнными углами к магнитному полю H, энергия иона в этих положениях различна (см. Зеемана эффект).

  Образуется ряд уровней энергии (магнитные подуровни), расстояние между которыми зависит от величины постоянного магнитного поля H. Число магнитных подуровней определяется спином иона (рис. 3). Разность энергии между ними при обычных магнитных полях соответствует радиодиапазону и может быть легко изменена изменением магнитного поля. Такое вещество может усиливать радиоволны нужной частоты.

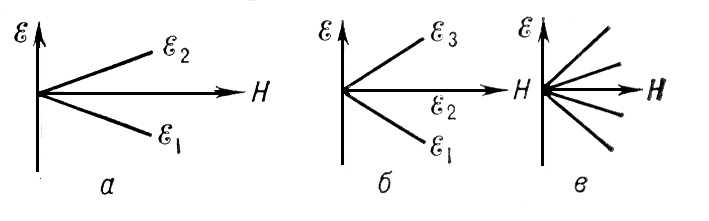

Рис. 3. Энергетические уровни парамагнитного иона во внешнем магнитном поле H расщепляются на несколько магнитных подуровней, число которых зависит от величины спина иона S; a) S = 1/2; б) S = 1; в) S = 3/2.

  Основная характеристика всякого усилителя электрических колебаний — его коэффициент усиления К, показывающий, во сколько раз амплитуда колебаний на выходе усилителя больше амплитуды на входе. Чем больше путь, который волна проходит в активном веществе, тем больше коэффициент усиления Квантовый усилитель В кристалле рубина волна, распространяясь на расстояние, равное её длине l, увеличивает свою амплитуду незначительно. Т. о., для получения достаточного усиления необходимы монокристаллы больших размеров, выращивание которых связано с серьёзными трудностями. Для Квантовый усилитель с коэффициентом усиления 10 потребовались бы кристаллы (а, следовательно, и магниты) длиной в несколько м. Такой усилитель был бы очень громоздким и дорогим.

  Усиление можно увеличить, заставив волну многократно проходить через активное вещество. Для этого активное вещество помещают в объёмный резонатор (полость, ограниченную металлическими стенками). Волна, попавшая из антенны в резонатор через отверстие в его стенке (отверстие связи), многократно отражается от стенок резонатора и длительно взаимодействует с активным веществом (рис. 4). Усиление будет эффективным, если при каждом отражении от стенки фаза отражённой волны совпадает с фазой падающей волны. Это условие выполняется при определённых размерах резонатора, т. е. резонатор гак же, как и само вещество, должен быть настроен на частоту усиливаемой волны. При каждом отражении от стенки с отверстием часть электромагнитной энергии излучается наружу в виде усиленного сигнала. Для разделения входа и выхода резонаторного Квантовый усилитель применяется циркулятор (рис. 5). Такой Квантовый усилитель называется отражательным.

Рис. 4. Объёмный резонатор с активным веществом.

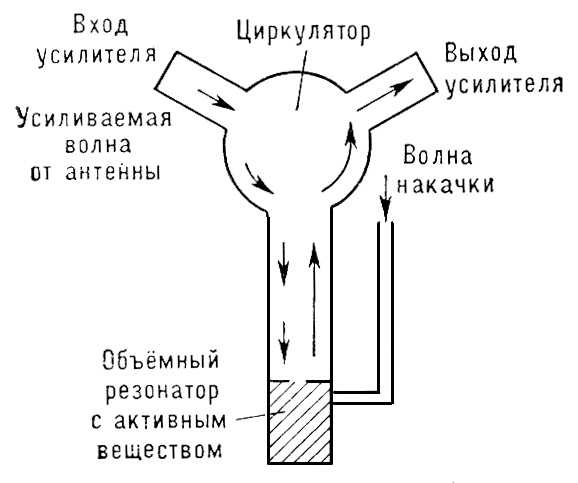

Рис. 5. Схематическое изображение отражательного квантового усилителя с одним резонатором.

  Для получения оптимальных характеристик Квантовый усилитель необходимо подобрать размер отверстия связи, так как, кроме требуемого коэффициента усиления, Квантовый усилитель должен иметь нужную полосу пропускания, которая определяет его способность усиливать сигналы, быстро меняющиеся во времени. Чем быстрее во времени меняется сигнал, тем больший частотный интервал он занимает (см., например, Модуляция колебаний). Если полоса пропускания усилителя Dn меньше полосы частот, занимаемой сигналом, то произойдёт сглаживание быстрых изменений сигнала в усилителе.

  Т. о., введение резонатора в конструкцию Квантовый усилитель с одной стороны увеличивает его коэффициент усиления, а с другой — во столько же раз уменьшает его полосу пропускания. Последнее значительно сужает область применения усилителя. Однорезонаторные Квантовый усилитель не получили широкого распространения из-за невозможности обеспечить одновременно большой коэффициент усиления и широкую полосу пропускания. Оказалось, что можно сохранить широкую полосу пропускания при большом коэффициенте усиления, применив несколько резонаторов. Существует два типа многорезонаторных Квантовый усилитель — усилители отражательного типа с циркулятором (рис. 6) и усилители проходного типа (рис. 7). В проходных Квантовый усилитель волна распространяется вдоль цепочки резонаторов, заполненных активным веществом. В каждом резонаторе при значительной полосе пропускания усиление невелико, но полное усиление всей цепочки может быть достаточно большим. Резонаторы проходного Квантовый усилитель соединены друг с другом ферритовыми невзаимными элементами. Под действием постоянного магнитного поля ферриты приобретают свойство пропускать волну, распространяющуюся в одном направлении, поглощая встречную волну. Основным недостатком многорезонаторных Квантовый усилитель является сложность перестройки частоты усилителя, так как при этом необходимо одновременно с изменением магнитного поля Н менять собственную частоту большого числа резонаторов, что технически трудно.

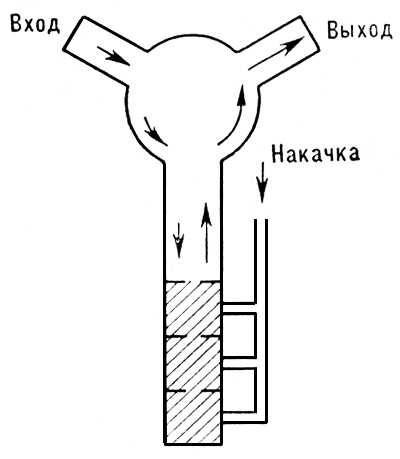

Рис. 6. Отражательный усилитель с 3 резонаторами.

Рис. 7. Схема квантового усилителя проходного типа с 3 резонаторами.

  Время взаимодействия волны с веществом можно увеличить, применяя вместо системы резонаторов замедляющие системы. Скорость распространения волны вдоль такой структуры во много раз меньше скорости распространения волны в радиоволноводе или в свободном пространстве. Соответственно увеличивается и усиление при прохождении волной единицы длины кристалла. Существенно, что замедляющие структуры широкополосны. Это даёт возможность перестраивать частоту Квантовый усилитель изменением только магнитного поля. Полоса пропускания таких усилителей, а также многорезонаторных Квантовый усилитель определяется шириной спектральной линии. Квантовый усилитель с замедляющей структурой получили название Квантовый усилитель бегущей волны. В них также применяются ферриты. Они пропускают волну, распространяющуюся вдоль замедляющей структуры в нужном направлении, и поглощают встречные, отражённые волны.

  Мощность шумов Квантовый усилитель удобно измерять, сравнивая её с мощностью теплового излучения абсолютно чёрного тела. Спектр теплового излучения включает оптический и радиодиапазоны. Т. о., мощность шумов можно выражать через абсолютную температуру (см. Шумовая температура). Предельная низкая температура шума Квантовый усилитель, обусловленная спонтанным излучением для l =3 см, составляет 0,5 К. Для большинства активных веществ, используемых в Квантовый усилитель, мощность шума колеблется в пределах от 1 К до 5 К. В реальных Квантовый усилитель к этим ничтожно малым шумам добавляется гораздо более мощное тепловое излучение подводящих радиоволноводов и др. конструктивных деталей. Мощность шумов, излучаемую волноводом, можно характеризовать величиной bТ, где b — коэффициент поглощения волны, а Т — его абсолютная температура. Для уменьшения шумов необходимо охладить возможно большую часть входных деталей. Но охладить весь входной тракт до температуры жидкого гелия невозможно. Поэтому не удаётся снизить шумы Квантовый усилитель с антенной до величины ниже 15—30 К. Это приблизительно в 100 раз меньше уровня шумов лучших усилителей, имевшихся до появления Квантовый усилитель

  Охлаждение Квантовый усилитель производится жидким гелием в криостатах. Трудности, связанные со сжижением, транспортировкой и переливкой жидкого гелия из транспортных сосудов в криостаты, ограничивают возможность применения Квантовый усилитель, осложняют и удорожают их эксплуатацию. Разработаны небольшие холодильные машины с замкнутым циклом движения охлаждающего вещества. Масса такой машины, рассчитанной на охлаждение Квантовый усилитель до 40 К, составляет 10—20 кг. Машина, рассчитанная на получение 4 К, весит более чем 200 кг и потребляет мощность в несколько квт.



  Лит.: Карпов Н. В., Маненков А. А., Квантовые усилители, М., 1966; Сигмен А., Мазеры, пер. с англ., М., 1966; Квантовая электроника. Маленькая энциклопедия, М., 1969; Штейншлейгер В. Б., Мисежников Г. С., Лифанов П. С., Квантовые усилители СВЧ (мазеры), М., 1971.

  А. В. Францессон.
