Непрерывное литьё металлов и сплавов, процесс получения слитков и заготовок, основанный на равномерном перемещении металла относительно зон заливки и кристаллизации. При этом литейная форма может быть неподвижной или закономерно перемещаться (возвратно-поступательное движение с небольшой амплитудой, вращение, движение по замкнутой кривой ограниченной длины).

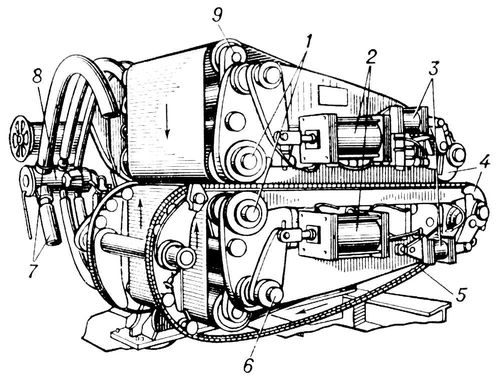

 Рис. 2. Общий вид машины непрерывного литья широких полос с ленточным кристаллизатором: 1 — входные шкивы; 2 — гидравлические цилиндры натяжения рабочих лент; 3 — пневматические цилиндры центрирующих устройств рабочих лент; 4 — выходные шкивы; 5 — подвижные боковые ограничители; 6 — нижний натяжной ролик; 7 — шланги, подающие воду в машину; 8 — водяной коллектор; 9 — верхний натяжной ролик.

  Непрерывное литьё металлов и сплавов в СССР и за рубежом начали применять в промышленности в 1930-х гг.; широкое распространение оно нашло в середине 40-х гг. Непрерывное литьё теоретически позволяет получать отливки сколь угодно большой длины; практически длина отливок определяется возможностями литейного производства, требованиями обрабатывающих цехов и организационно-экономическими соображениями. Получение отливок ограниченной длины методом Непрерывное литьё иногда неправильно называют полунепрерывным литьём. Равномерные скорости подачи, жидкого металла, его кристаллизации и удаления готовой отливки при Непрерывное литьё обеспечивают постоянство состава, строения и свойств металла по всей длине отливки. Путём усиленного отвода тепла (благодаря непосредственному охлаждению металла водой) можно повысить скорость кристаллизации и при правильно выбранной скорости литья создать направленную кристаллизацию, в основном вдоль оси отливки, что обеспечивает получение плотных слитков или заготовок с тонким внутренним строением зерна и равномерным химическим составом. Помимо того, Непрерывное литьё по сравнению со штучным литьём, сокращает количество отходов и потерь металла, затраты рабочей силы, литейной оснастки и инструмента.

  В зависимости от формирующих отливку устройств различают Непрерывное литьё в кристаллизатор (изложницу), валки, жёлоб (ручей), между движущимися лентами. Наиболее распространено литьё в металлический кристаллизатор скольжения, которое применительно к сталеплавильному производству получило название непрерывной разливки стали. Разработан и внедрён (для алюминиевых сплавов) принципиально новый вариант Непрерывное литьё с формообразованием слитка в электромагнитном поле — литьё в электромагнитный кристаллизатор (рис. 1). Процесс отличается следующими особенностями: отсутствует контакт между кристаллизующимся слитком и стенками металлической формы, что исключает образование грубых поверхностных дефектов; расстояние от мениска металла до пояса непосредственного охлаждения водой очень мало, благодаря чему повышается скорость кристаллизации; металл кристаллизуется в электромагнитном поле с принудительным движением расплава в объёме лунки, что обусловливает мелкозернистую структуру металла.

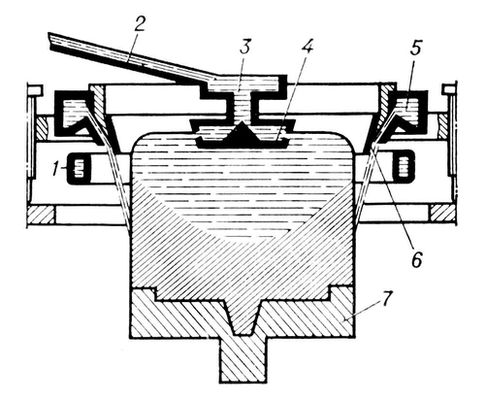

Рис. 1. Схема непрерывного литья в электромагнитный кристаллизатор: 1 — индуктор; 2 — лоток; 3 — распределительная коробка; 4 — плавающая чаша; 5 — коллектор; 6 — направляющий конус; 7 — поддон.

  В современной металлургии все слитки алюминиевых и магниевых сплавов, а также большую долю слитков тяжёлых цветных сплавов отливают методом Непрерывное литьё При получении слитков тугоплавких металлов и титана Непрерывное литьё в инертной среде или вакууме обычно совмещают с процессом непрерывной плавки. В этом случае заполнение формы определяется не скоростью разливки расплава, а скоростью расплавления расходуемого электрода или шихты, подаваемой в зону плавления. Для алюминия, меди и сплавов на их основе всё большее распространение получают совмещенные процессы отливки заготовок и последующей их прокатки. К таким процессам относятся получение катанки (когда заготовка формируется в ручье обода вращающегося колеса), получение листовой заготовки путём кристаллизации металла в валках или между двумя охлаждаемыми водой лентами. Литьё между лентами позволяет достигнуть наибольшей производительности совмещенного процесса в результате увеличения длительности контакта между затвердевающим металлом и лентой. По этому принципу работают машина конструкции американского инженера С. Хэзлитта, машина Всесоюзного научно-исследовательского и проектно-конструкторского института металлургического машиностроения (рис. 2) и др. Иногда совмещенные процессы относят к бесслитковой прокатке; однако при этом деформации подвергается уже затвердевший металл, в то время как первоначально под бесслитковой прокаткой понимали деформацию металла при его затвердевании.



  Лит.: Непрерывное литье алюминиевых сплавов, под ред. С. М. Воронова, М., 1945; Германн Э., Непрерывное литье, пер. с нем., М., 1961; Курдюмов А. В., Пикунов М. В., Чурсин В. М., Литейное производство цветных и редких металлов, М., 1972.

  В. И. Добаткин.
