Шотки диод, Шоттки диод, диод с барьером Шотки, полупроводниковый диод, выполненный на основе контакта металл — полупроводник; назван в честь немецкого учёного В. Шотки, создавшего в 1938—39 основы теории таких диодов. При изготовлении Шотки диод на очищенную поверхность полупроводникового кристалла (Si, GaAs, реже Ge) наносят тонкий слой металла (Au, Al, Ag, Pt и др.) методами вакуумного испарения, катодного распыления либо химического или электролитического осаждения. В Шотки диод (в приконтактной области полупроводника), как и в диодах с электронно-дырочным переходом (в области этого перехода), возникает потенциальный барьер (см. также Шотки барьер), изменение высоты которого под действием внешнего напряжения (смещения) приводит к изменению тока через прибор (см. рис. 2). Ток через контакт металл — полупроводник, в отличие от тока через электронно-дырочный переход, обусловлен только основными носителями заряда.

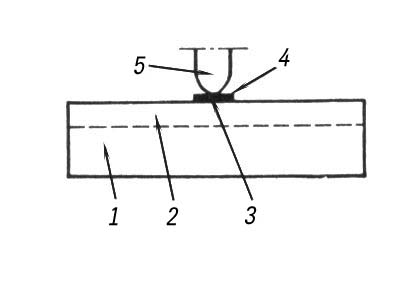

Структура детекторного Шотки диода: 1 — полупроводниковая подложка; 2 — эпитаксиальная плёнка; 3 — контакт металл — полупроводник; 4 — металлическая плёнка; 5 — внешний контакт.

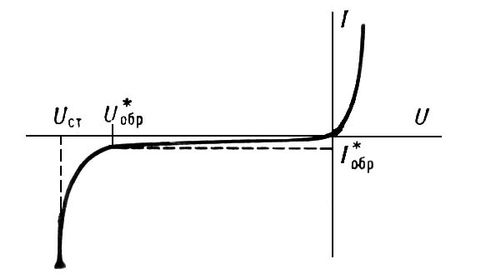

Рис. 2. Типичная вольтамперная характеристика полупроводникового диода с р — n-переходом: U — напряжение на диоде; I — ток через диод; U*_oбр и I*_oбр — максимальное допустимое обратное напряжение и соответствующий обратный ток; U_cт — напряжение стабилизации.

  Отличительные особенности Шотки диод по сравнению с полупроводниковыми диодами др. типов: возможность получать требуемую высоту потенциального барьера посредством выбора соответствующего металла; значительная нелинейность вольтамперной характеристики при малых прямых смещениях; очень малая инерционность (до 10^¾11сек); низкий уровень ВЧ шумов; технологическая совместимость с интегральными схемами; простота изготовления. Шотки диод служат главным образом СВЧ-диодами различного назначения (детекторными, смесительными, лавинно-пролётными, параметрическими, импульсными, умножительными); кроме того, Шотки диод применяют в качестве приёмников излучения,детекторов ядерного излучения,тензодатчиков, модуляторов света; их используют также в выпрямителях тока ВЧ, солнечных батареях и т.д.

  Лит. см. при ст. Полупроводниковый диод.

  Ю. Р. Носов.
