Тензодатчик,измерительный преобразователь деформации твёрдого тела, вызываемой механическими напряжениями, в сигнал (обычно электрический), предназначенный для последующей передачи, преобразования и регистрации. Наибольшее распространение получили Тензодатчик сопротивления, выполненные на базе тензорезисторов (ТР), действие которых основано на их свойстве изменять под влиянием деформации (растяжения или сжатия) своё электрическое сопротивление (см. Тензорезистивный эффект). Конструктивно ТР представляет собой либо решётку (рис. 1), изготовленную из проволоки или фольги (из константана, нихрома, различных сплавов на основе Ni, Mo, Pt), либо пластинку из полупроводника, например, Si. ТР механически жестко соединяют (например, приклеивают, приваривают) с упругим элементом Тензодатчик (рис. 2) либо крепят непосредственно на исследуемой детали. Упругий элемент воспринимает изменения исследуемого параметра х (давления, деформации узла машины, ускорения и т. п.) и преобразует их в деформацию решётки (пластинки) e(x), что приводит к изменению сопротивления ТР на величину DR (e) = ± k×R₀×e, где R₀ — начальное сопротивление ТР, k — коэффициент тензочувствительности (для проволочных Тензодатчик k  £ 2—2,5, для полупроводниковых k ~ 200). Тензодатчик сопротивления обычно работают в области упругих деформаций — при e£  10^-3.

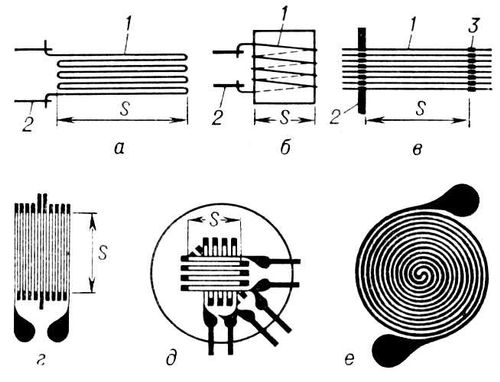

Рис. 1. Рещетки тензодатчиков: проволочные — петлевая (а), витковая (б) и с перемычками (в); фольговые — для изменения одной компоненты деформации (г), трех компонент (д) и кольцевых деформаций (е); 1 — проволока; 2 — выводы решетки; 3 — перемычки; S — база датчика.

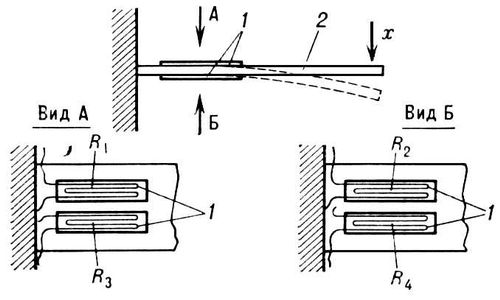

Рис. 2. Схема тензорезисторного датчика: 1 — решётки; 2 — упругий элемент; R1,..., R4 — тензорезисторы; х — измеряемый параметр.

  Величина DR зависит не только от e, но и от температуры упругого элемента: DR (q) = a×Dq× R₀, где Dq — изменение температуры упругого элемента, a — температурный коэффициент относительного изменения сопротивления ТР: для проволочных и фольговых ТР a = (2—7)×10^-3 K^-1. Для уменьшения погрешности требуется автоматическое введение поправок на температуру либо термокомпенсация. Наиболее распространён метод «схемной» термокомпенсации с использованием мостовых цепей. На рис. 3 показан пример включения в мостовую цепь двух идентичных ТР, воспринимающих деформацию упругого элемента; при этом DR₁(e) и DR₂(e) имеют разные знаки, тогда как DR₁(q) и DR₂(q) — один и тот же знак. Ток в диагонали моста (выходной сигнал Тензодатчик) при условии  определяется выражением i_аб = М (R₁× R₄– R₂× R₄), где М — коэффициент пропорциональности, R’₁ и R'₂ — сопротивления тензорезисторов, равные соответственно R₁ + DR₁(e) + DR₁(q) и R₂ – DR₂(e) + DR₂(q). Мостовая цепь с двумя ТР позволяет повысить чувствительность Тензодатчик в 2 раза, а с четырьмя — в 4 раза по сравнению с мостовой цепью с одним ТР и обеспечивает полную термокомпенсацию.

[DR(e) и DR(q) — изменения сопротивлений тензорезисторов в зависимости от изменения деформации e и от температуры q]; R₃, R₄— сопротивления обычных резисторов; i_aб— ток в диагонали моста; U — источник питания (постоянного тока); У — усилитель; Р — устройство, регистрирующее результат измерения. Тензодатчик." alt="Рис. 3. Схема включения двух тензорезисторов в мостовую цепь: R₁+DR₁(e) +DR₁(q) и R₂-DR₂(e) +DR₂(q) — сопротивления тензорезисторов [DR(e) и DR(q) — изменения сопротивлений тензорезисторов в зависимости от изменения деформации e и от температуры q]; R₃, R₄— сопротивления обычных резисторов; i_aб— ток в диагонали моста; U — источник питания (постоянного тока); У — усилитель; Р — устройство, регистрирующее результат измерения."

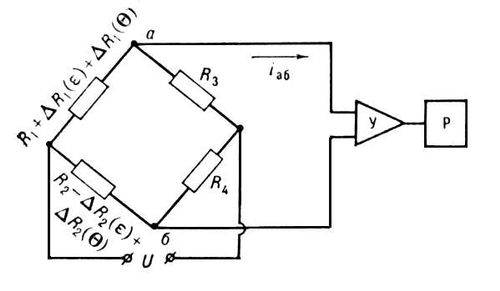

Рис. 3. Схема включения двух тензорезисторов в мостовую цепь: R₁+DR₁(e) +DR₁(q) и R₂-DR₂(e) +DR₂(q) — сопротивления тензорезисторов [DR(e) и DR(q) — изменения сопротивлений тензорезисторов в зависимости от изменения деформации e и от температуры q]; R₃, R₄— сопротивления обычных резисторов; i_aб— ток в диагонали моста; U — источник питания (постоянного тока); У — усилитель; Р — устройство, регистрирующее результат измерения.



  Лит.: Туричин А. М., Электрические измерения неэлектрических величин, 4 изд., М.—Л., 1966; Глаговский Б. А., Пивен И. Д., Электротензометры сопротивления, 2 изд., Л., 1972.

  А. В. Кочеров.
